顾邦半导体：60V高压降压转换器GBI1630A

发布时间：2025-09-24 11:27
作者：AMEYA360
来源：顾邦半导体
阅读量：193

　　顾邦半导体GBI1630A，60V高压降压转换器GBI1630A，支持3A持续电流输出能力，具有超高效率、优异热性能、超低静态功耗等产品特点，适用于48V/53V、24V、12V宽范围输入轨。

　　广泛应用于POE网络产品、工业控制、仪表显示等应用场景。

　　产品概述

顾邦半导体：60V高压降压转换器GBI1630A

　　GBI1630A支持4.5V到60V宽电压输入范围，集成150mΩ 上管MOSFET。 GBI1630A采用峰值电流控制模式。通过外部电阻或同步时钟信号设置从200 kHz到2MHz的宽可调开关频率范围，使应用更加灵活，应用场景更加丰富。支持高达2MHz开关频率，进而实现应用方案小型化，并降低成本。

　　GBI1630A 在休眠模式下的静止电流为100uA，关机电流为1uA，适合用于电池供电的系统。

　　GBI1630A 带外部SS引脚，可以实现软启动时间可调功能。默认输入启动电压为4.2V，迟滞电压为350 mV。可通过连接EN引脚的两个外部电阻器调整输入电压欠压锁定阈值，以满足更精确的UVLO系统要求。

　　此外，GBI1630A 集成了逐周期过流保护、热停机保护、输出过电压保护和输入电压欠压保护等保护功能，进一步保障器件使用可靠性。

　　产品特性

　　• 峰值电流控制模式

　　• 0.8V ± 1% 参考电压(全温)

　　• 150mΩ 高侧 MOSFET 导通电阻

　　• 支持3A连续输出电流

　　• 轻载的工作模式为跳脉冲模式

　　• 可调频率:200kHz~2MHz

　　• SS引脚实现软启动时间可调

　　• 工作结温-40°C ~ 125°C

　　• eSOP-8封装

　　系统应用图

顾邦半导体：60V高压降压转换器GBI1630A

　　产品性能

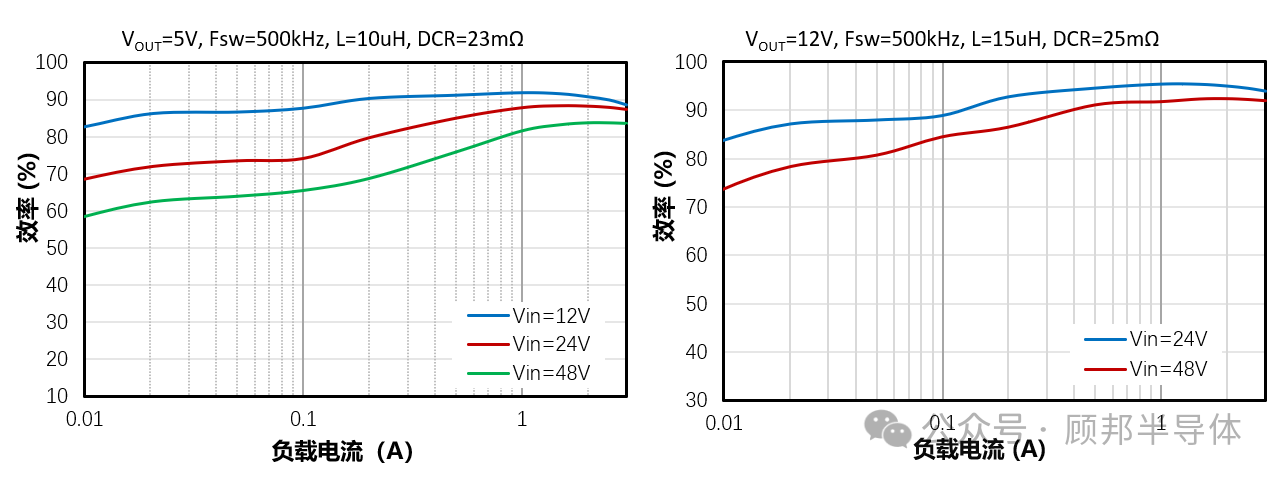

　　GBI1630A 采用峰值电流控制模式，可实现全负载内高效率工作。轻载下跳频工作模式(PSM)，大大降低了开关损耗。下图展示了GBI1630A全负载范围内优异的效率。

顾邦半导体：60V高压降压转换器GBI1630A

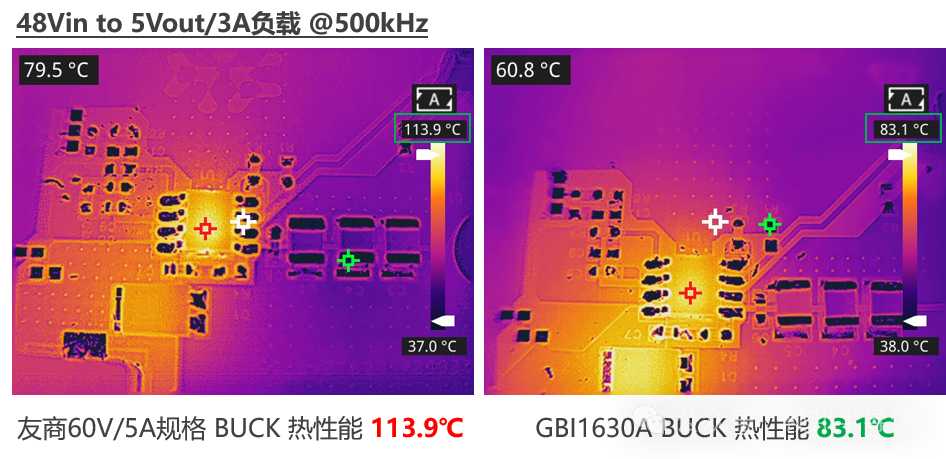

　　GBI1630A 热特性相较于友商60V/5A，热性能优势明显：

顾邦半导体：60V高压降压转换器GBI1630A

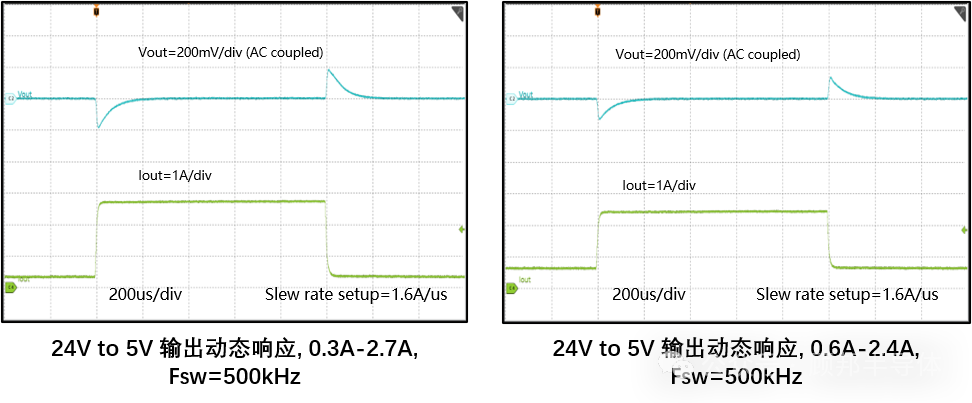

　　GBI1630A 响应速度快，输出负载变化下具有优秀的动态响应性能：

顾邦半导体：60V高压降压转换器GBI1630A


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
