顾邦半导体推出“小身材，大能量”的GBI7A56半桥驱动器

发布时间：2025-09-02 11:02
作者：AMEYA360
来源：顾邦半导体
阅读量：203

　　顾邦半导体GBI7A56，120V自举升压/4A峰值电流半桥驱动器，输入VDD电压范围8V-20V，两个独立输入驱动采用高侧/低侧配置的 N沟道MOSFET。

　　广泛应用于光伏微逆、通信电源、高压降压转换器、半桥和全桥转换器等场景。

　　产品概述

顾邦半导体推出“小身材，大能量”的GBI7A56半桥驱动器

顾邦半导体推出“小身材，大能量”的GBI7A56半桥驱动器

　　GBI7A56是一款高频半桥 N 通道功率 MOSFET 驱动器。

　　其 VDD输入电压范围8V-20V，峰值输出电流高至 4A 拉电流和 4A 灌电流。

　　低端和高端驱动通道分别独立控制，且匹配时间延迟3ns，上升传输延迟28ns, 下降传输延迟24ns。

　　驱动输入端电压支持-10V至20V范围，输入逻辑兼容TTL和CMOS标准。

　　集成自举二极管减少了外部元器件的使用，导通电阻仅为0.5Ω，支持高达120V自举电压。

　　GBI7A56提供VDD输入电压UVLO保护功能，支持运行结温-40℃至150℃。

　　产品特性

　　· 8V-20V宽范围供电电压输入

　　· 4A峰值拉电流和4A峰值灌电流

　　· 自举电压最大120V

　　· 提供-10V负输入电压能力

　　· 快速上升和下降传播延迟: 28ns和24ns

　　· 快速上升和下降时间: 7ns和5ns

　　· 延迟匹配3ns

　　· 支持TTL和CMOS输入逻辑门限

　　· 静态电流: 240uA

　　· 输入Floating时，输出强制为低

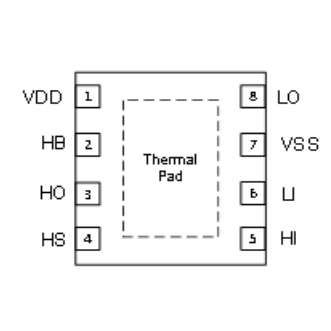

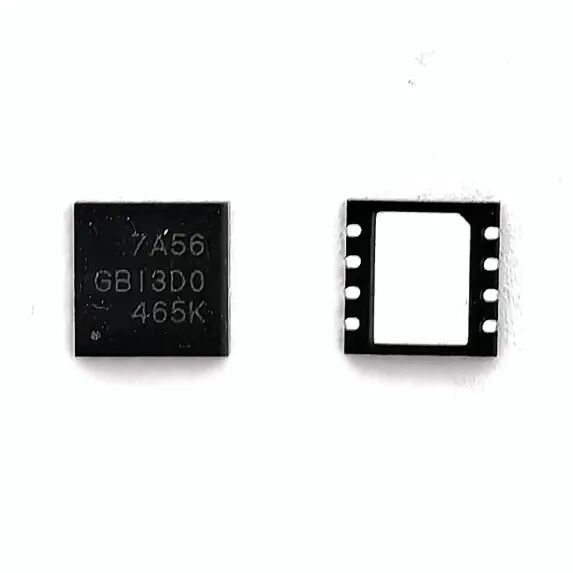

　　· eSOP-8 和DFN-8 (4mm x 4mm)封装

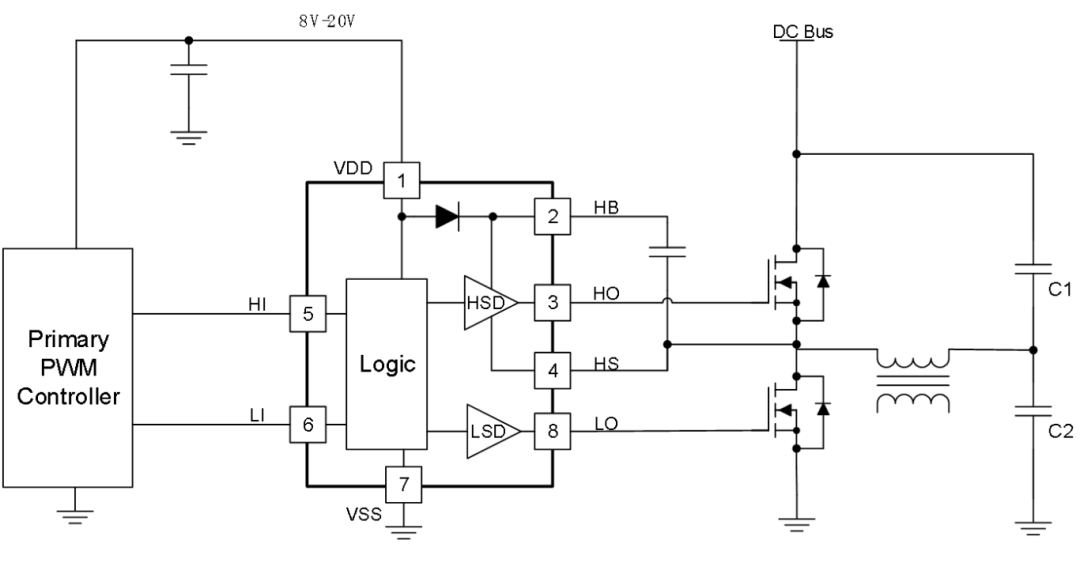

　　系统应用图

顾邦半导体推出“小身材，大能量”的GBI7A56半桥驱动器

　　产品性能

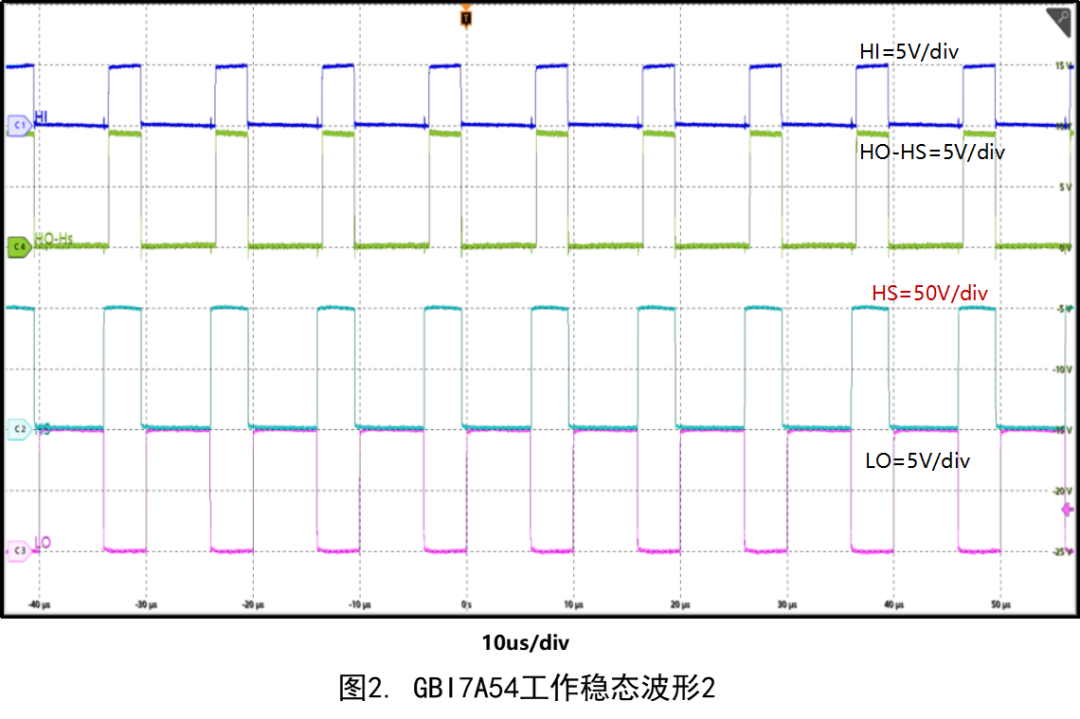

　　GBI7A56半桥驱动稳态工作波形图如下所示，其中VDD为10V，DC_Bus 100V，LI与HI输入频率为100kHz.

顾邦半导体推出“小身材，大能量”的GBI7A56半桥驱动器顾邦半导体推出“小身材，大能量”的GBI7A56半桥驱动器

顾邦半导体推出“小身材，大能量”的GBI7A56半桥驱动器

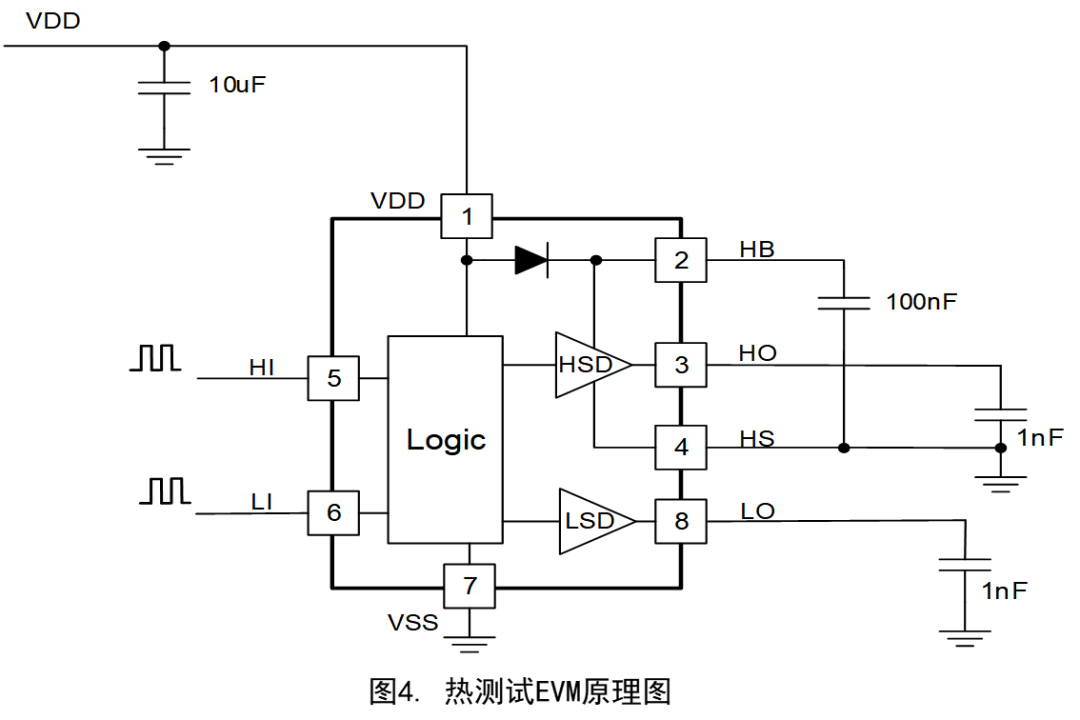

　　GBI7A56具有良好的热性能，在图4应用中的热测试结果如下所示，其PCB板参数为2layer，顶层底层覆铜为1oz, PCB大小为 50mm x 70mm

顾邦半导体推出“小身材，大能量”的GBI7A56半桥驱动器

　　


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
