芯进电子：霍尔传感器在光伏行业中的应用

发布时间：2025-09-24 11:19
作者：AMEYA360
来源：芯进电子
阅读量：206

　　2025年，光伏逆变器行业正处于技术快速迭代，朝着高压化、智能化、光储协同的方向发展，且中国市场逆变器需求占全球一半以上。

　　光伏逆变器分为集中式光伏逆变器、集散式光伏逆变器、组串式光伏逆变器、微型光伏逆变器，以及储能逆变器。组串式逆变器主要满足各大光伏发电场，微逆主要用于家庭发电。

芯进电子：霍尔传感器在光伏行业中的应用

　　霍尔传感器在光伏逆变器中的应用

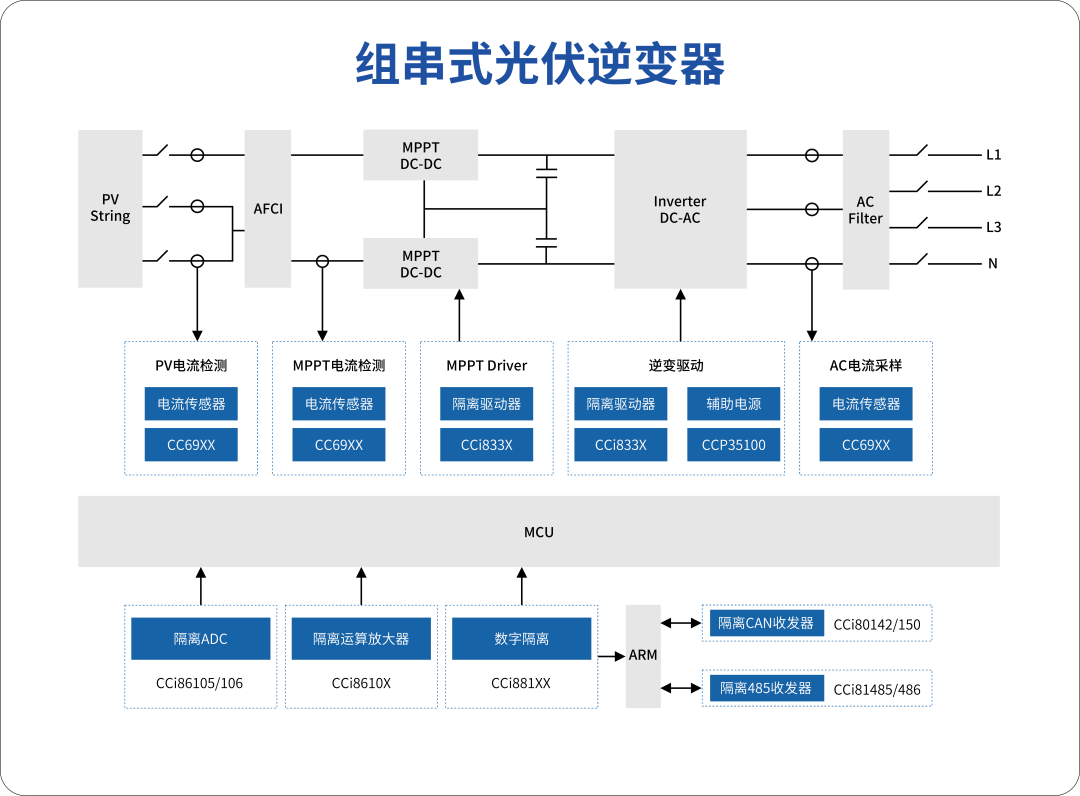

　　一、组串式光伏逆变器

芯进电子：霍尔传感器在光伏行业中的应用

　　1、组串输入端(DC侧)：监测光伏组串的输入电流，优化最大功率点跟踪(MPPT)，提高发电效率。

　　2、DC/DC升压电路输出端：检测直流母线电流，确保电压稳定，配合SiC MOSFET的高频开关控制。

　　3、逆变桥臂交流输出端(AC侧)：实时采集交流电流波形，用于PWM调制和闭环控制，保障并网电能质量。

　　4、交流并网点：监测并网电流，满足电网规范(如低电压穿越)和孤岛效应检测。

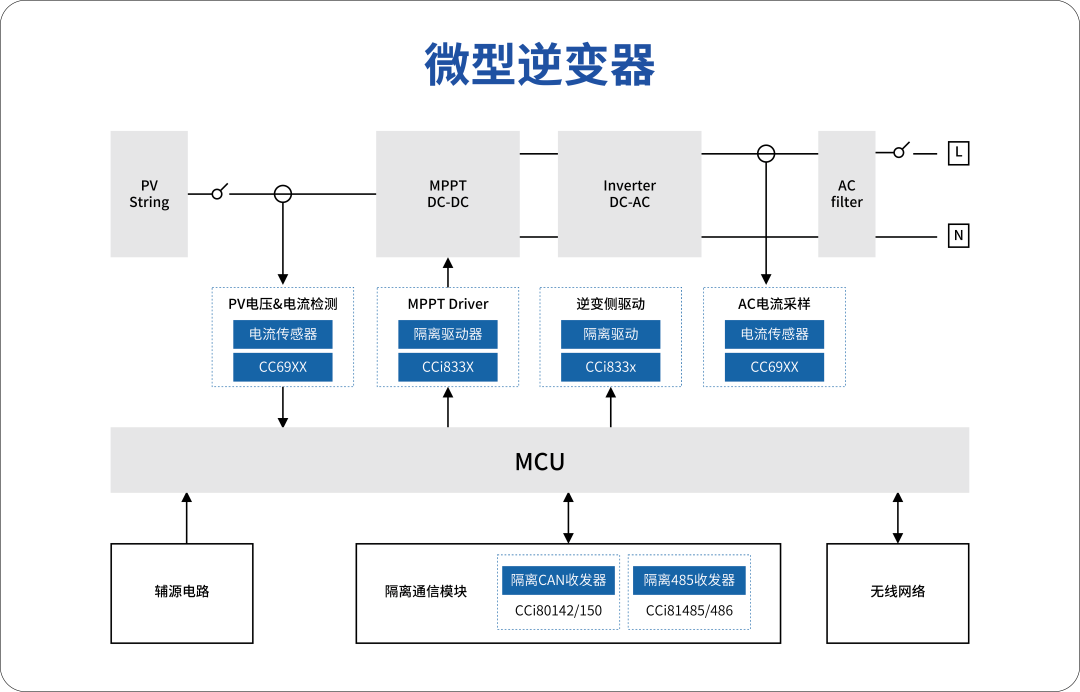

　　二、微型逆变器

芯进电子：霍尔传感器在光伏行业中的应用

　　1、组串电流检测：实时监测每路光伏组串的输入电流，优化MPPT算法，减少失配损耗。

　　2、逆变输出监测：检测交流输出电流，确保并网电能质量。

　　三、储能逆变器

芯进电子：霍尔传感器在光伏行业中的应用

　　在光储一体化趋势下，霍尔传感器在储能系统中发挥重要作用：

　　1、电池管理系统(BMS)：监测充放电电流，实现过流保护和电池均衡管理。

　　2、在电流监测、安全保护和系统优化方面也发挥关键作用。

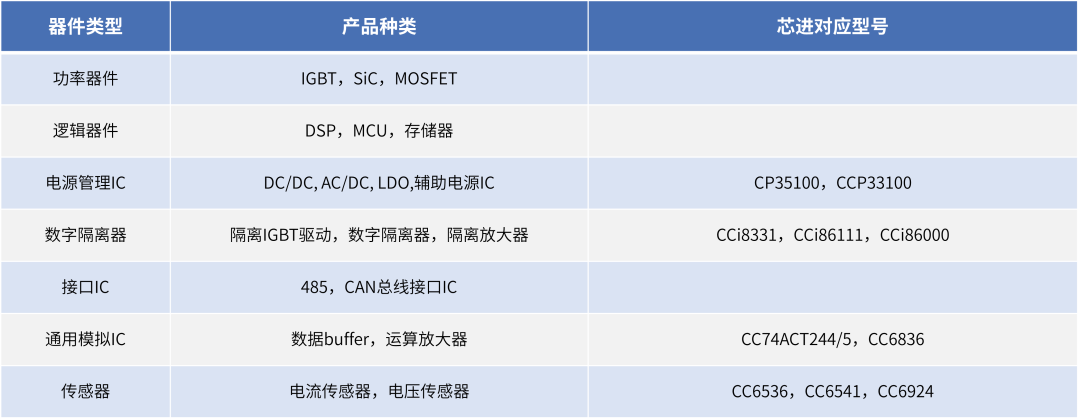

　　四、芯进电子为光伏及储能逆变器提供的产品线

芯进电子：霍尔传感器在光伏行业中的应用

　　1、组串电流检测：实时监测每路光伏组串的输入电流，优化MPPT算法，减少失配损耗。

　　2、逆变输出监测：检测交流输出电流，确保并网电能质量。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
