村田新品网联摄像头模块LAN电缆供电用隔离型DC-DC转换器：小型化、低噪声、符合IEEE802.3af标准

发布时间：2025-09-24 13:12
作者：AEMYA360
来源：村田
阅读量：401

　　村田制作所进一步扩大了面向PoE的隔离型DC-DC转换器产品阵容，推出了符合IEEE802.3af标准的PD(Powered Device，PoE系统中接受电力的设备)用隔离型DC-DC转换器。村田已开始本产品的量产，并可提供样品。

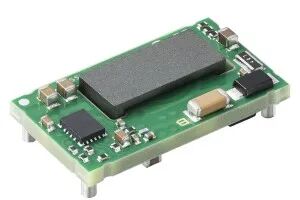

村田新品网联摄像头模块LAN电缆供电用隔离型DC-DC转换器：小型化、低噪声、符合IEEE802.3af标准

　　近年来，在安全摄像头、生物识别设备等网联设备中开始利用PoE技术实现LAN电缆供电。PoE，Power over Ethernet，利用LAN电缆构建网络的同时进行供电，这不仅提高了安装的灵活性，还能实现成本降低。

　　在此背景下，适合PoE兼容设备的小型电源模块的需求持续增长。特别是生物识别设备通常需要约10瓦的电力供应，而IEEE802.3af标准支持最大15瓦的供电，因而非常适合该类设备。

　　因此，村田开发了符合IEEE802.3af标准的本产品。该产品采用26×0.58×0.27英寸的小型低矮设计，提高了电路板布局的灵活性。该产品主要适用于对空间节省和低噪声特性有要求的摄像头模块和生物识别设备，同时也为其他通信设备的小型化做出贡献。

　　主要规格

　　符合IEEE802.3af各Class的隔离型DC-DC转换器模块

　　小型且低背(26×0.58×0.27英寸，即26×14.8×6.8mm)，增加布局灵活性

　　宽广的工作温度范围(-40°C至+85°C)，适用于多种应用

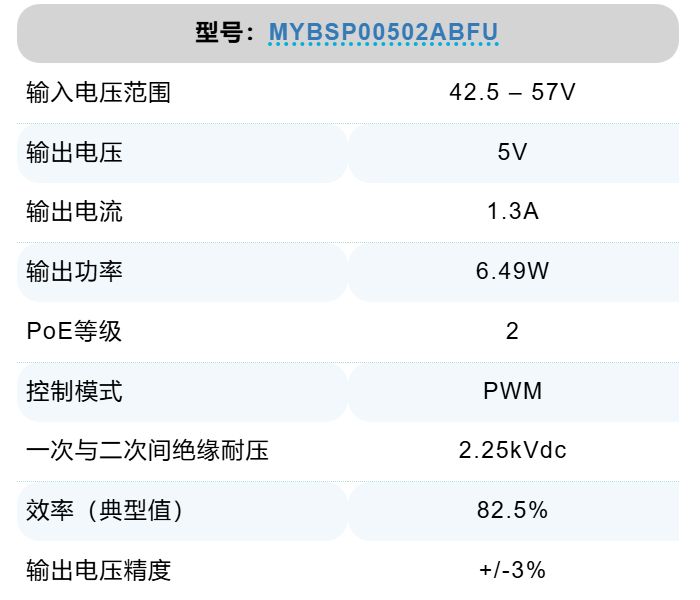

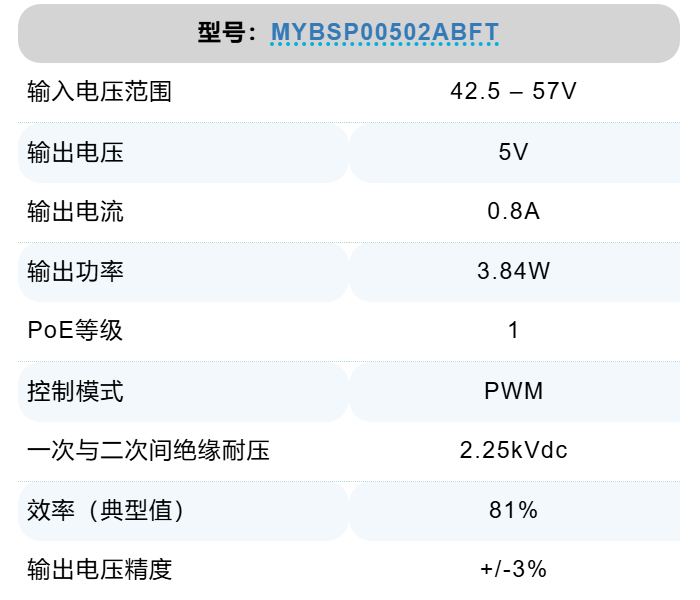

　　村田PoE用隔离型DC-DC转换器 MYBSP系列目前有四个型号，均已量产并可提供样品。各型号重要参数规格如下列表格：

　　规格参数

　

村田新品网联摄像头模块LAN电缆供电用隔离型DC-DC转换器：小型化、低噪声、符合IEEE802.3af标准

村田新品网联摄像头模块LAN电缆供电用隔离型DC-DC转换器：小型化、低噪声、符合IEEE802.3af标准

村田新品网联摄像头模块LAN电缆供电用隔离型DC-DC转换器：小型化、低噪声、符合IEEE802.3af标准

村田新品网联摄像头模块LAN电缆供电用隔离型DC-DC转换器：小型化、低噪声、符合IEEE802.3af标准

　　该新品主要应用范围为IEEE802.3af兼容设备，包括无线接入点、生物识别设备、安全摄像头、摄像头模块、IP电话、音频扬声器等等。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
