　　顾邦半导体 100V 同步降压转换器 GBI1A00，支持 0.5A 持续电流输出，具有低输出纹波和高效率等特点，适用于 48V、60V 和 72V 高压输入轨，广泛应用于电表、电机驱动、通信设备及隔离输出等场景。

　　1. 产品概述

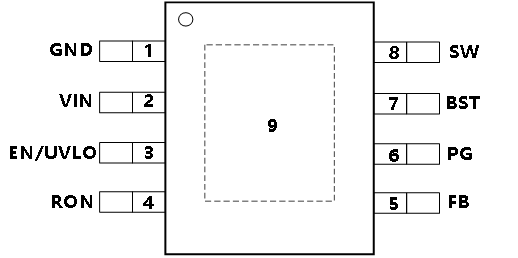

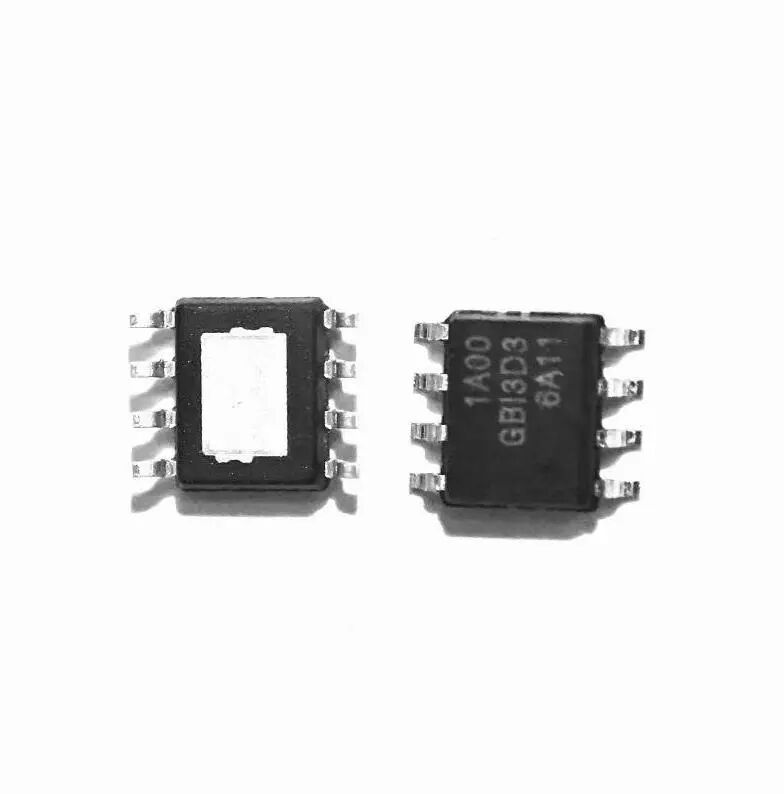

顾邦半导体：小电流大智慧！GBI1A00 高压精控快响应顾邦半导体：小电流大智慧！GBI1A00 高压精控快响应

　　GBI1A00支持6V到100V宽电压输入范围，集成540mΩ上管/230mΩ下管MOSFET 和内部VCC LDO用以内部驱动供电，无需使用外部续流二极管和外部VCC引脚电容，实现了小型化和低成本的高压应用方案;

　　GBI1A00采用COT(Contant On Time)控制模式，具有优化的负载动态响应;支持100k-500kHz可配置开关频率范围，提供多样的应用需求。轻载下采用PFWM模式，实现全负载范围内低纹波输出，并且可以实现隔离输出。

　　GBI1A00带外部PG 引脚，可以实现输出电压good指示功能。默认输入启动电压为5.15V，迟滞电压为200 mV，可通过连接EN引脚的两个外部电阻器调整输入电压欠压锁定阈值，以满足更精确的UVLO系统要求。

　　此外，GBI1A00集成了逐周期过流保护、热停机保护、输出短路以及输入电压欠压保护等保护功能，进一步保障器件使用可靠性。

　　2. 产品特性

　　• COT控制模式

　　• 1.2V ± 1.5% 参考电压(全温)

　　• 540mΩ上管/230mΩ下管 MOSFET导通电阻

　　• 支持0.5A连续输出电流

　　• 轻载的工作模式为FPWM模式

　　• 100kHz-500kHz开关频率

　　• PG引脚实现 power good 指示功能

　　• 精确的使能引脚电压

　　• 使能引脚实现输入电压UVLO可控功能

　　• 工作结温-40°C ~ 125°C

　　• e-SOP8封装

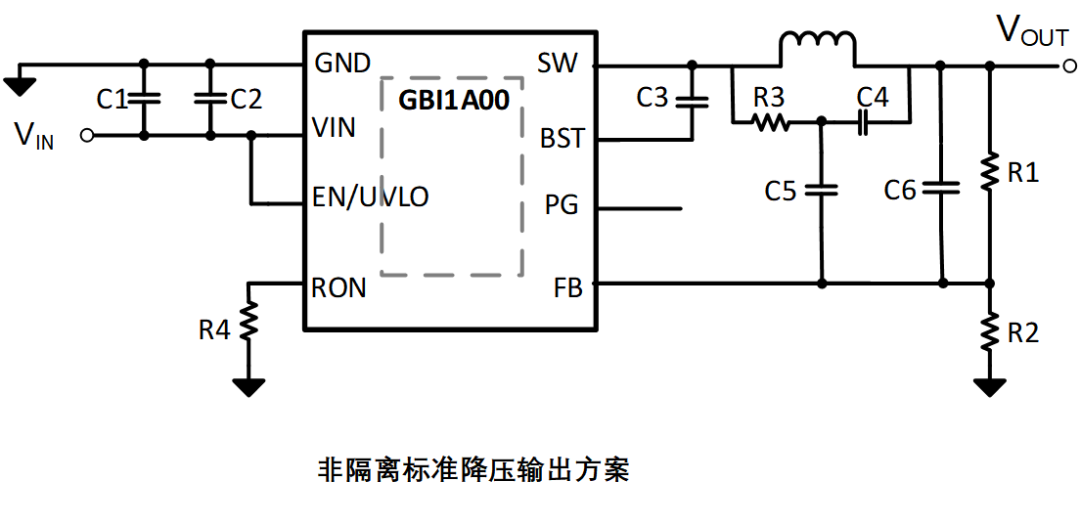

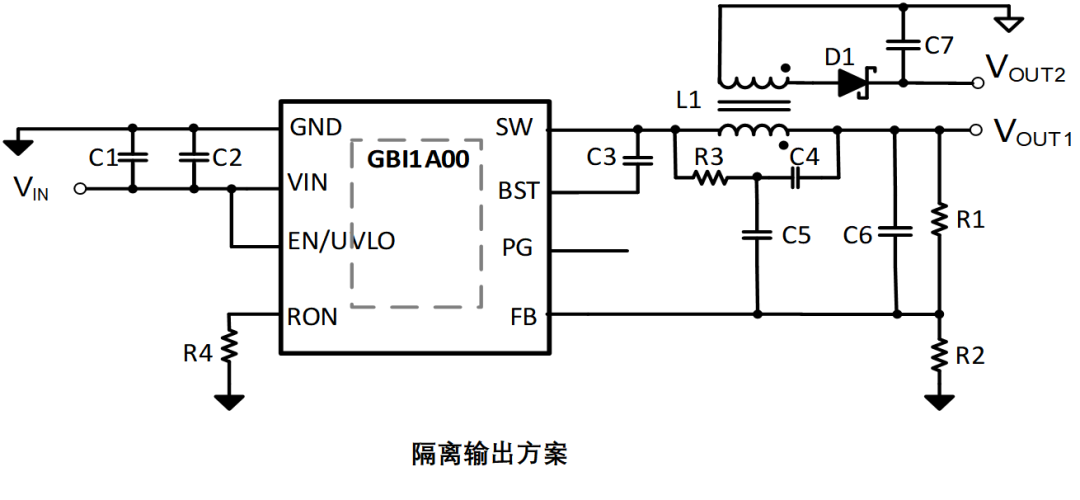

　　3. 系统框架图

顾邦半导体：小电流大智慧！GBI1A00 高压精控快响应

顾邦半导体：小电流大智慧！GBI1A00 高压精控快响应
