江西萨瑞微电子防雷模组：为严苛环境打造36V/30KA高可靠守护者！

　　在灯塔的信号灯、通信基站、工业控制系统和户外电子设备中，防雷保护是确保设备长期稳定运行的关键。江西萨瑞微电子推出的防雷模块以其卓越的电气性能和宽广的环境适应性，为各种敏感电子设备提供可靠的过电压保护。

　　产品核心参数亮点

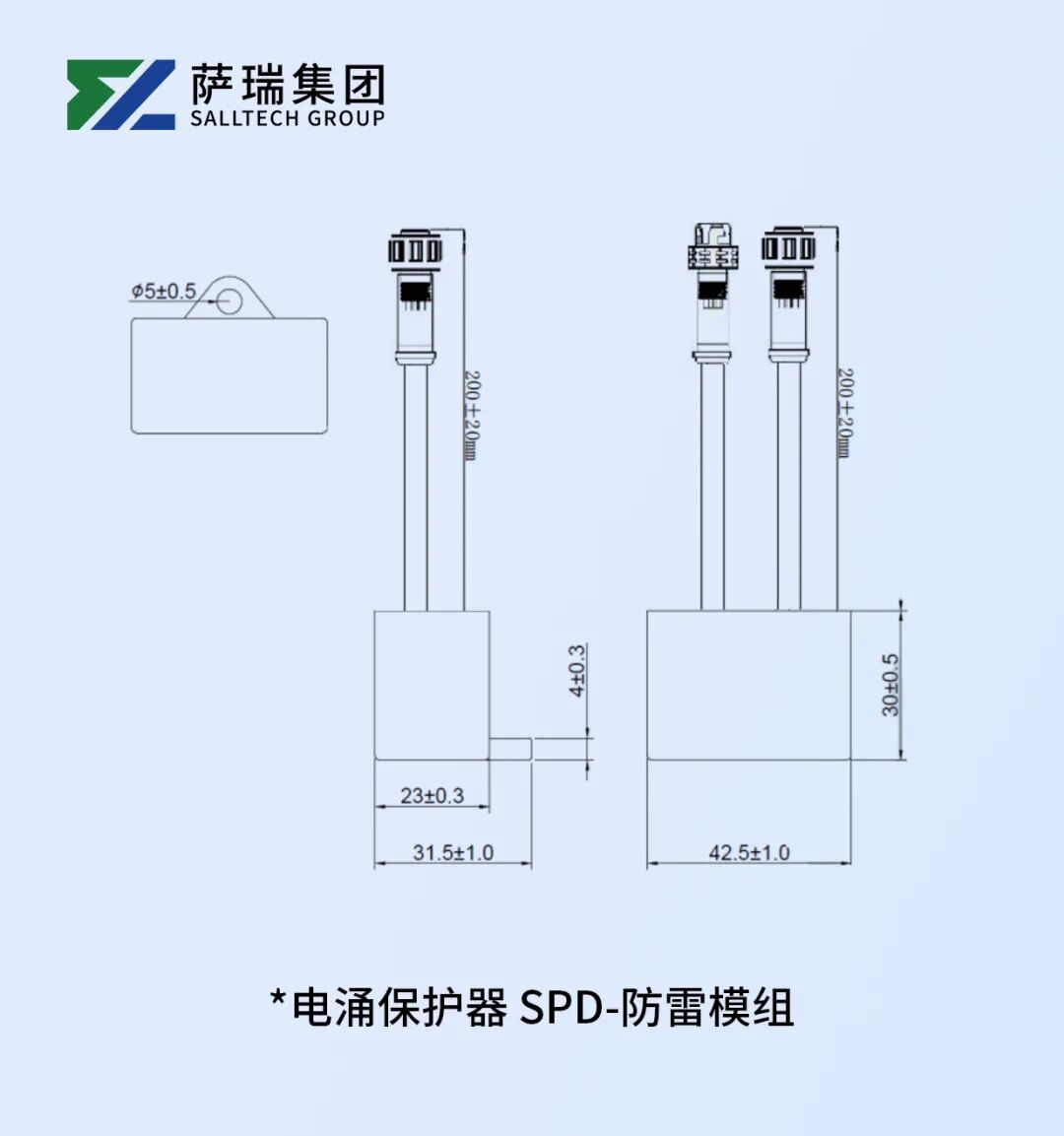

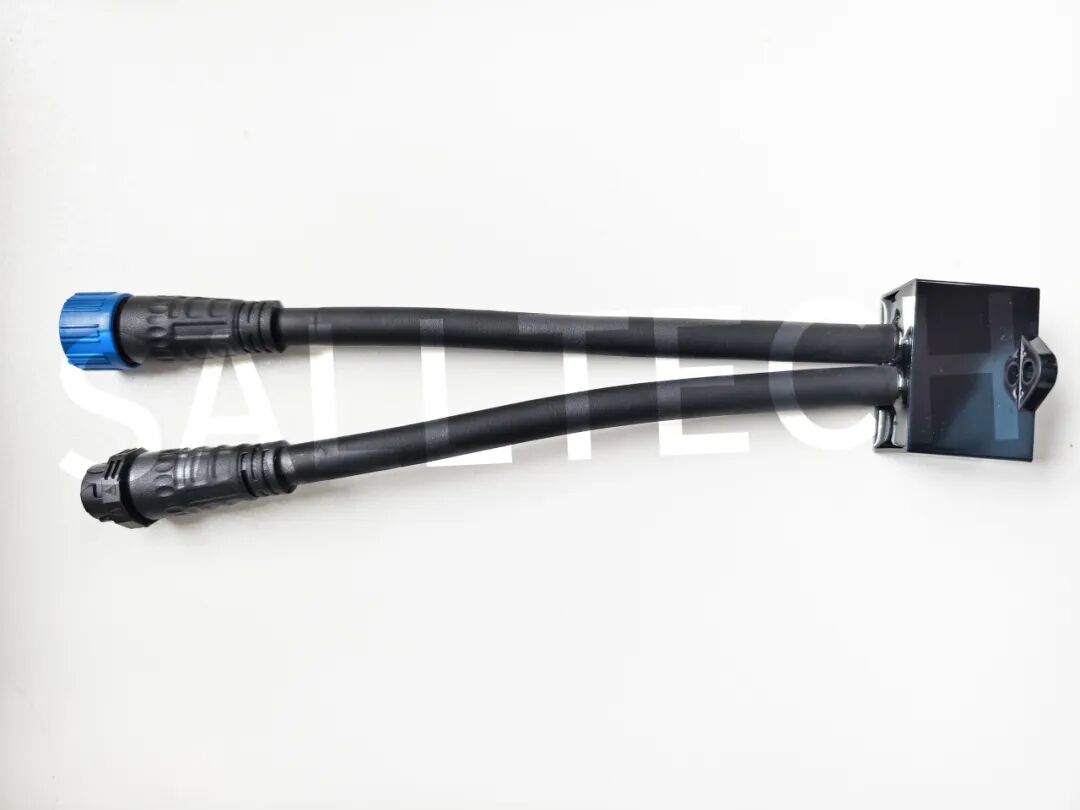

江西萨瑞微电子防雷模组：为严苛环境打造36V/30KA高可靠守护者！

　　宽温工作，适应极端环境

　　工作温度范围：-40℃至125℃

　　湿度范围：5%至95%RH

　　环境适应性：模块能够在从寒带到热带的各种气候条件下稳定工作，满足户外设备的严苛要求

　　精准的电压保护特性

　　截止电压：36V(可施加的最大持续工作电压)

　　击穿电压范围：40V~49.1V

　　反向漏电流：仅5uA，确保正常工作时几乎不消耗额外功率

　　强大的浪涌吸收能力

　　标称放电电流：30KA(8/20μs波形)

　　电压保护水平：500V

　　防护等级：IP67全密封防护，防尘防水

　　技术优势解析

　　一端口设计，简化系统布局

　　该防雷模块采用输入/输出一体化的一端口设计，极大简化了系统布局和接线难度。这种设计特别适合空间受限的应用场景，同时减少了安装过程中的错误可能性。

　　安全失效模式，杜绝二次灾害

　　模块采用开路模式作为安全失效模式，当模块因异常情况损坏时，会自动断开与线路的连接，避免因防雷器失效导致系统短路或火灾风险，为设备提供双重安全保障。

　　精准的电压钳位能力

　　击穿电压范围控制在40V至49.1V之间，确保在正常工作时不影响系统运行，一旦出现过电压能够迅速响应，将电压钳位在安全范围内，保护后端精密电子设备。

　　典型应用场景

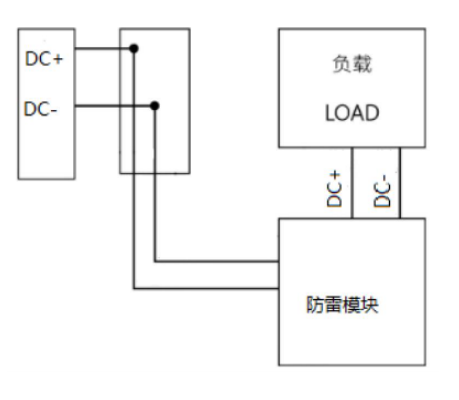

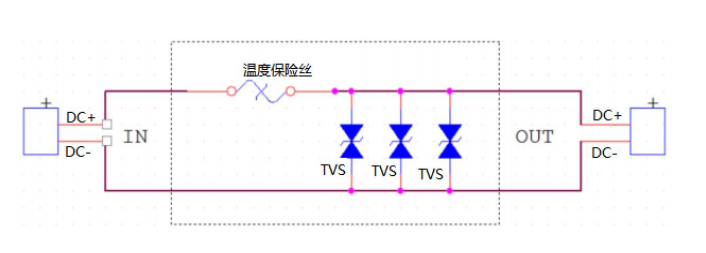

　　串联接法

江西萨瑞微电子防雷模组：为严苛环境打造36V/30KA高可靠守护者！

江西萨瑞微电子防雷模组：为严苛环境打造36V/30KA高可靠守护者！

　　灯塔的信号灯

　　抗盐雾腐蚀：外壳采用特殊防腐材料，适应沿海高盐度环境

　　防潮防凝露：IP67防护等级确保在潮湿海洋空气中长期稳定工作

　　宽温域工作：-40℃至125℃范围适应从寒带到热带的所有灯塔环境

　　通信基站电源保护

　　在5G基站和通信设备中，为电源线路提供可靠的防雷保护，确保通信网络在雷雨天气下的稳定运行。

　　工业控制系统

　　应用于PLC、DCS等工业控制设备的电源入口，防止雷击浪涌对敏感控制电路造成损坏。

　　户外监控设备

　　为户外摄像头、交通监控设备等提供全面保护，延长设备使用寿命。

　　新能源设施

　　在光伏逆变器、充电桩等新能源设备中，保护电源管理系统免受浪涌冲击。

　　萨瑞微电子防雷模组以其优良的电气性能、宽广的环境适应性和高可靠性，成为各种电子设备在雷雨季节的安全卫士。无论是在通信、工业还是新能源领域，这一产品都能为设备提供有效的过电压保护，确保系统长期稳定运行。
