杭晶电子：差分晶振在光通信模块中的应用

发布时间：2025-05-13 14:43
作者：AMEYA360
来源：杭晶电子
阅读量：155

　　随着光通信技术向高速率、高密度、低功耗方向演进，时钟信号的稳定性和抗干扰能力成为影响系统性能的关键因素。差分晶振(Differential Crystal Oscillator)凭借其独特的信号传输机制，逐渐成为光模块(如400G/800G光收发器)中的核心时钟源。

杭晶电子：差分晶振在光通信模块中的应用

　　一、光通信模块的时钟需求挑战

　　在光通信系统中，光模块需完成电信号与光信号的高效转换，其核心组件(如激光驱动器、TIA跨阻放大器、CDR时钟数据恢复电路)对时钟信号的要求极为严苛：

　　01低相位噪声与低抖动(Jitter)

　　高速信号传输(如56Gbps PAM4、112Gbps NRZ)要求时钟抖动低于100 fs(飞秒级)，以避免误码率(BER)上升。

　　02抗电磁干扰(EMI)

　　高密度光模块内部电磁环境复杂，传统单端时钟易受串扰影响。

　　03温度稳定性

　　光模块需在-40°C至85°C宽温范围内保持频率稳定性(±2.5 ppm以下)。

　　二、差分晶振的技术优势

　　相较于单端晶振(Single-Ended Oscillator)

　　差分晶振通过输出一对相位相反的差分信号(如LVDS、LVPECL格式)，显著提升了系统性能。

　　1.抗干扰能力增强

　　共模噪声抑制：差分信号通过接收端减法处理，可消除传输路径中的共模噪声(如电源波动、电磁辐射)。

　　降低EMI辐射：差分信号的对称特性使电磁场相互抵消，辐射强度较单端信号降低约20 dB。

　　2.信号完整性优化

　　高摆率(Slew Rate)：差分驱动可实现更快的边沿跳变，减少信号上升/下降时间，适用于56Gbps及以上高速SerDes接口。

　　阻抗匹配简化：差分走线天然具备100Ω特征阻抗，与高速PCB设计兼容性更好。

　　3.低功耗设计

　　典型差分晶振(如LVDS输出)功耗仅为单端晶振的60%~70%，有助于满足光模块的低功耗要求(如QSFP-DD功耗规范)。

　　三、差分晶振在光模块中的典型应用

　　1. 高速SerDes时钟源

　　应用场景：为PAM4调制器、CDR电路提供基准时钟。

　　案例参数：100G/400G光模块常用156.25 MHz或12.500 MHz差分晶振，抖动性能<50 fs RMS(集成带宽12 kHz-20 MHz)。

　　2. 多通道同步

　　应用场景：在CFP2/QSFP-DD等多通道光模块中，通过差分时钟树实现多路信号的相位同步。

　　关键技术：多输出差分晶振(如4路LVDS)可减少时钟偏斜(Skew)至±50 ps以内。

　　3. 温度补偿方案

　　温补差分晶振(Differential TCXO)：在光模块中，通过内置温度传感器和补偿算法，实现全温范围内频偏≤±2.5ppm。

　　四、行业趋势与选型建议

　　1. 技术发展趋势

　　高频化:支持224 GHz频率的差分晶振已进入量产，适配1.6T光模块需求。

　　小型化:2520封装(2.5×2.5 mm)逐步替代5032/7050，满足CPO(共封装光学)的紧凑布局。

　　集成化:内置电源滤波器和扩频功能的差分晶振可进一步简化电路设计。

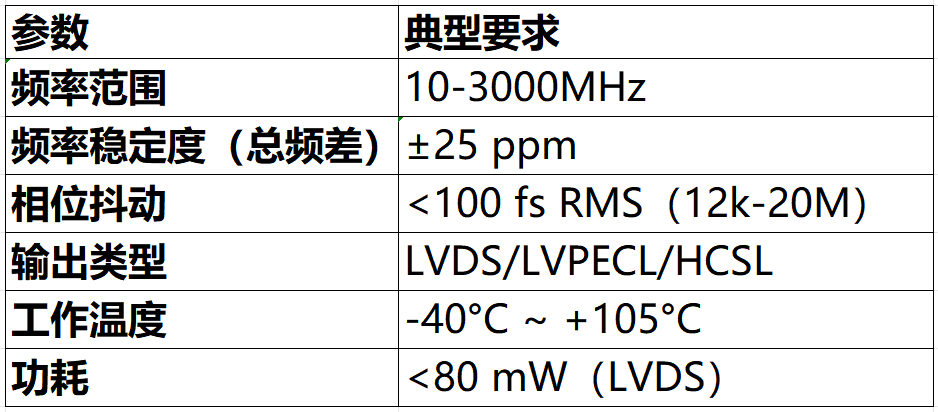

　　2. 选型关键指标(工业级)

杭晶电子：差分晶振在光通信模块中的应用

　　杭晶对应型号：

　　1532C6-156.250K18DTSTL

　　1553D-156.250K33DTSTL

　　1575C-156.250K33DTSTL

　　1532D-312.500J33DTL

　　1553D-312.500K33DTL

　　综上，差分晶振凭借其抗干扰、低抖动、高集成度等特性，已成为高速光通信模块中不可替代的核心器件。随着光通信向800G/1.6T时代迈进，差分时钟技术将持续推动行业突破性能边界。
