电子元器件的识别和检测

　　电子元器件的识别和检测是确保电子产品性能和安全的重要步骤，尤其对于维修和生产过程来说更是必不可少。下面将详细介绍一些常见电子元器件的识别和检测方法，以供参考。

　　1.电阻器检测

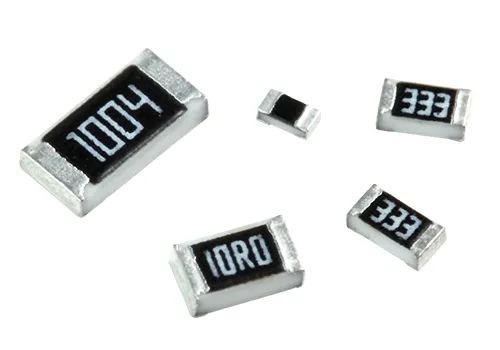

　　固定电阻器

　　使用万用表的两表笔(不分正负)分别接触电阻的两端引脚，可以测出实际电阻值。为了提高测量精度，应根据被测电阻的标称值选择合适的量程。由于欧姆档刻度的非线性关系，指针应尽量落在刻度的中段位置，即全刻度起始的20%到80%范围内。

　　根据电阻的误差等级，读数与标称阻值之间允许存在5%、10%或20%的误差。如果测量值超出这个范围，则说明电阻值发生了变化。

　　测试时，特别是在测量几十千欧以上阻值的电阻时，手不要触及表笔和电阻的导电部分，以免造成测量误差。

　　被检测的电阻应从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响。

　　水泥电阻

　　检测方法和注意事项与普通固定电阻相同。

　　熔断电阻器

　　当熔断电阻器熔断开路后，可以根据其表面状况进行初步判断：如果表面发黑或烧焦，说明其负荷过重，通过的电流超过了额定值很多倍;如果表面无任何痕迹而开路，说明流过的电流刚好等于或稍大于其额定熔断值。

　　对于表面无任何痕迹的熔断电阻器，可以借助万用表R1档来测量，为保证测量准确，应将熔断电阻器一端焊开。

　　压敏电阻

　　使用万用表的R x 1k档测量压敏电阻两引脚之间的正、反向绝缘电阻。如果测量值为无穷大，说明正常;如果不是无穷大，则说明存在漏电现象;如果电阻值非常小，说明压敏电阻已损坏，需要更换。

　　光敏电阻

　　光敏电阻通常制成薄片结构，以便吸收更多的光能。当受到光照射时，半导体片(光敏层)内激发出电子-空穴对，参与导电，使电路中电流增强。

　　使用黑纸片遮住光敏电阻，防止其吸收光源，再用万用表测量电阻值。如果电阻值为零或很小，说明光敏电阻已损坏;如果电阻值较大或接近无穷大，说明性能良好。

　　2.二极管检测

　　基本方法

　　使用万用表的二极管档位进行检测。将红表笔接二极管的正极，黑表笔接负极，测量正向电压;然后将表笔对调，测量反向电压。

　　正向电压应在0.3V到0.7V之间(硅二极管约为0.7V，锗二极管约为0.3V)，反向电压应接近无穷大。如果测量值不符合这些标准，则说明二极管可能已损坏。

　　特殊类型二极管

　　稳压二极管：稳压二极管在反向击穿区有稳定的电压，可以通过施加反向电压来检测其稳压特性。

　　发光二极管：发光二极管在正向导通时会发光，可以通过施加适当的正向电压来观察其发光情况。

　　变容二极管：变容二极管的电容值随反向电压的变化而变化，可以通过施加不同的反向电压来检测其电容值的变化。

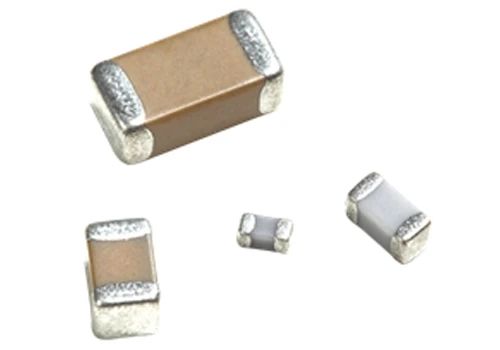

　　3.电容器检测

　　基本方法

　　使用万用表的电容档位进行检测。将电容器从电路中拆下，用万用表测量其电容量。如果测量值与标称值相差不大，说明电容器正常。

　　电解电容器

　　电解电容器可能出现漏电、电容量变化、发热等故障。可以通过施加直流电压来检测其漏电情况，如果漏电电流过大，说明电容器已损坏。

　　也可以通过测量其两端电压的变化来判断电容量是否正常。如果电压变化缓慢或不明显，说明电容器可能已失效。

　　4.三极管检测

　　基本方法

　　使用万用表的二极管档位进行检测。将红表笔接三极管的基极，黑表笔分别接集电极和发射极，测量基极与集电极、基极与发射极之间的正向电压。

　　然后将表笔对调，测量反向电压。如果正向电压在0.3V到0.7V之间，反向电压接近无穷大，说明三极管正常。

　　放大特性检测

　　将三极管接入放大电路中，测量其放大倍数。如果放大倍数符合预期，说明三极管的放大特性正常。

　　静态工作点检测

　　测量三极管的静态工作点，包括基极、集电极和发射极的电压。如果这些电压值符合电路设计要求，说明三极管的静态工作点正常。

　　动态特性检测

　　通过施加交流信号，观察三极管的动态响应。如果动态响应正常，说明三极管的动态特性良好。

　　5.其他常见元器件检测

　　扬声器

　　使用万用表的电阻档位测量扬声器的阻抗。如果阻抗值与标称值相符，说明扬声器正常。

　　也可以通过施加音频信号，观察扬声器的发声情况来判断其性能。

　　接插件

　　检查接插件的外观，确保没有明显的物理损伤。

　　使用万用表的电阻档位测量接插件的接触电阻。如果接触电阻较小，说明接触良好。

　　开关

　　检查开关的外观，确保没有明显的物理损伤。

　　使用万用表的电阻档位测量开关的通断状态。如果开关在闭合时电阻值很小，在断开时电阻值接近无穷大，说明开关正常。

　　6.现代检测技术

　　远程检测平台

　　随着信息技术的发展，远程检测平台成为一种高效的检测手段。这种平台通过网络接口实现检测数据的上传和处理，可以对电阻、二极管、电容器等多种电子元器件进行参数测试。

　　深度学习

　　深度学习在电子元器件检测中也取得了显著成果。通过训练深度卷积神经网络(DCNN)，可以实现对电子元器件的分类和方向识别，提高检测精度和效率。

　　筛选装置

　　利用筛选装置进行电子元器件的检测和筛选，可以提高产品质量和生产效率。筛选装置通常包括输入层、控制层和输出层，通过传感器、控制器和执行器等设备实现对元器件的物理和电气特性的检测。

　　总之，电子元器件的识别和检测是一项复杂但重要的任务，需要根据不同的元器件类型选择合适的方法。熟练掌握这些检测方法，不仅可以提高维修和生产的效率，还能确保电子产品的质量和安全性。
