川土微电子CA-RF1947P全新一代高性能四通道射频接收器

发布时间：2025-08-13 17:43
作者：AMEYA360
来源：川土微
阅读量：548

　　面对日益复杂的电磁环境，高精度信号接收面临严峻挑战。川土微电子特推出CA-RF1947P高性能四通道射频接收器。该器件以自主创新突破技术边界，为无人机、通信基建等关键领域提供高可靠解决方案，让信号接收无惧干扰。

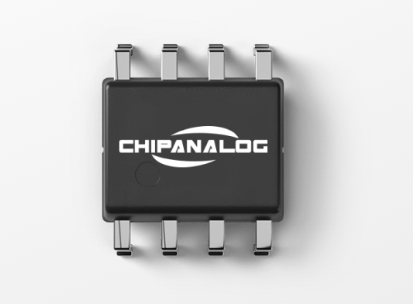

川土微电子CA-RF1947P全新一代高性能四通道射频接收器

　　01产品概述

　　CA-RF1947P是川土微电子推出的全新一代高性能四通道射频接收器。相比前一代产品在线性度、噪声系数、系统时钟抖动等指标上进行了性能提升和优化。

　　该器件射频接收频率范围为：1.1GHz~2.7GHz。支持四通道同时接收相同频点的射频信号，构成多通道接收机。CA-RF1947P集成了四个独立的下变频接收通道，并集成了低噪声小数频率综合器和系统时钟电路。外接LO模式支持多颗芯片的扩展应用。具有极高的线性度和低噪声特性，仅需少量外部器件即可构建高性能接收机。

　　CA-RF1947P集成了四路下变频通道，包括混频器和中频放大器等功能模块。器件还集成了宽带的本振信号锁相环和低抖动的系统时钟锁相环。通过级联两颗CA-RF1947P的LO输出管脚和LO输入管脚，即可构建8通道的高性能接收机。

　　02特性

　　高度集成的高性能四通道射频接收器

　　集成四路下变频通道

　　集成两个频率综合器，分别提供本振和时钟信号

　　射频输入频率范围：1.1GHz ~ 2.7GHz

　　典型通道增益1dB ~ 21dB，可按1dB步进编程

　　高线性度：

　　带内输出OIP3：>38dBm@10dB Gain

　　带内输出P1dB：>15dBm@10dB Gain

　　单路通道移相范围：360°

　　单路通道移相步进：1°

　　低噪声系数：8dB @10dB Gain

　　提供系统时钟30MHz ~ 150MHz，抖动0.7ps

　　LO输出功率：>0dBm

　　LO输入功率范围：-5dBm ~ 5dBm

　　可扩展为8通道

　　功耗：

　　高性能模式2.1W

　　低功耗模式1.7W

　　封装：QFN56

　　工作温度范围：-40°C ~ 125°

　　03 典型应用场景

　　高精度信号接收：为自动驾驶、物流追踪等提供定位保障

　　智能无人机系统：确保复杂环境中导航与数据传输链路稳定性

　　5G通信基础设施：增强基站阵列天线多目标信号处理能力

　　物联网网关设备：提升密集信号环境下的通信可靠性

（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
