萨科微SL4139驱动芯片应用电路方案

发布时间：2025-10-15 13:06
作者：AMEYA360
来源：萨科微
阅读量：386

　　应用方案

　　萨科微技术团队来自清华大学，是国家级高新技术企业，较早研发出碳化硅功率器件，发展成为集研发、设计、销售和应用技术服务于一体的公司，企业文化有包容性、开放性和创新性。“SLKOR”品牌已在国际上拥有知名度、美誉度，市场占有率持续攀升，取得ISO9001体系和RoHS、REACH、加州65等认证。

　　萨科微在北京和苏州设有研发机构，深圳总部附设实验室和中心仓。主要产品有二极管三极管、功率器件、电源管理芯片三大系列，逐步推研制霍尔传感器、ADC、BMS、高速光耦、无源晶振等新产品，应用在智能手机、手提电脑、机器人、电动工具、车联网、3C数码、万物智联等行业，与全球一万多家合作伙伴携手共进!

　　萨科微官网已经打造成为半导体同行学习交流的平台，在互联网空间营造产业生态为公司经营发展服务，公司的愿景是同事们经过三十年不懈努力，成为“半导体领导者”!

　　1.1 名称：萨科微SL4139驱动芯片应用电路方案

　　1.2 应用：汽车电子，GPS导航系统，便携式多媒体播放器，手持设备，恒流驱动器，装饰灯

　　2.芯片采用SOT23-5的小外形封装

　　2.1 产品特点

　　SL4139 是一款 DC/DC 升压转换器，可为多个LED提供恒定精确的驱动电流。 当固定开关频率为1MHz时， SL4139 可以配套小值的外部陶瓷电容和电感。通过由 外部电阻R1设置的可调电流， SL4139 可以驱动串联连接的多个LED。SL4139 适合驱动相同类型的LED，其中白色的LED灯最多可以串联9个或驱动电压最高为32V

　　LED亮度调节可使用1个DC电压、1个逻辑信号或1个脉冲宽度调制(PWM)信 号来实现。关断控制管脚( SHDN)允许器件以极低静态电流的状态工作于掉电模式中。

　　2.2 驱动电压最高为32V,LED开路过压保护,电源转换率最高为90%

　　3. 1MHz的固定频率与低噪音

　　3.1.关断电流小于10uA

　　3.2欠压关断(UVLO)阀值 3.3V

　　3.3 工作温度范围：-40℃~85℃

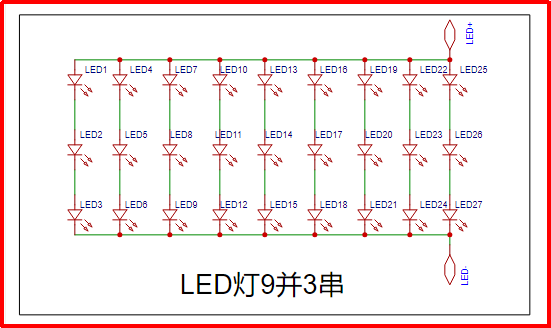

　　4.萨科微SL4139白光LED驱动应用电路

萨科微SL4139驱动芯片应用电路方案萨科微SL4139驱动芯片应用电路方案

　　5.应用原理

　　5.1采用金航标(KH)16pin Type-C供电输出5V给SL4139,经过SL4139 DC/DC 升压后，提供恒定的LED驱动电流，并点亮LED灯。SL4139是一个固定频率的(1MHz)，低噪音，电感升压转换器，它提供了具有 优良的线性度和负载调节率的恒定电流。该器件在SW脚和GND脚之间，使用了一个高压 NMOS开关来驱动电感。当NMOS开关关闭时，存储在电感上的能量通过肖特基二极管 释放到负载。NMOS开关的占空比是通过FB端上的反馈电压，在器件内部进行调整和控制，最终在FB引脚输出一个恒定的0.3V的调节电压。流过LED的电流的大小与电阻的阻值成反 比(I=0.3V/R1)。

　　5.2 SL4139器件包含过热保护电路，当器件的结温度大于150℃时，器件自动停止工作，直到结温度下降到130℃，器件恢复正常运作。

　　5.3如果出现LED开路的情况，反馈控制环路将会打开，输出电压将持续增大。一旦输出电压超过37V，内部保护电路将会启动，器件进入一个低功耗的安全工作模式。

　　5.4 SL4139 可以应用在GPS导航系统，便携式多媒体播放器，手持设备，照明，恒流驱动器等

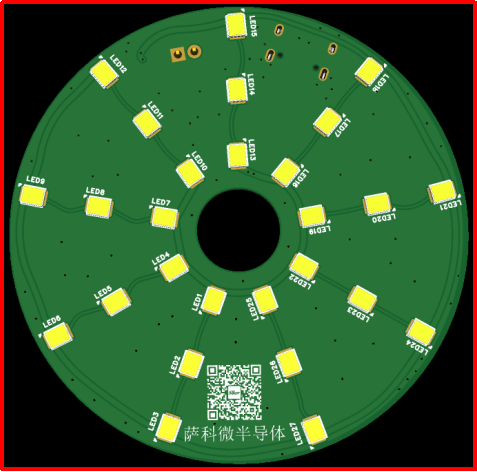

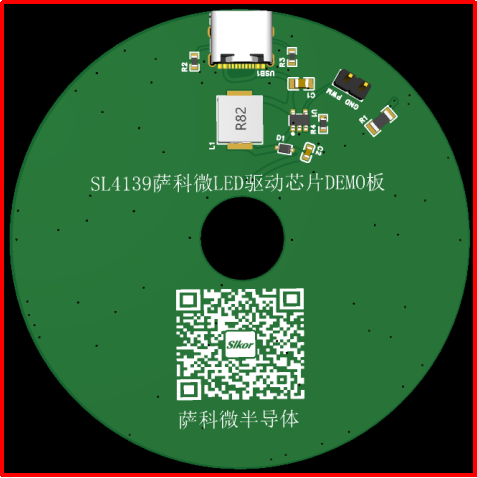

　　5.5具体应用可以参考环形灯DEMO板如下图：

萨科微SL4139驱动芯片应用电路方案

萨科微SL4139驱动芯片应用电路方案

　　6.萨科微应用给工程师几点建议：

　　L4139是一个高频开关调节器。为了减少EMI，纹波和噪声，高频开关电流的走线必须被小心地布在电路板上。上图中的加粗线显示高频开关电流的路径。所有这些走线必须短和宽，目的是减少寄生电感和电阻。在下图中，当 SL4139 内部开关是关闭时，环路为电流路径。SL4139内部开关是打开时，环路为电流路径。两个环路区域应尽可能小。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
