萨科微SL8205FC同步降压应用方案

　　应用方案

　　深圳市萨科微半导体有限公司技术骨干来自清华大学，以新材料新工艺新产品引领公司发展，掌握国际领 先的第三代半导体碳化硅功率器件技术。萨科微集电子产品的设计开发、生产和销售一体化的高新科技企业，为客户提供可靠的产品和配套的技术服务。

　　1.1 名称：萨科微SL8205FC同步降压应用方案

　　1.2 应用：汽车系统，存储，液晶电视，路由器，机顶盒，笔记本电脑

　　2.在1A5V输出功率下，效率可达95%

　　最大持续电流为5A，峰值负载电流能力为6A。

　　2.1 产品特点

　　SL8205FC是一款同步降压型调节器集成电路，它将脉宽调制控制、上桥和下桥开关集成在同一芯片上，以最大程度减少开关过渡损耗和导通损耗。凭借超低的Rds(on)功率开关和高效的脉宽调制控制，该调节器集成电路能够同时实现最高的效率和最高的开关频率，从而最大程度地减少外部电感和电容的尺寸，从而实现最小化的解决方案占用面积。SL8205FC提供了诸如逐周期电流限制和热关断保护等保护功能。它会监测输出电压状况以进行故障保护。

　　内部设有5V的参考电压(VCC)，用于为内部模拟电路和驱动电路供电。此引脚应通过一个 1uF 的陶瓷电容器接地旁路。此引脚可用于连接20mA 及以下的外部直流负载。

　　SL8205FC设备有一个专用的使能控制引脚(EN)。只要输入电压足够高，就可以通过 EN 进行使能和禁用操作，该引脚采用正逻辑。其下降值为12伏。当EN下拉至低于12伏时，设备将进入最低的关机电流模式(小于4微安)。通过将外部RC与EN引脚相连，可以编程设定在驱动 EN为高电平时的延迟开启时间。

　　欠压锁定(UVLO)机制的实施旨在防止设备在供电电压不足的情况下运行。该欠压锁定的上升值约为4V，具有0.2V的滞回电压。

　　2.2 采用软启动是为了防止在启动过程中转换器输出电压出现过冲现象。软启动是通过将一个电容器从软启动编程引脚连接至地来实现的。

　　3.工作温度范围：-40℃~85℃。

　　4.萨科微SL8205FC5A高效快速同步降压应用电路

　　4.1应用原理：

　　SL8205FC是一款高效且快速的同步降压型直流-直流转换器，能够提供 5A的输出电流。其工作电压范围宽可在 4.5V 至 20V之间变化，并集成了主开关和同步开关，具有极低的 Rds(on)值，从而最大程度地减少了导通损耗。SL8205FC采用即时脉冲宽度调制(PWM)架构，能够在高降压应用中实现快速瞬态响应，并在轻载时保持高效率。此外，它在连续导通模式下以500kHz的恒定频率工作，以最大限度地减小电感和电容的尺寸。在选择电感器时，有几项需要考虑的因素。

　　4.2选择电感以满足所需的纹波电流要求。建议将纹波电流设定为最大输出电流的约 40%。电感的计算公式为：

　　其中 Fsw 是开关频率，loutmax是最大负载电流。SL8205FC稳压器集成电路对不同的纹波电流幅度具有较强的耐受能力。因此，最终选择的电感值可以与计算值略有偏差，而不会对性能产生显著影响。

　　电感的饱和电流额定值必须设定得高于满载状态下电感的最大电流值:

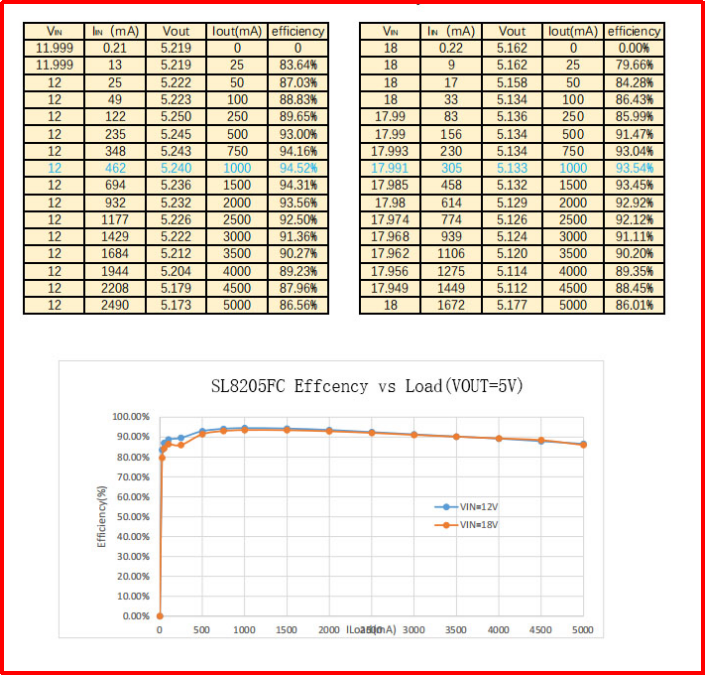

　　4.3萨科微SL8205FC测试输出电流对应的效率如图所示：

　　如上图所示，萨科微SL8205FC在测试1A 5V输出的情况下能效达到93.54%，在输出电流为3A的时候达到了90%以上，它是非常不错的一款DC-DC同步降压芯片。萨科微SL8205FC这颗DC-DC芯片在大电流场景应用非常热销，最大电流能达5A。

　　5.萨科微SL8205FC同步降压DEMO参考布局如图所示：

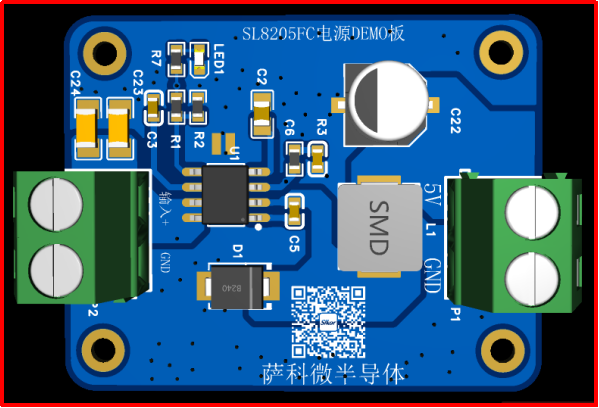

图1

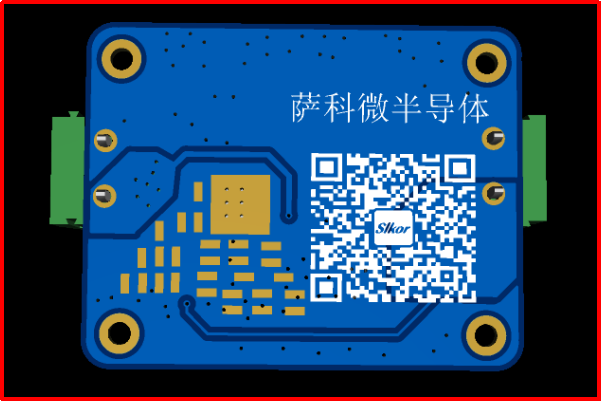

图2

　　5.1用户在设计的时候注意开关节点SW动点热点面积要小，功率回路面积要小，尽量摆一起，散热处理要做好，图2底部阻焊层开窗做好散热，取样末端输出电容，输入端先经过滤波电容滤波在到SL8205FC供电引脚。

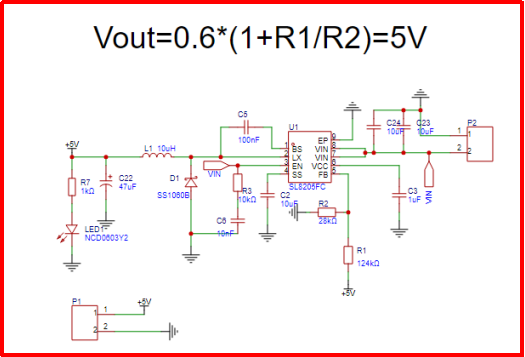

　　6.萨科微SL8205FC同步降压DC-DC应用电路BOM表物料信息如下:
