场效应管导通电阻越小越好吗

发布时间：2025-09-12 17:03
作者：AMEYA360
来源：网络
阅读量：177

　　场效应管广泛应用于电子电路中的开关和放大器件，其性能的一个重要参数就是导通电阻。导通电阻是指场效应管在开通状态下，漏极与源极之间的电阻值。很多设计者会认为导通电阻越小越好，但事实是否如此呢?

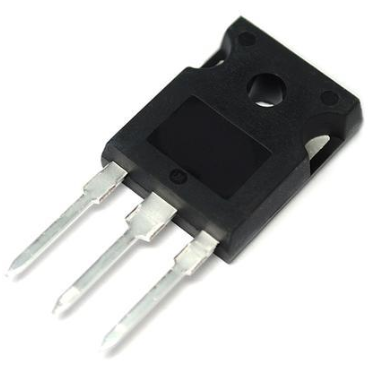

场效应管导通电阻越小越好吗

　　一、场效应管导通电阻的意义

　　导通电阻决定了MOSFET在开通时的电流通过阻力。导通电阻越小，MOSFET的功耗越低，发热越少，效率越高。这对于电源管理、开关电源和电机驱动等应用来说非常重要。

　　具体表现为：

　　降低导通损耗，提升能效;

　　减小发热，提升器件和系统的可靠性;

　　允许更大电流通过，满足高功率需求。

　　因此，在许多高效能设计中，低导通电阻是重要目标。

　　二、导通电阻越小真的越好吗?

　　虽然导通电阻低具有明显优势，但导通电阻越小并不总是绝对越好，原因主要包括以下几个方面：

　　1. 芯片面积与成本增加

　　要实现更低的导通电阻，需要增加MOSFET的芯片面积，因为导通电阻与晶体管的有效通道宽度成反比。更大的芯片面积意味着更高的制造成本和更大的封装尺寸。

　　2. 门极电荷增加，开关速度变慢

　　导通电阻降低通常伴随着栅极总电荷(Q_g)的增加。这会使得开关时栅极驱动电流变大，增加开关损耗并降低开关速度，在高频开关电源和高速电路中尤其显著。

　　3. 寄生参数影响

　　过小的导通电阻设计可能导致寄生电容、寄生电感等参数变化，影响电路性能及系统稳定性。

　　4. 应用环境限制

　　在某些低功率或非苛刻条件下，过分追求极低导通电阻没有必要，反而增加设计复杂度和成本。

　　三、实际设计中的权衡与选择

　　在选择MOSFET时，导通电阻是关键指标，但应综合考虑以下方面：

　　应用场景：高电流或高效率情境下，低导通电阻更重要;低功率应用则可适当宽松。

　　开关频率：高频率应用需兼顾驱动能力和开关损耗，过低导通电阻带来的门极电荷增加需谨慎评估。

　　成本与尺寸：预算和空间限制影响允许的芯片面积。

　　热管理能力：导通电阻较大时需加强散热设计。

　　通过合理权衡，才能选出性能、成本和可靠性均衡的MOSFET器件。

　　场效应管导通电阻虽然是衡量其性能的重要指标之一，但导通电阻“越小越好”并非绝对真理。低导通电阻能够降低功耗和提升效率，但也会带来芯片成本增加、开关损耗加大等问题。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
