MOS场效应管的分类、结构以及原理

发布时间：2025-08-12 11:22
作者：AMEYA360
来源：网络
阅读量：203

　　场效应晶体管(Field Effect Transistor缩写(FET))简称场效应管，是较新型的半导体材料，利用电场效应来控制晶体管的电流，因而得名。它只有一种载流子参与导电的半导体器件，是一种用输入电压控制输出电流的半导体器件。从参与导电的载流子来划分，它有电子作为载流子的N沟道器件和空穴作为载流子的P沟道器件。从场效应管的结构来划分，它有结型场效应管和绝缘栅型场效应管之分。

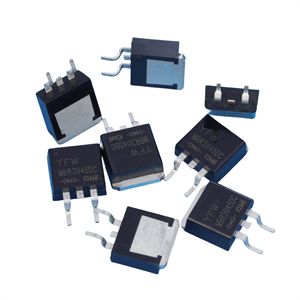

MOS场效应管的分类、结构以及原理

　　1.结型场效应管

　　(1) 结型场效应管结构

　　它是在N型半导体硅片的两侧各制造一个PN结，形成两个PN结夹着一个N型沟道的结构。两个P区即为栅极，N型硅的一端是漏极，另一端是源极。

　　(2) 结型场效应管工作原理

　　以N沟道为例说明其工作原理。

　　当VGS=0时，在漏、源之间加有一定电压时，在漏源间将形成多子的漂移运动，产生漏极电流。当VGS《0时，PN结反偏，形成耗尽层，漏源间的沟道将变窄，ID将减小，VGS继续减小，沟道继续变窄，ID继续减小直至为0。当漏极电流为零时所对应的栅源电压VGS称为夹断电压VGS (off)。

　　(3)结型场效应管特性曲线

　　结型场效应管的特性曲线有两条，

　　一是输出特性曲线(ID=f(VDS)| VGS=常量)，

　　二是转移特性曲线(ID=f(VGS)|VDS =常量)。

　　N沟道结型场效应管的特性曲线

　　2. 绝缘栅场效应三极管的工作原理

　　绝缘栅场效应三极管分为：

　　耗尽型→N沟道、P沟道

　　增强型→N沟道、P沟道

　　(1)N沟道耗尽型绝缘栅场效应管结构

　　它是在栅极下方的SiO2绝缘层中掺入了大量的金属正离子。所以当VGS=0时，这些正离子已经感应出反型层，形成了沟道。于是，只要有漏源电压，就有漏极电流存在。当VGS》0时，将使ID进一步增加。VGS《0时，随着VGS的减小漏极电流逐渐减小，直至ID=0。对应ID=0的VGS称为夹断电压，用符号VGS (off)表示，有时也用VP表示。

　　(2)N沟道增强型绝缘栅场效应管结构

　　N沟道增强型绝缘栅场效应管，结构与耗尽型类似。但当VGS=0 V时，在D、S之间加上电压不会在D、S间形成电流。当栅极加有电压时，若VGS》VGS (th)时，形成沟道，将漏极和源极沟通。如果此时加有漏源电压，就可以形成漏极电流ID。在VGS=0V时ID=0，只有当VGS》VGS (th)后才会出现漏极电流，这种MOS管称为增强型MOS管。

　　VGS(th)——开启电压或阀电压;

　　(3)P沟道增强型和耗尽型MOSFET

　　P沟道MOSFET的工作原理与N沟道MOSFET完全相同，只不过导电的载流子不同，供电电压极性不同而已。这如同双极型三极管有NPN型和PNP型一样。
