ROHM推出适用于Zone-ECU的高性能智能高边开关！

发布时间：2025-09-09 14:37
作者：AMEYA360
来源：ROHM
阅读量：607

　　～高容性负载驱动，为汽车电子化进程注入强劲动力～

　　近日，全球知名半导体制造商ROHM(总部位于日本京都市)宣布，针对汽车照明、汽车门锁、电动车窗等正逐步采用Zone-ECU*¹的车身相关应用，推出6款不同导通电阻值的高边IPD*²(智能高边开关)“BV1HBxxx系列”，非常适合用来保护系统免受功率输入过大等问题的影响。全系列产品均符合AEC-Q100车规标准，满足对车载产品严苛的可靠性要求。

ROHM推出适用于Zone-ECU的高性能智能高边开关！

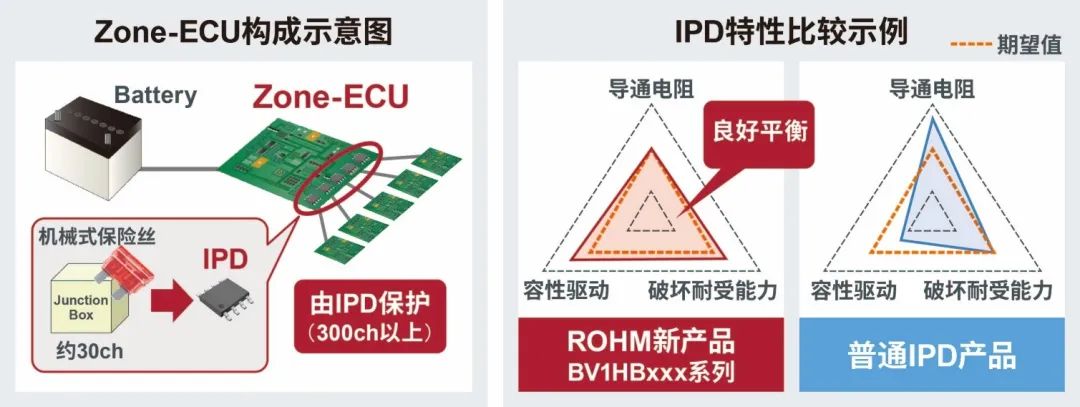

　　随着自动驾驶和电动汽车(EV)的不断发展，汽车的电子控制越来越复杂。与此同时，从功能安全角度来看，电子保护的重要性日益凸显，以区域为单位对汽车进行管理的“Zone-ECU”应用进程加速。在这种趋势下，用于对负载进行电子保护和控制的IPD的应用也在加速。Zone-ECU需对大量负载进行集中控制，而传统IPD在容性负载驱动能力方面存在不足。ROHM本次发布的高性能IPD在满足低导通电阻、高能量耐受能力等基本性能要求的同时，弥补了容性驱动能力的短板，实现性能提升，充分满足Zone-ECU的需求。未来，新产品投入市场后将会大力推动无需使用机械式保险丝的“汽车电子化”进程。

　　新产品具备高容性负载驱动能力*³，在Zone-ECU与输出负载(含各种ECU)的连接部位可充分发挥其性能。同时，凭借ROHM自主研发的最新工艺技术，新产品还成功实现以往难以兼顾的低导通电阻与高能量(破坏)耐受能力。由此，BV1HBxxx系列得以在驱动能力、导通电阻及能量耐受能力这三大关键要素上形成高水平的平衡，有助于实现安全性、效率性与可靠性俱佳的系统设计。与此同时，新产品搭载达到业界先进水平的高精度(实际精度：±5%)电流检测功能，可有效保护连接输出负载的线束。其小型且兼具优异散热性能的HTSOP-J8封装具有很高的通用性。

　　新产品已于2025年6月开始以20万个/月的规模投入量产。此外，新产品已经开始通过电商进行销售(样品价格600日元/个，不含税)。未来，ROHM将继续致力于研发高可靠性、高性能的产品，为汽车领域的安全保障和节能减耗贡献力量。

ROHM推出适用于Zone-ECU的高性能智能高边开关！

　　IPD(带电流检测功能的高边开关)产品阵容应用示例

ROHM推出适用于Zone-ECU的高性能智能高边开关！

　　・车身相关应用、动力总成系统及逆变器周边、其他开关类应用

　　电商销售信息

　　发售时间：2025年6月起

　　电商平台：新产品在AMEYA360等电商平台将逐步发售。

　　产品型号：BV1HB008EFJ-CE2、BV1HB012EFJ-CE2

　　BV1HB020EFJ-CE2、BV1HB040EFJ-CE2、BV1HB090EFJ-CE2、BV1HB180EFJ-CE2

　　术语解说

　　*1)Zone-ECU(Electronic Control Unit：电子控制单元)

　　汽车电子架构中的创新设计概念之一。在传统设计中，汽车会搭载分别对应照明、汽车门锁、电动车窗等各项功能的ECU，而Zone-ECU则采用汽车分区理念，在每个区域配置可对该区域内所有功能进行集中控制的集成式ECU。

　　*2)IPD(Intelligent Power Device)

　　一种不仅可对电子电路进行开关控制，还可保护电路免受电气性破坏(如异常时的过电流)的器件。相较传统机械式保险丝，因其无机械触点而在使用寿命和可靠性方面更具优势。这种器件具有普通半导体开关器件MOSFET所不具备的保护功能，可助力构建安全且可靠性高的系统。

　　*3)容性负载驱动能力

　　主要在电子电路和半导体元器件领域使用的专业术语，是衡量电路和器件对容性负载(电容)的正常工作能力的性能指标。在由Zone-ECU及其输出负载(含各ECU)构成的电路中，通常会使用大容量电解电容，若容性负载驱动能力较低，将无法抑制浪涌电流，从而导致过热，进而引发误动作或缩短使用寿命。
