二极管正负极识别指南
在电子技术领域，二极管作为最基础的半导体器件之一，广泛应用于整流、信号处理和保护电路中。正确识别二极管的正负极，即阳极和阴极，对于电路设计和故障排查至关重要。
一、二极管的基本结构与符号
二极管由P型半导体和N型半导体组成，形成PN结。其两个端分别称为：
阳极：连接P型半导体的一端;
阴极：连接N型半导体的一端。
电流在二极管中只能由阳极流向阴极，二极管在正向偏置时导通，在反向偏置时截止。

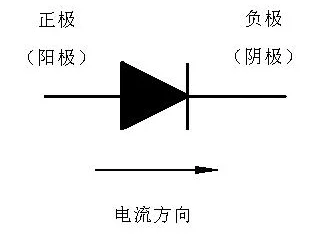

在电路图中，二极管符号是一个箭头加一条竖线，箭头指向电流允许流动的方向(阳极→阴极)，竖线端代表阴极。
二、二极管正负极的物理识别
二极管本体标记
许多二极管在阴极一端有标记，如一条黑色环带或一端的平面，表示阴极。
有些型号会在器件表面印刷“K”字样标识阴极。
封装类型差异

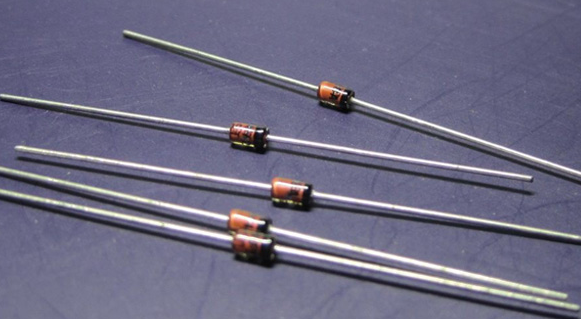

玻璃封装的二极管通常通过黑环标记阴极。
插件封装(如1N4148)阴极端常有黑色环带;
表面贴装(SMD)二极管阴极一侧可能有灰色或白色条纹。

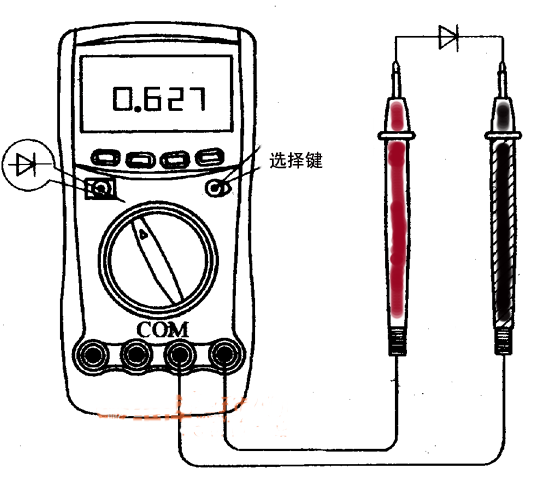

三、用万用表识别二极管极性
步骤如下：
设定万用表至二极管测试档，或欧姆档。
红表笔接触疑似阳极，黑表笔接触疑似阴极。
查看读数：
正向时，万用表显示约0.6~0.7V(硅二极管)，说明此时红笔接阳极，黑笔接阴极;
反向时，显示“OL”或高阻，表示反向不导通。
如果测量结果符合以上特征，说明红笔接触的是阳极，黑笔接触的是阴极。
四、识别注意事项
不同材料电压降异同：硅二极管正向压降约0.6-0.7V，锗二极管约0.2-0.3V，肖特基二极管约0.2-0.4V，需根据具体型号判定。
器件损坏时难以判断：断路或短路的二极管可能无法判别极性，建议更换或使用示波器等专业设备检验。
正确定义极性的重要性：错误连接二极管极性可能导致电路损坏或功能异常。
总结来说，识别二极管的正负极是电子电路设计和维护中的基础技能。通过观察器件标记和借助万用表测试，可以准确判断二极管的阳极与阴极，提高工作效率并避免因极性错误引发的故障。
