解决OBC/DCDC整机功耗高难题：上海永铭固液混合电容实测数据揭秘

发布时间：2025-09-01 14:04
作者：AMEYA360
来源：上海永铭
阅读量：492

　　新能源汽车OBC - 问题场景与痛点描述

　　在新能源汽车二合一的OBC&DCDC整机中，电容的耐纹波能力与回流焊后的漏电流稳定性已成为影响整机性能与合规性的关键因素。尤其电容在高温贴板后，漏电流升高，造成整机功率超出标准的问题变的尤为重要。

　　根源技术分析

　　漏电流异常往往源于回流焊过程中的热应力损伤，导致氧化膜缺陷。传统电解电容在此类工艺中表现不佳，而固液混合电容通过材料与结构优化，显著提升高温稳定性。

　　上海永铭解决方案与工艺优势

　　永铭VHT/VHU系列采用高分子混合介质，具备：

　　- 超低ESR(可低至8mΩ);

　　- 漏电流≤20μA;

　　- 支持260℃回流焊，性能几乎无漂移;

　　- 通过电容订接CCD全测+双道老化测试，保障良率。

　　数据验证与可靠性说明

　　经100批样本测试，VHU_35V_270μF在回流焊后：

　　- 漏电流均值3.88μA，回流焊后的平均涨幅1.1μA;

　　- ESR变化控制在合理范围内;

　　- 在135℃环境下寿命超4000小时，适用于车规级振动环境。

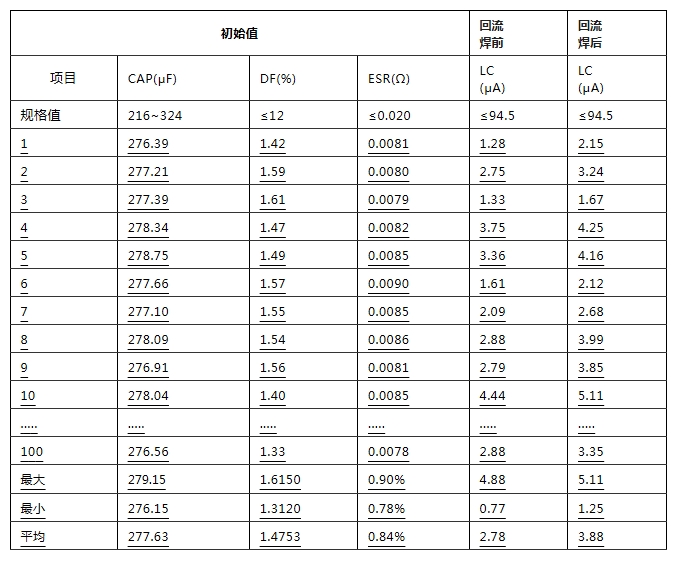

　　测试数据（VHU_35V_270μF_10*10.5 回流焊前后参数对比）

解决OBC/DCDC整机功耗高难题：上海永铭固液混合电容实测数据揭秘

　　应用场景&推荐型号

　　广泛用于：

　　- OBC输入/输出滤波;

　　- DCDC变换器输出稳压;

　　- 高压平台电源模块。

　　推荐型号(均具备高容量密度与小型化设计)：

　　- VHT_35V_330μF_10×10.5

　　- VHT_25V_470μF_10×10.5

　　- VHU_35V_270μF_10×10.5

　　- VHU_35V_330μF_10×10.5


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
