芯力特车规TVS提供更具性价比的选择

　　背景

　　车辆电气系统中可能出现瞬态过电压问题，这些过电压可能由多种原因引起，比如静电放电、引擎启动、电磁干扰、车辆内部电子设备的开关操作，甚至雷击等。总线如果没有适当的保护措施，可能会导致ECU(电子控制单元)等关键组件失效，从而引发系统故障或安全问题。

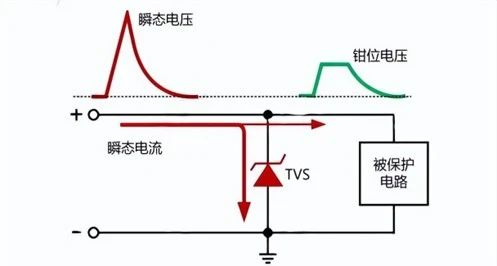

　　TVS工作原理

　　TVS的作用是在瞬态过电压发生时，它们能迅速将电流分流到地线，限制电压峰值，防止ECU关键组件失效。这是一种低成本且有效的保护手段，通常被集成在汽车电源、CAN总线(Controller Area Network)、LIN总线(Local Interconnect Network)或其他数据通信线路中。因此，它们是现代汽车电子系统设计中的标准组成部分。

　　芯力特TVS产品

　　芯力特深耕车规CAN/LIN通讯接口芯片，在广泛的应用中了解客户的需求，推出汽车级TVS产品，助力车规CAN/LIN通讯接口保护。

　　本次重点介绍5款TVS产品，其中2款为最新推出的高性能TVS，新一代TVS在关键参数上实现显著突破，特别是在超低寄生电容(Cj)方面表现突出，为高速通信应用提供更优保护方案。

　　1. TVS型号和典型参数(红色为新产品)

　　2. TVS产品详细参数介绍

　　(1). SITLW24V1BNQ-2/TR

　　产品特性：

　　截止电压VRWM：±24V

　　漏电流IR：50nA

　　钳位电压Vc：30V

　　峰值电流Ipp：5A

　　结电容Cj：14pF

　　封装类型：SOD-323

　　应用场合：

　　LIN总线保护

　　防护等级：

　　IEC61000-4-2(ESD)：±30kV(contact discharge);±30kV(air discharge)

　　ISO10605(ESD)：±30kV(contact discharge)

　　(2). SITSE24V2BNQ-3/TR

　　产品特性：

　　截止电压VRWM：±24V

　　漏电流IR：50nA

　　钳位电压Vc：31.5V

　　峰值电流Ipp：4A

　　结电容Cj：5.5pF

　　封装类型：SOT-23

　　应用场合：

　　CAN/CAN FD总线保护

　　防护等级：

　　EC61000-4-2(ESD)：±30kV(contact discharge);±30kV(air discharge)

　　ISO10605(ESD)：±30kV(contact discharge)

　　(3). SITLE24V2BNQ-3/TR

　　产品特性：

　　截止电压VRWM：±24V

　　漏电流IR：50nA

　　钳位电压Vc: 35V

　　峰值电流 Ipp：8A

　　结电容 Cj：10pF

　　封装类型：SOT-23

　　应用场合：

　　CAN/CAN FD总线保护

　　防护等级：

　　IEC61000-4-2(ESD)：±30kV(contact discharge);±30kV(air discharge)

　　ISO10605(ESD)：±30kV(contact discharge)

　　(4). SITNE24V2BNQ-3/TR

　　产品特性：

　　截止电压VRWM：±24 V

　　漏电流IR：50 nA

　　钳位电压Vc: 38 V

　　峰值电流 Ipp：8 A

　　结电容 Cj:24 pF

　　封装类型：SOT-23

　　应用场合：

　　CAN总线保护

　　防护等级：

　　IEC61000-4-2(ESD)：±30kV(contact discharge);±30kV(air discharge)

　　ISO10605(ESD)：±30kV(contact discharge)

　　(5). SITNW24V1BNQ-2/TR

　　产品特性：

　　截止电压VRWM：±24V

　　漏电流IR：50nA

　　钳位电压Vc: 37V

　　峰值电流Ipp：7A

　　结电容 Cj：25pF

　　封装类型：SOD-323

　　应用场合：

　　LIN总线保护

　　防护等级：

　　EC61000-4-2(ESD)：±30kV(contact discharge);±30kV(air discharge)

　　ISO10605(ESD)：±30kV(contact discharge)

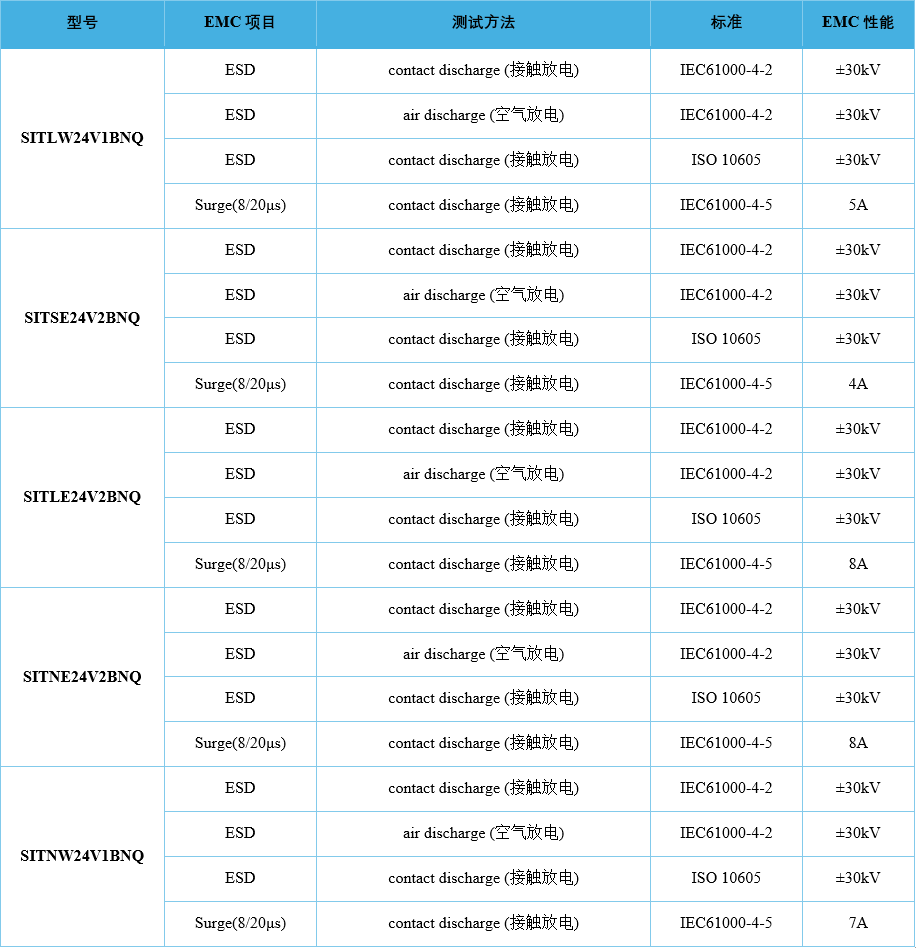

　　3. EMC性能表一览

　　4. 应用示意图

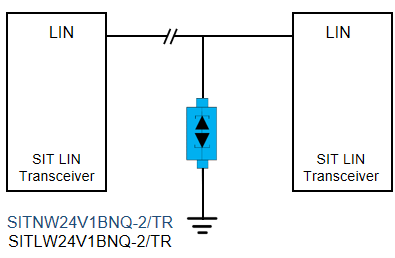

Lin总线接口ESD保护方案

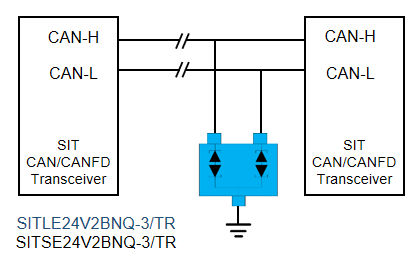

　　CAN/CAN FD总线接口ESD保护方案

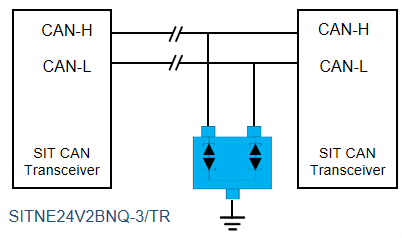

　　CAN总线接口ESD保护方案
