稳压二极管介绍与其特性

发布时间:2022-07-18 14:29
作者:Ameya360
来源:网络
阅读量:2783

  稳压二极管是二极管的一种,其电流可在大范围内变化而保持电压基本不变,起稳压作用的二极管。为了增进大家对稳压二极管的认识,本文Ameya360电子元器件采购网将对稳压二极管的作用和特性予以介绍。

稳压二极管介绍与其特性

  稳压管核心知识

  稳压管未工作时,处于反向截止状态;正常工作时,处在反向击穿状态。

  稳压二极管通常是工作在反向击穿状态。

  稳压二极管介绍与其特性

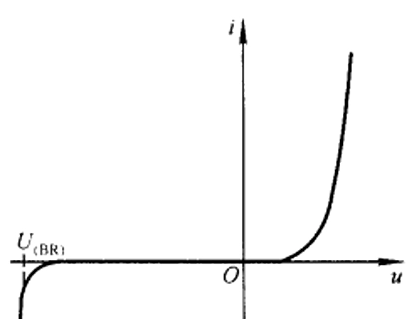

  稳压管特性以影响

正向特性:

  稳压二极管的正向特性和普通二极管差不多。

  反向特性:

  其反向特性是在反向电压低于反向击穿电压时,反向电阻很大,反向漏电流极小。但是,当反向电压临近反向电压的临界值时,反向电流骤然变大,称为击穿,在这一临界击穿点上,反向电阻骤然降至很小值。

  尽管电流在很大的范围内变化,而二极管两端的电压却基本上稳定在击穿电压附近,从而实现了二极管的稳压功能。

  温度影响

  温度对半导体器件影响较大,所以温度也会影响Vz的值。影响的程度由温度系数衡量,在读数据手册是请注意这一参数值。

  可逆与不可逆

  齐纳击穿的过程是可逆的,在PN结上加上反向电压减小\降低后,PN结仍可以恢复到原来的状态。但是请注意亲提条件,反向电流和反向电压之积不能超过PN结容许的耗散功率,一旦超过且持续时间较长,将会导致器件损坏,这种就是发生热击穿,热击穿不可逆,注意避免。


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
