旁路电容用哪种电容好 旁路电容的作用及原理

发布时间：2022-07-18 13:35
作者：Ameya360
来源：网络
阅读量：3372

　　可将混有高频电流和低频电流的交流信号中的高频成分旁路滤掉的电容，称做“旁路电容”。对于同一个电路来说，旁路（bypass）电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦（decoupling，也称退耦）电容是把输出信号的干扰作为滤除对象。

旁路电容用哪种电容好 旁路电容的作用及原理

      一.旁路电容用哪种电容好

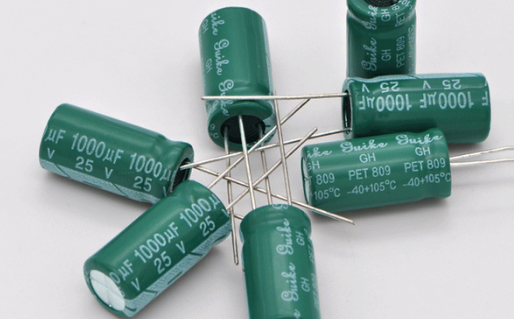

　　旁路电容一般可以选用铝电解电容、独石电容或瓷片电容，具体选用哪种电容以及选用多大容量的电容作为旁路电容，这要视交流信号的频率而定。低频放大电路中，C2一般选用数十μF的铝电解电容即可，若是高频电路，该电容可以选用几nF到几十nF的瓷片电容或独石电容。

　　二.旁路电容的作用及原理

　　原理：

　　旁路电容的主要功能是产生一个能够通过交流信号的分路，将噪声干扰信号导入地。旁路电容一般用来减小对电源模块的瞬态电流需求。如果PCB板上有很多集成电路、高速开关电路和具有长引线的电源，则应选择大容量的电容。旁路电容是可将混有高频电流和低频电流的交流电中的高频成分旁路滤掉的电容。

对于同一个电路来说，旁路电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦电容是把输出信号的干扰作为滤除对象。可将混有高频电流和低频电流的交流信号中的高频成分旁路滤掉的电容，称做旁路电容。

旁路电容的主要功能是产生一个交流分路，达到一定频率的高频信号可直接通过旁路电容泄放掉，从而消去进入易感区的那些不需要的，即当混有高频和低频的信号经过放大器被放大时，要求通过某一级时只允许低频信号输入到下一级，而不需要高频信号进入，则在该级的输入端加一个适当大小的接地电容，使较高频率的信号很容易通过此电容被旁路掉，而低频信号由于电容对它的阻抗较大而被输送到下一级放大。

　　作用：

　　旁路电容的作用就是滤除杂波的作用，可将混有高频电流和低频电流的交流电中的高频成分旁路滤掉的电容。对于同一个电路来说，旁路电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦也称退耦电容是把输出信号的干扰作为滤除对象，可以解决信号相互干扰等作用。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
