PCB设计信号完整性的常见问题总结

发布时间：2025-10-14 15:29
作者：AMEYA360
来源：PCB
阅读量：544

　　日益增多的高频信号设计与稳步增加的电子系统性能紧密相连。随着系统性能的提高，PCB设计师的挑战与日俱增：更微小的晶粒，更密集的电路板布局，更低功耗的芯片要求。技术的进步总是伴随着一系列问题。随着系统性能的提升和高速设计的采纳，一些问题必须在设计环境中进行处理。

　　下面，我们来总结一下面临的挑战：

　　信号质量

　　IC制造商倾向于更低的核心电压和更高的工作频率，这就导致了急剧上升的边缘速率。无端接设计中的边缘速率将会引发反射和信号质量问题。

　　串扰

　　在高速信号设计中，密集路径往往会导致串扰——在PCB上，走线间的电磁耦合关联现象。

　　串扰可以是同一层上走线的边缘耦合，也可以是相邻层上的宽边耦合。耦合是三维的。与并排走线路径相比，平行路径和宽边走线会造成更多串扰。

PCB设计信号完整性的常见问题总结

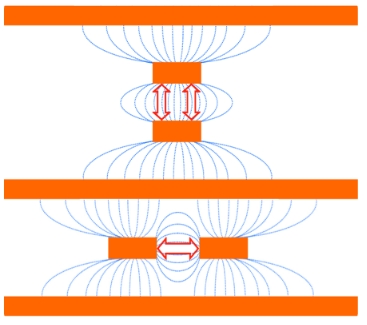

宽边耦合(顶部)相比于边缘耦合(底部)

　　辐射

　　在传统设计中的快速边缘速率，即使使用与先前相同的频率和走线长度，也会在无端接传输线上产生振铃。这从根本上导致了更高的辐射，远远超过了无终端传输线路的FCC/CISPR B类限制。

PCB设计信号完整性的常见问题总结

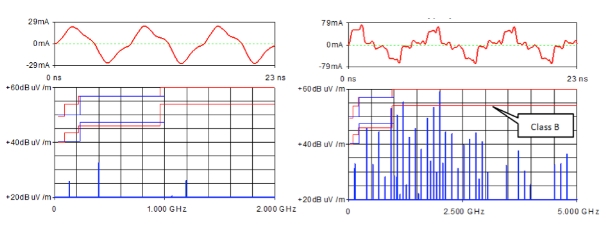

10纳秒(左)和1纳秒(右)的边缘速率辐射

　　设计解决方案

　　信号和电源完整性问题会间歇出现，很难进行判别。所以最好的方法，就是在设计过程中找到问题根源，将之清除，而不是在后期阶段试图解决，延误生产。通过叠层规划工具，能更容易地在您的设计中，实现信号完整性问题的解决方案。

　　电路板叠层规划

　　高速设计的头等大事一定是电路板叠层。基板是装配中最重要的组成部分，其规格必须精心策划，避免不连续的阻抗、信号耦合和过量的电磁辐射。在查看您下次设计的电路板叠层时，请牢记以下提示和建议：

　　- 所有信号层需相邻并紧密耦合至不间断的参考平面，该平面可以创建一个明确的回路，消除宽边串扰。

　　每个信号层的基板都邻接至参考平面

　　- 有良好的平面电容来减少高频中的交流阻抗。紧密耦合的内电层平面来减小顶层的交流阻抗，极大程度减少电磁辐射。

　　- 降低电介质高度会大大减少串扰现象，而不会对电路板的可用空间产生影响。

　　- 基板应能适用一系列不同的技术。例如：50/100欧姆数位，40/80欧姆DDR4，90欧姆USB。

　　布线和工作流程

　　精心策划叠层后，下一步便需关注电路板布线。基于设计规则和工作区域的精心配置，您能够最高效成功地对电路板进行布线。以下这些提示，能帮助您的布线更加容易，避免不必要的串扰、辐射和信号质量问题：

　　- 简化视图，以便清楚查看分割平面和电流回路。为此，首先确定哪个铜箔平面(地或电源)作为每个信号层的参考平面，然后打开信号层和内电层平面同时查看。这能帮助您更容易地看到分割平面的走线。

PCB设计信号完整性的常见问题总结

多重信号层(左)、顶层和相邻平面视图(右)

　　- 如果数字信号必须穿越电源参考平面，您可以靠近信号放置一或两个去耦电容(100nF)。这样，就在两个电源之间提供了一个电流回路。

　　- 避免平行布线和宽边布线，这会比并排布线导致更多串扰。

　　- 除非使用的是同步总线，否则，平行区间越短越好，以减少串扰。为信号组留出空间，使其地址和数据间隔是走线宽度的三倍。

　　- 在电路板的顶层和底层使用组合微带层时要小心。这可能导致相邻板层间走线的串扰，危及信号完整性。

　　- 按信号组的最长延迟为时钟(或选通)信号走线，这保证了在时钟读取前，数据已经建立。

　　- 在平面之间对嵌入式信号进行走线，有助于辐射最小化，还能提供ESD保护。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
