鲁光GBU1006-GBU1010整流桥

发布时间：2025-10-14 09:57
作者：AMEYA360
来源：鲁光
阅读量：174

　　在现代电子设备中，将交流电转换为直流电是必不可少的一个环节。整流桥，作为一种实现全波整流的核心元器件，因其结构紧凑、使用方便而被广泛应用。其中，鲁光电子的GBU系列整流桥，特别是GBU1006至GBU1010这一范围，因其优异的性能和可靠性，成为了许多电源设计的首选。

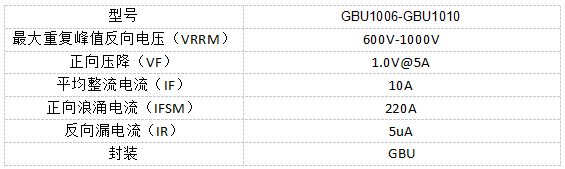

　　一、GBU1006-GBU1010主要参数

鲁光GBU1006-GBU1010整流桥

　　特点与优势

　　1.高电流能力：10A的输出电流能力使其能够胜任多数中小功率的电源设备。

　　2.高耐压等级：高达1000V的耐压值，提供了强大的过压承受能力，增强了系统的可靠性。

　　3.良好的散热特性：GBU封装设计利于通过外部散热器将内部热量高效散发出去。

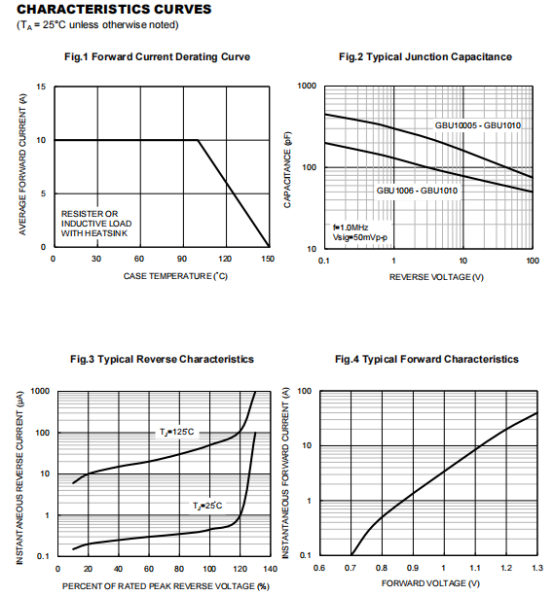

　　二、特性曲线

鲁光GBU1006-GBU1010整流桥

　　三、典型应用场景

　　基于其10A的电流和600V-1000V的高耐压特性，GBU1006-GBU1010系列广泛应用于各种需要将交流电转换为直流电的场合：

　　1.开关模式电源： 是台式电脑、服务器、液晶电视、监控设备等开关电源中的输入整流部分的核心元件。

　　2.工业控制设备： 用于PLC、变频器、伺服驱动器等工业设备的电源前端。

　　3.家用电器： 空调、洗衣机、微波炉等大功率家电的内部控制板电源。

　　4.充电器与适配器： 大功率的电池充电设备、电动工具充电站等。

　　5.电焊机设备： 作为辅助电源或控制电路的整流单元。

　　6. 不间断电源： 在UPS的整流和充电电路中发挥作用。

　　四、总结

　　鲁光GBU1006-GBU1010整流桥系列以其10A的强劲电流输出、高达1000V的耐压等级、标准化的封装和可靠的性能，成为了中高功率电源设计领域的优选。无论是在消费电子、工业控制还是家电领域，它都能提供高效、稳定的AC/DC转换解决方案。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
