萨瑞微电子MOSFET产品在主板CPU供电应用与接口防护方案

Release time：2025-10-11
author：AMEYA360
source：萨瑞微
reading：181

　　电脑在现代生活中扮演着不可或缺的角色，已经成为我们生活的一部分‌。无论是在工作、学习还是娱乐方面，电脑都极大地提高了效率和便利性。

　　电脑主板是计算机系统的核心组件，它包含多个关键部分。

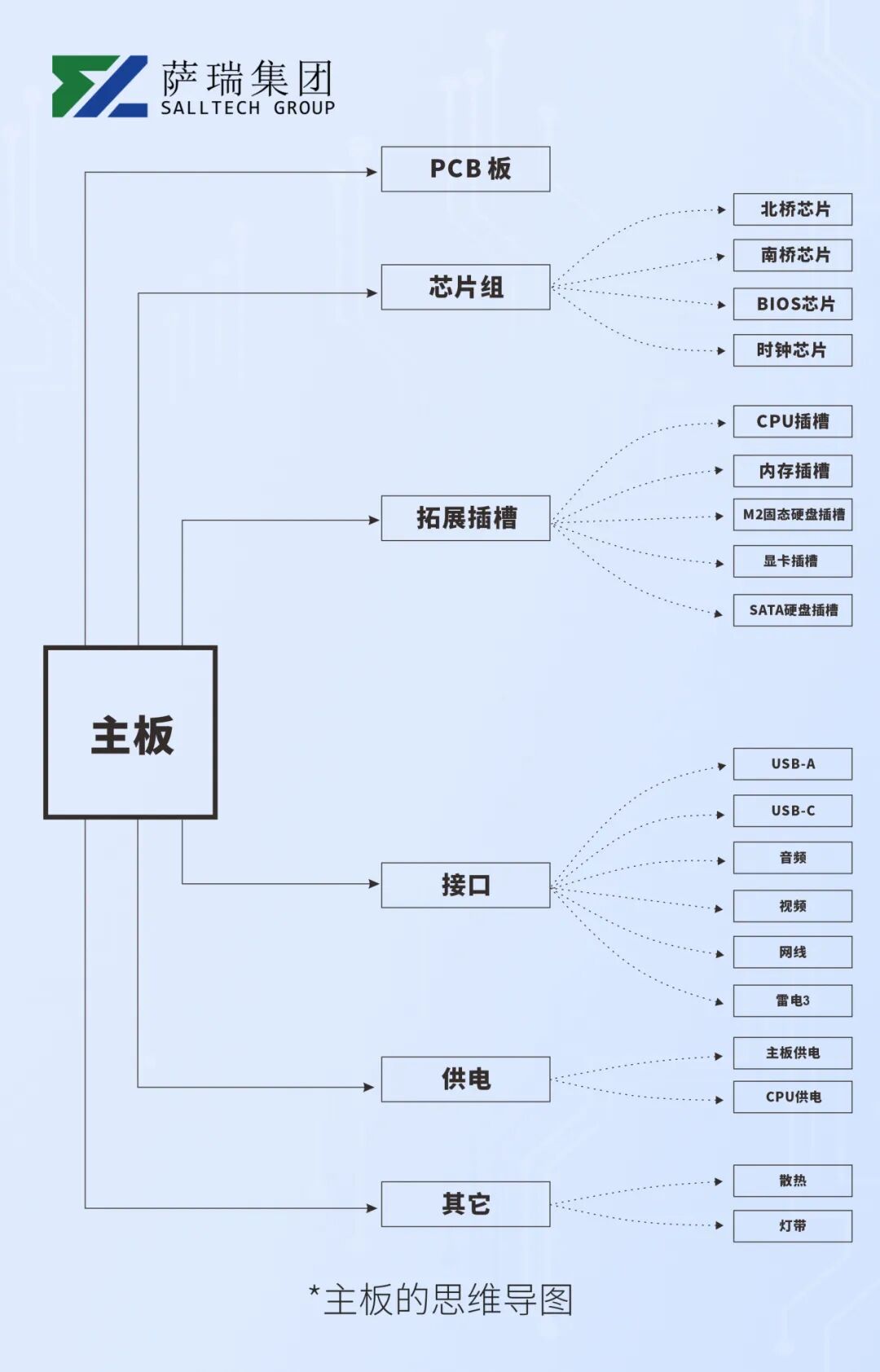

　　主板的主要组成部分

萨瑞微电子MOSFET产品在主板CPU供电应用与接口防护方案

　　这些组件共同工作，为计算机系统提供了一个集成的平台，使各种硬件可以互相通信和协同工作。主板的质量和功能直接影响整个系统的性能、稳定性和可扩展性。

　　主板CPU供电应用与接口防护方案

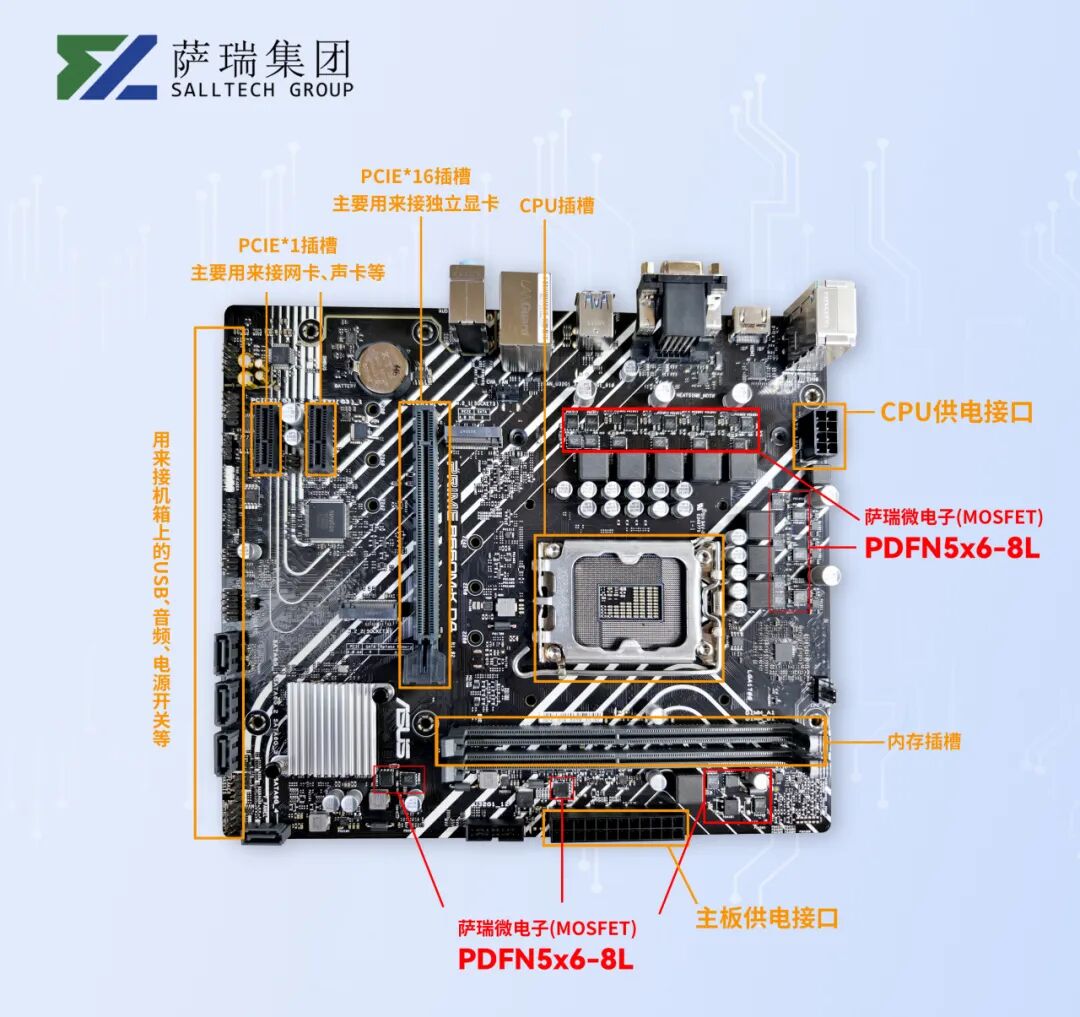

　　供电分为CPU供电以及主板供电，在主板上你可以找到2个供电接口，一个位于主板的左上角，专门为CPU提供供电，绝大多数主板是8pin(4+4)这样的。这里的pin是指引脚的意思，通俗的话就是图中插孔的洞洞，像我们的例子8pin(4+4)就是8个引脚，由两个4pin的组成。

萨瑞微电子MOSFET产品在主板CPU供电应用与接口防护方案

　　MOS 管在电脑主板的 CPU 供电电路中起着至关重要的作用

　　核心功能与作用

　　转换与控制电压：CPU 工作时需要稳定的低电压，如常见的0.8V、 1.0V 、1.2V、1.35V 等，而电脑电源直接提供的是 12V 等较高电压。MOS 管作为开关元件，能够将 12V 电压高效地转换为 CPU 所需的低电压，通过控制 MOS 管的导通与截止时间来精确调节输出电压的大小，确保 CPU 在不同负载下都能获得稳定、合适的电压。

　　控制电流通断：在 CPU 供电电路中，MOS 管就像一个可控的阀门，根据 CPU 的工作状态和负载需求，精确地控制电流的通断。当 CPU 处于高负载运行时，如进行大型游戏或复杂的视频编辑任务，MOS 管会快速导通，让足够的电流通过，以满足 CPU 的高能耗需求;当 CPU 处于低负载或空闲状态时，MOS 管则会适时调整导通程度或截止，减少不必要的电流消耗，从而实现节能的目的。

　　CPU/GPU电源MOS方案

　　萨瑞微高质量的CPU/GPU电源MOS方案能够提供稳定、高效的电源,支持处理器的高性能运行和超频。

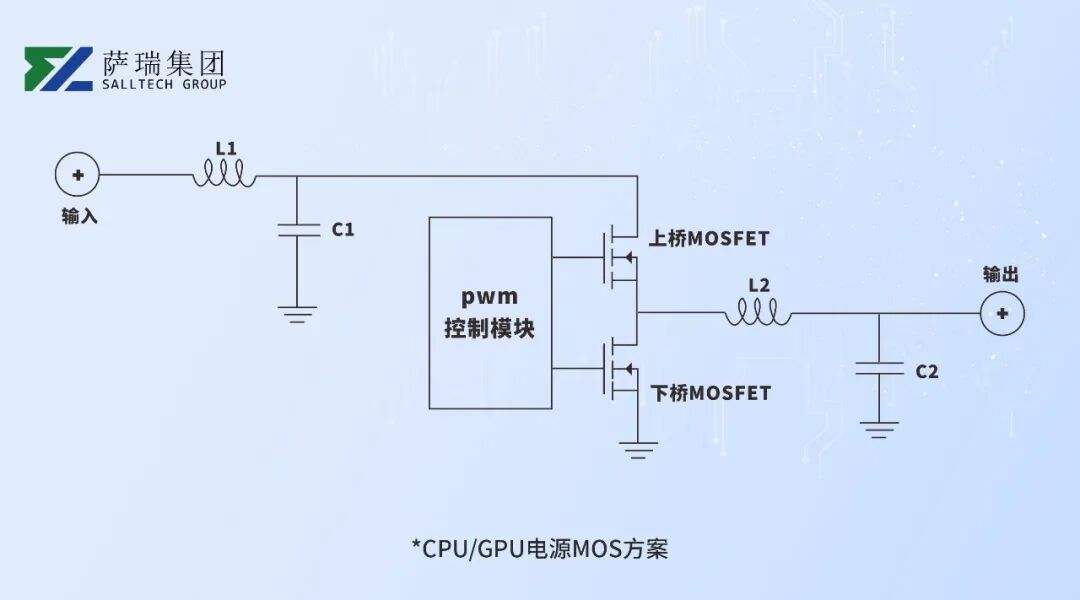

　　01 CPU/GPU电源MOS方案线路图

萨瑞微电子MOSFET产品在主板CPU供电应用与接口防护方案

　　原理框图中电容的作用是稳定供电电压，滤除电流中的杂波，让电流更为纯净;电感线圈则是通过储能和释能，来起到稳定电流的作用;PWM芯片则是开关电路控制模块的主要组成部分，电路输出电压的大小 与电流的大小基本上是由这个控制模块;MOS场效应管则分为上桥和下桥两部分，电压的调整就是通过上下桥MOS配合工作实现的。

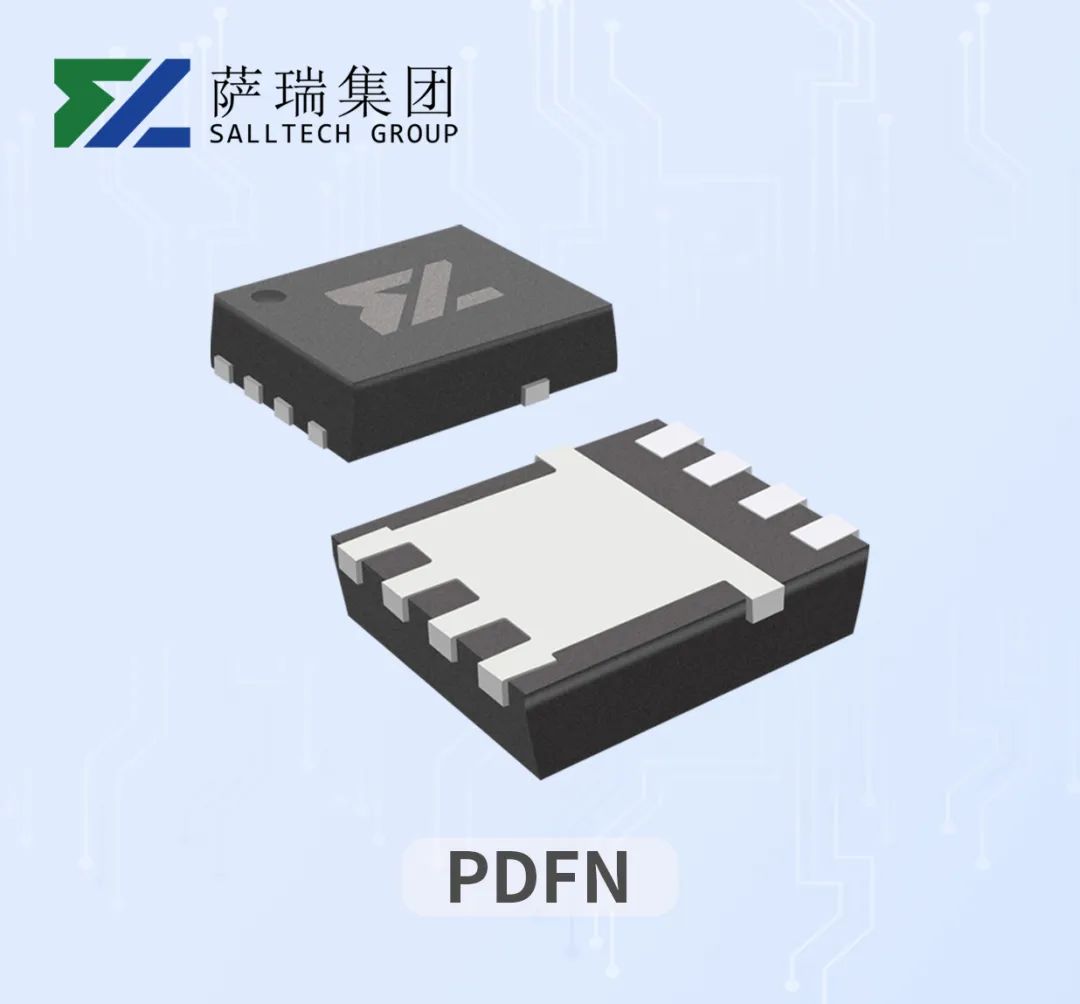

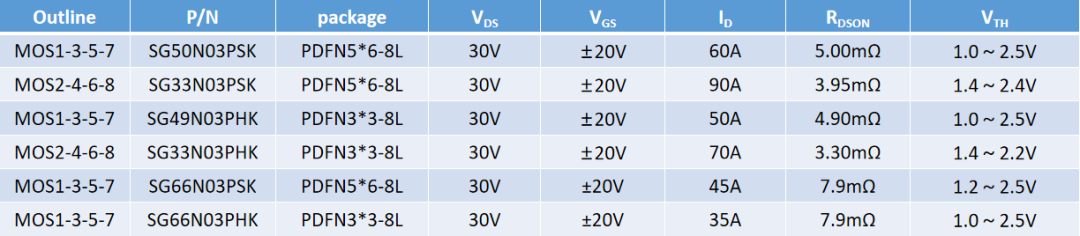

　　推荐使用萨瑞微MOSFET系列

萨瑞微电子MOSFET产品在主板CPU供电应用与接口防护方案

萨瑞微电子MOSFET产品在主板CPU供电应用与接口防护方案

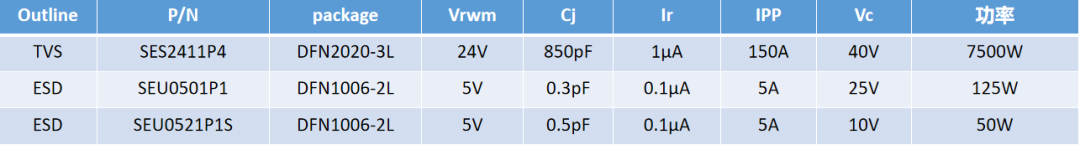

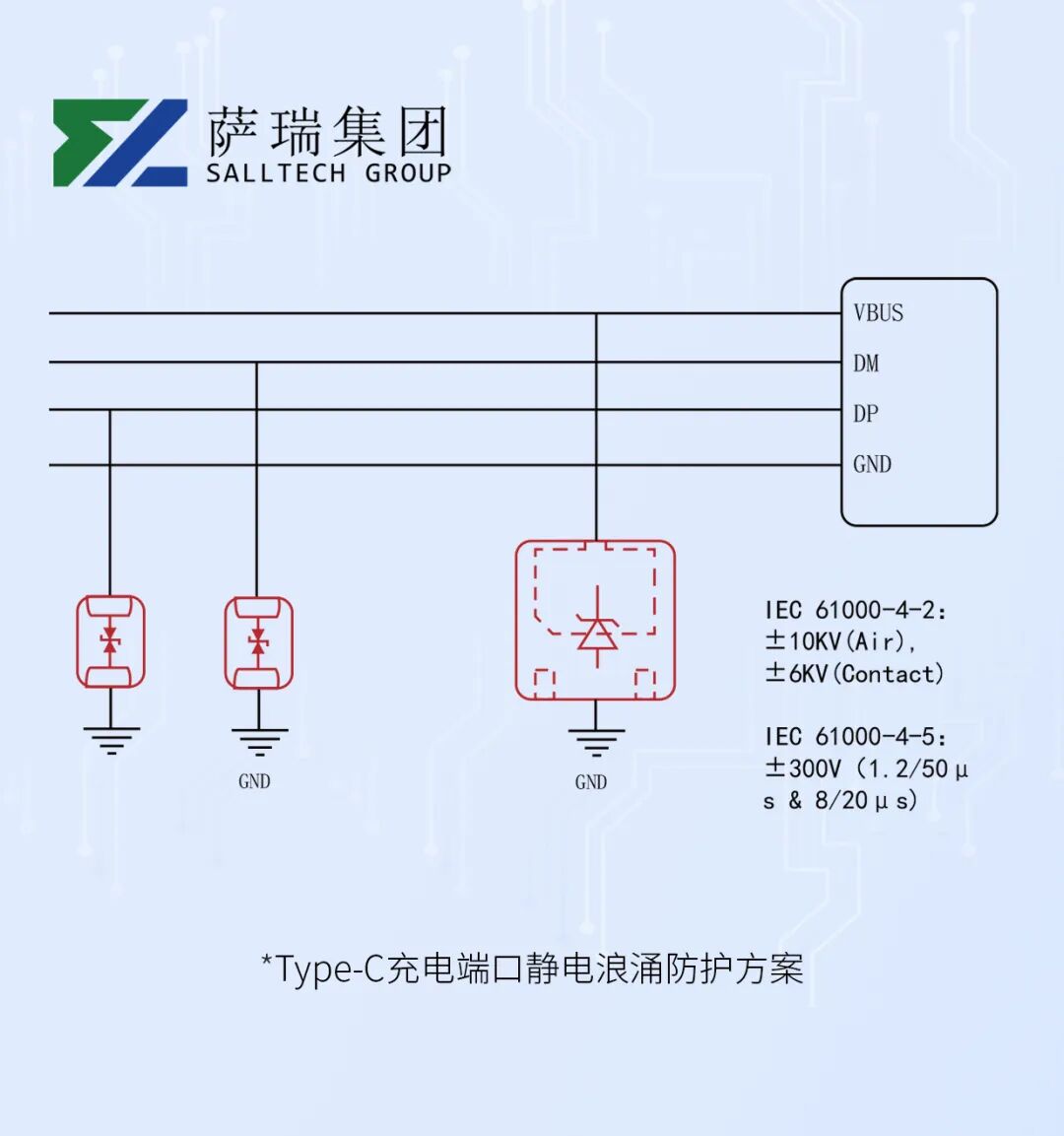

　　02 Type-C端口静电浪涌防护方案

萨瑞微电子MOSFET产品在主板CPU供电应用与接口防护方案

萨瑞微电子MOSFET产品在主板CPU供电应用与接口防护方案

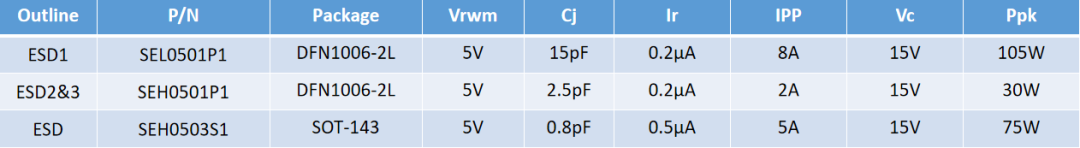

　　03 USB2.0静电防护方案

萨瑞微电子MOSFET产品在主板CPU供电应用与接口防护方案

萨瑞微电子MOSFET产品在主板CPU供电应用与接口防护方案

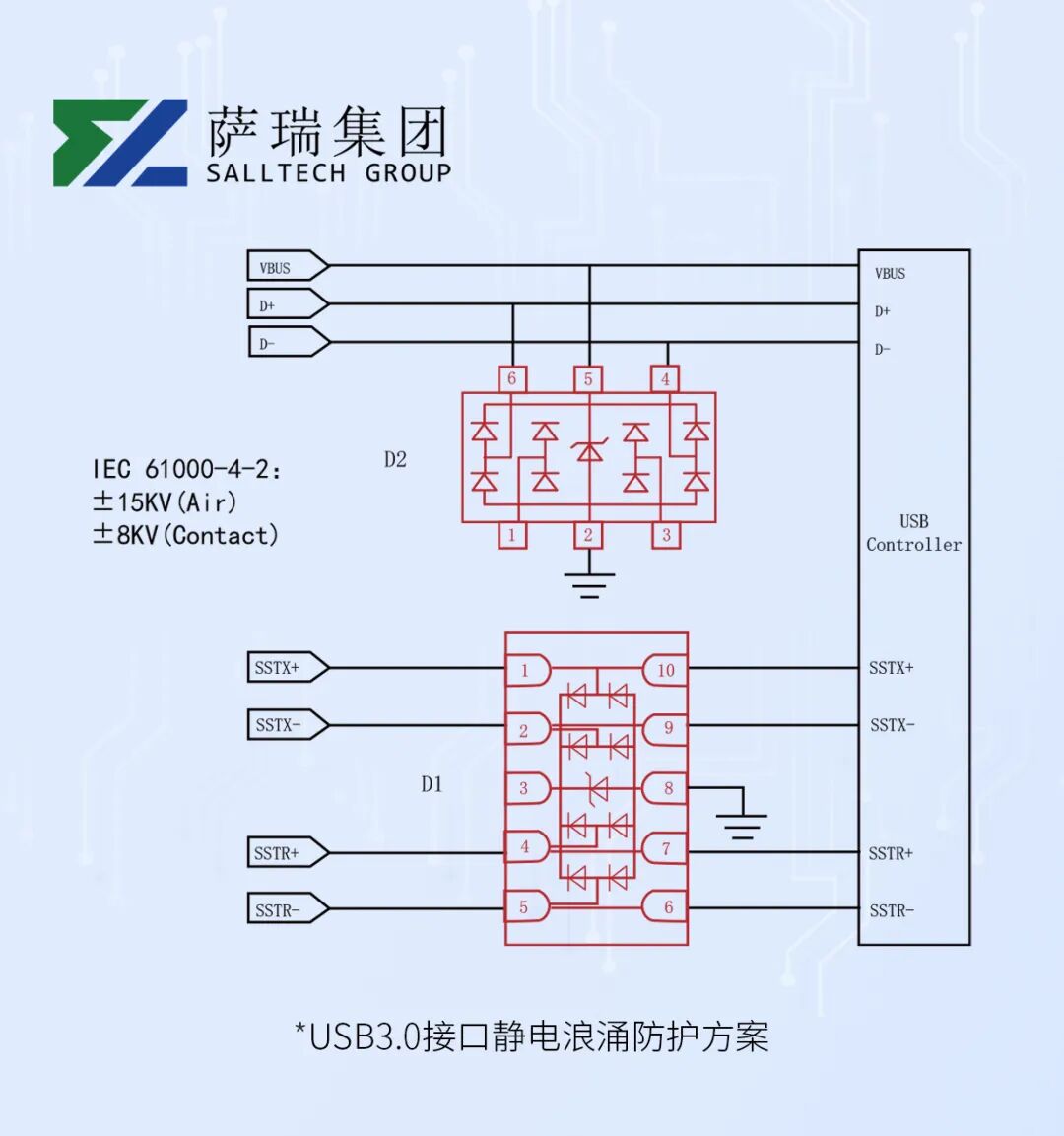

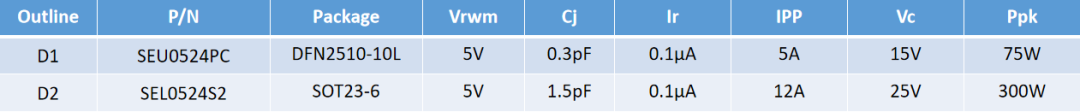

　　04 USB3.0接口静电浪涌防护方案

萨瑞微电子MOSFET产品在主板CPU供电应用与接口防护方案萨瑞微电子MOSFET产品在主板CPU供电应用与接口防护方案

　　结论

　　通过上面的介绍，我们知道MOS管对于整个供电系统起着稳压的作用，但是MOS管不能单独使用，它必须和电感线圈、电容等共同组成的滤波稳压电路，才能发挥充分它的优势。

　　主板上的PWM(Plus Width Modulator，脉冲宽度调制器)芯片产生一个宽度可调的脉冲波形，这样可以使两只MOS管轮流导通。当负载两端的电压(如CPU需要的电压)要降低时，这时MOS管的开关作用开始生效，外部电源对电感进行充电并达到所需的额定电压。当负载两端的电压升高时，通过MOS管的开关作用，外部电源供电断开，电感释放出刚才充入的能量，这时的电感就变成了“电源”，继续对负载供电。随着电感上存储能量的不断消耗，负载两端的电压又开始逐渐降低，外部电源通过MOS管的开关作用又要充电。这样循环不断地进行充电和放电的过程，从而形成一种稳定的电压，永远使负载两端的电压不会升高也不会降低。
