萨科微MC34063S升降压反相应用方案
萨科微技术团队来自清华大学，是国家级高新技术企业，较早研发出碳化硅功率器件，发展成为集研发、设计、销售和应用技术服务于一体的公司，企业文化有包容性、开放性和创新性。“SLKOR”品牌已在国际上拥有知名度、美誉度，市场占有率持续攀升，取得ISO9001体系和RoHS、REACH、加州65等认证。
萨科微在北京和苏州设有研发机构，深圳总部附设实验室和中心仓。主要产品有二极管三极管、功率器件、电源管理芯片三大系列，逐步推研制霍尔传感器、ADC、BMS、高速光耦、无源晶振等新产品，应用在智能手机、手提电脑、机器人、电动工具、车联网、3C数码、万物智联等行业，与全球一万多家合作伙伴携手共进!
1名称：萨科微MC34063S升降压反相应用方案
1.1 应用：负压电源供电器，机顶盒，电池充电器，液晶电视，交换机，网卡
2芯片采用SOP-8封装
2.1 产品特点
MC34063S是一款单片稳压器子系统，旨在用作直流到直流转换器。该器件包含一个温度补偿带隙基准源、一个占空比控制振荡器、驱动器和大电流输出开关。它可用于降压、升压或反相开关稳压器，也可用于串联线性稳压器。
2.2 工作电压3-36V
3短路保护
3.1 无需外部晶体管时输出开关电流可达1.2A

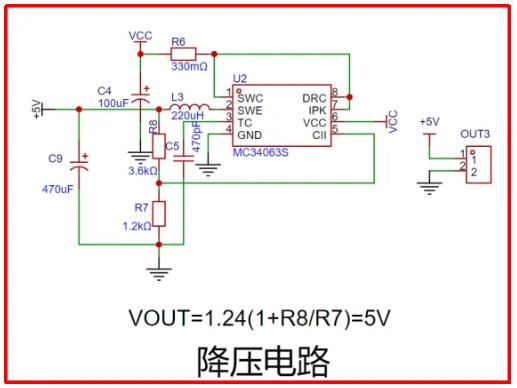

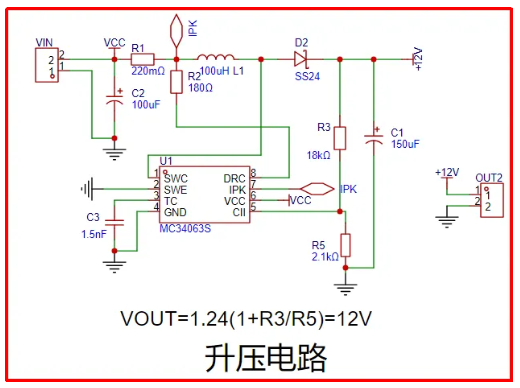

4萨科微MC34063S升降压反相转换应用电路
5应用原理
萨科微MC34063S直流转换器 可以实现升压，降压和反相，内部集成了比较器，用户可以参考规格书搭建外部电路即可实现相应功能。

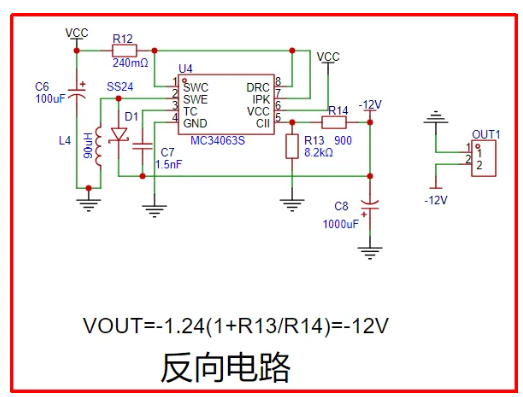

5.1萨科微MC34063S可实现反相，用户在负压供电场景可以使用MC34063S，比如运放的负压供电场景，MC34063S可以设计+ -5V的电源来供电。其内部包含基准源VREF典型值为1.24V。
5.2 萨科微MC34063S工作频率100-100KHZ ,短路保护电流限制，低待机电流的特点，应用非常广泛，在工业领域经常用到负压来给运放供电驱动MOS管，MC34063S特别在小电流领域还是非常不错的产品
5.3 DEMO板中的续流二极管采用萨科微SS24，其低压降大电流的特点也是应用很广泛的一款肖特基二极管

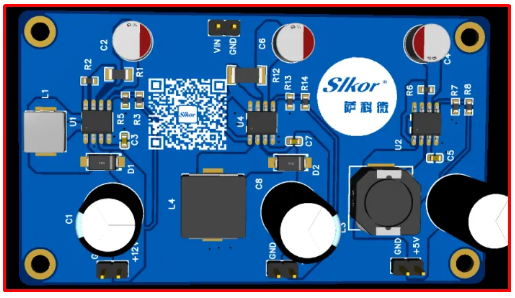

5.4萨科微MC34063S升降压反相转换应用电路DEMO板如下图
6、萨科微MC34063S升降压反相DEMO板BOM表信息如下:
