解决摄像头AON供电痛点，帝奥微DIO8017持续守护画质与续航

Release time：2025-09-22
author：AMEYA360
source：帝奥微
reading：230

　　随着主流手机进入高像素与大底并重的新阶段，AON(Always-On)功能也正在经历多维度的技术革新与体验升级，如何在“低功耗休眠”与“快速唤醒响应”之间实现平衡成为了关键。

解决摄像头AON供电痛点，帝奥微DIO8017持续守护画质与续航

　　帝奥微推出的全新7路LDO PMIC DIO8017凭借每路LDO输出的独立寄存器控制，搭配高PSRR及低噪声、低Drop电压、快速瞬态响应等特性，不仅可以满足AON功能的供电需求，还可提供全场景稳定供电方案。

　　DIO8017简介及主要参数

　　DIO8017是一款具有7路LDO的PMIC，采用了WLCSP-20的超小封装，可提供2路用于大电流DVDD的低压差LDO和5路用于噪声敏感电源轨的高PSRR LDO。DIO8017每路LDO的输出电压都可以通过I2C接口灵活配置，并且集成了故障检测功能和中断指示，可提供体积小、噪声低、损耗少、配置灵活的摄像头模组供电解决方案。

　　主要参数

解决摄像头AON供电痛点，帝奥微DIO8017持续守护画质与续航

　　DIO8017应用框图

解决摄像头AON供电痛点，帝奥微DIO8017持续守护画质与续航

　　图1

　　DIO8017性能解析

　　7路LDO全维度自定义，每路供电都能独立控制

　　1、独立使能与关闭：7路LDO均有独立使能寄存器，每路均可单独拉高/拉低去配置使能位。

　　2、独立电压配置：7路LDO的输出电压均有专属寄存器，可实现不同的电压输出。

　　3、独立限流、主动放电、故障指示配置：7路LDO的限流、主动放电、故障指示等功能均可单独配置，以满足不同的应用场景，提供更精准的故障定位。

　　高PSRR压噪，让摄像头 “拍得更清”

　　对摄像头模组而言，供电噪声是画质的 “隐形杀手”—— 传感器供电有噪声，会导致画面出现杂点;ISP(图像信号处理器)供电不稳定，会影响色彩还原。DIO8017提供的5路高PSRR LDO在1kHz频率下PSRR高达89dB，10kHz下仍保持80dB，即使输入电压有波动，也能把噪声 “压到最低”;甚至到1MHz高频段，PSRR仍有43dB，从源头杜绝噪声对画质的干扰。

　　PSRR vs Frequency解析

　　VIN3~7 to VOUT, VIN3~7 = 3.6 V + 0.2 VPP, VOUT = 2.8 V, IL = 100 mA, COUT = 2.2 μF

解决摄像头AON供电痛点，帝奥微DIO8017持续守护画质与续航

图2

　　快速瞬态响应，负载突变不慌

　　在摄像头模组实际工作中，负载电流的突变是常态，比如自动对焦时马达驱动电流瞬间拉升、切换分辨率时传感器电流骤变等。如果供电芯片的Load transient性能不足，将导致输出电压出现大幅波动，进而可能引发画面出现杂点、色彩失真等异常情况。如果供电芯片的Load transient性能不好，会导致输出电压出现大幅波动，可能会导致画面出现杂点、色彩失真等异常。DIO8017针对不同通道的负载特性，结合高PSRR、低Drop等特性对负载瞬态响应进行了优化，可为摄像头模组的“动态稳定供电”提供关键保障。

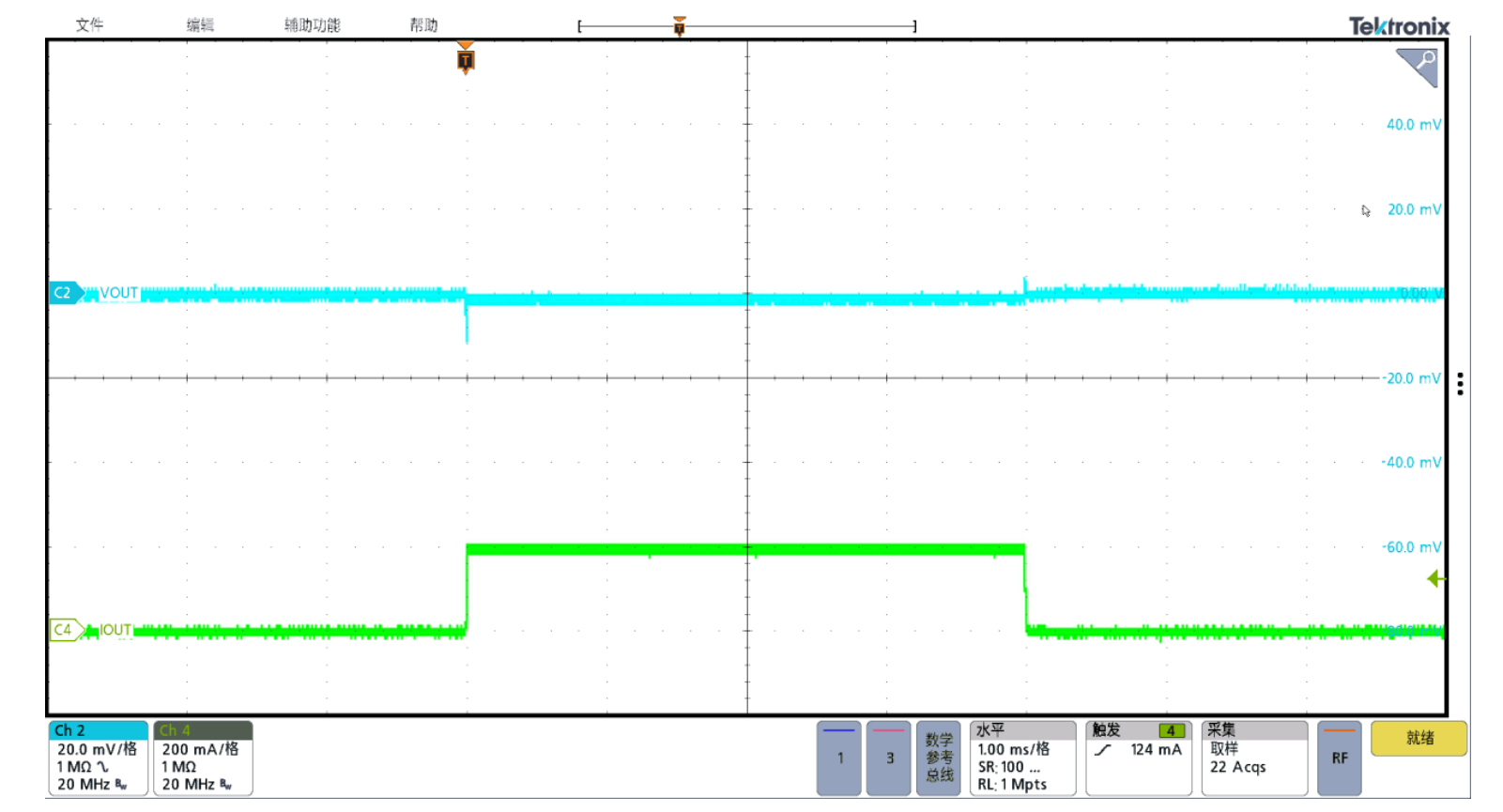

　　Load transient (LDO1~2) : VIN=1.5V, VOUT=1.2V, COUT =4.7uF，1mA<->500mA，上升时间5us

解决摄像头AON供电痛点，帝奥微DIO8017持续守护画质与续航

图3

　　Load transient (LDO3~7): VIN=3.8V,VOUT=2.8V，COUT=2.2uF，1mA<->200mA，上升时间5us

解决摄像头AON供电痛点，帝奥微DIO8017持续守护画质与续航

图4

　　总结

　　DIO8017 —— 摄像头模组的 “全能供电搭档”

　　从超小体积节省PCB面积，到“高PSRR + 快速瞬态响应”守护画质，再到低损耗延长续航，以及每路LDO输出可通过独立寄存器控制，来解决摄像头模组供电遇到的AON方案“丢配置、唤醒慢、功耗高”等痛点，DIO8017可为摄像头供电方案找到低功耗与快速响应之间的最优平衡。
