永铭VHE电容如何破解车规热管理系统的高温高纹波难题？

Release time：2025-09-22
author：AMEYA360
source：永铭
reading：399

　　前言

　　在电动汽车热管理系统中，电子水泵、油泵和冷却风扇等执行器常工作在高温、高振动环境中，传统铝电解电容易因ESR升高、纹波耐受不足而导致控制板异常，甚至系统失效。

　　永铭解决方案

　　电容在高温环境下电解液干涸、氧化层劣化，导致ESR上升、容量衰减、漏电流增加。尤其在高频开关电源中，纹波电流引发的发热会进一步加速老化。

　　VHE系列采用新一代高分子混合介质与电极结构设计，实现：

　　低ESR：VHE新系列的ESR值保持在9~11mΩ(对比VHU更优且波动更小)，拥有更低的高温损耗和更一致的性能。

　　耐大纹波电流：VHE系列的纹波电流处理能力较VHU相比跃升1.8倍以上，更大幅的降低能量损耗与发热量。高效吸收并滤除电机驱动产生的高强度纹波电流，有力保护执行器安全，确保持续稳定运行，有效抑制电压波动对周边敏感器件的干扰。

　　耐高温

　　135℃环境下寿命4000小时，支持150℃严苛环境温度;轻松应对引擎舱内最恶劣的工作介质温度挑战

　　高可靠性

　　相较于VHU系列，VHE系列增强了耐过载与抗冲击能力，确保在突发过载或冲击工况下稳定运行。卓越的耐充放电性能，轻松适应频繁启停、开关循环等动态工作场景，寿命持久。

　　可靠性数据验证&选型推荐

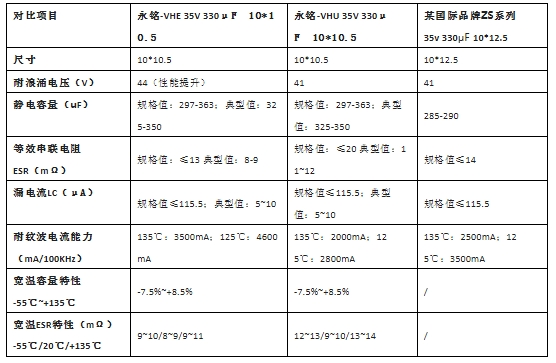

　　实测数据显示，VHE系列在多项性能指标上超越国际竞品：

永铭VHE电容如何破解车规热管理系统的高温高纹波难题？

　　ESR降低至8–9mΩ(典型值);

　　135℃纹波电流能力达3500mA;

　　耐浪涌电压44V;

　　宽温范围内容量与ESR变化率更小。

　　- 应用场景与推荐型号 -

　　VHE系列广泛应用于：热管理控制器(水泵/油泵/风扇)、电机驱动电路

　　推荐型号涵盖25V/35V多个容量规格，尺寸紧凑，兼容性强。

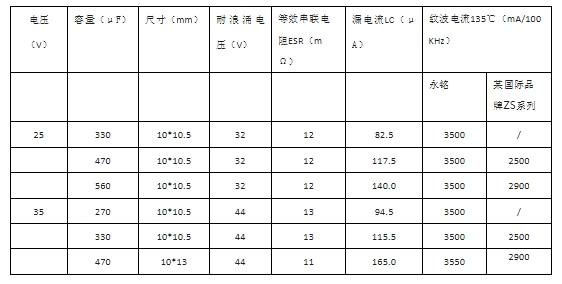

　　以VHE 135℃ 4000H为例：

永铭VHE电容如何破解车规热管理系统的高温高纹波难题？

　　结语

　　永铭VHE系列通过材料与结构创新，显著提升电容在高温、高纹波环境下的性能表现，为新能源车热管理系统提供高可靠性解决方案，助力行业迈向更高效、更稳定的新一代电子架构。


（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）
