如何区分MOS管的三个极

发布时间：2025-09-17 16:03
作者：AMEYA360
来源：网络
阅读量：195

　　MOS管在现代电子电路中应用广泛准确区分MOS管的三个极——源极(Source)、漏极(Drain)、栅极(Gate)，是电路设计和实际应用中的基础环节。下面就一块来了解MOS管的三个极该如何区分吧！

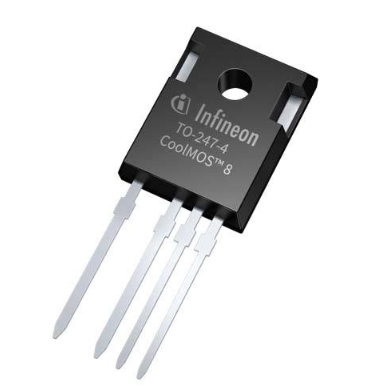

如何区分MOS管的三个极

　　一、MOS管的结构及极的定义

　　MOS管主要有N沟(N-MOS)和P沟(P-MOS)两类，其内部结构类似，但极的定义一致。三极分别为：

　　源极(Source, S)

　　是载流子的输入端，三极管中相当于发射极，电子或空穴由此流入或流出。

　　漏极(Drain, D)

　　是载流子的输出端，对应普通三极管的集电极，电流由源极流向漏极(N沟为电子，P沟为空穴)。

　　栅极(Gate, G)

　　控制通断的输入端，相当于三极管的基极。栅极本身无直流电流流过，仅通过施加电压来形成电场，从而调节源漏间的导通。

　　二、外观与引脚辨识方法

　　1. 常见封装

　　TO-92小功率管(直插式)

　　平面朝前，自左至右：栅极(G)- 漏极(D)- 源极(S)

　　TO-220等功率较大封装(直插式/贴片式)

　　正面(正字面)朝前，自左至右：栅极(G)- 漏极(D)- 源极(S)，背后贴片通常为漏极(D)

　　SOT-23等三脚贴片封装

　　正对引脚，对应的Datasheet上通常有详细标识，常见引脚顺序为：1-G、2-S、3-D

　　不同厂商和封装存在差异，实际以原厂数据手册(Datasheet)为准。

　　2. 电路符号识别

　　栅极(G，Gate)：

　　与其他两极正交，并不与“主体”相接触，通常画在符号的一侧边上。

　　漏极(D，Drain)：

　　位于来源方向的箭头端，经历“通道”流向负载的那一段。

　　源极(S，Source)：

　　有向通道内的三角箭头，N沟MOS箭头朝内，P沟MOS箭头朝外。

　　三、实际区分与检测技巧

　　1. 通过万用表测量(栅极-漏极、栅极-源极间应为绝缘)

　　栅极-源极、栅极-漏极：均为绝缘状态(开路)。

　　源极-漏极测量：根据MOS类型，通过测量正反阻值，且N-MOS、P-MOS特征不同。如N沟MOS“导通方向”为源→漏。

　　2. 阅读Datasheet

　　查阅具体器件的数据手册，能准确找到引脚定义图，是最保险的方法。

　　四、典型应用场合的极的连接

　　开关电路：

　　栅极接升压(N-MOS)或降压(P-MOS)控制信号，源极接地或电源，漏极连接负载。

　　放大电路：

　　栅极接输入信号，通过漏极输出，源极接稳压/偏置。

　　区分MOS管的三个极——源极、漏极、栅极，是电路设计和装配的基础环节。具体可通过外观引脚顺序、符号结构、万用表测量和数据手册查阅等多种方式进行判别。
