一文了解MOS管

　　从计算机芯片到电源管理，从音频放大到高速通信，MOS管的广泛应用推动了现代电子工业的繁荣。已经成为现代电子器件最重要的基础之一。

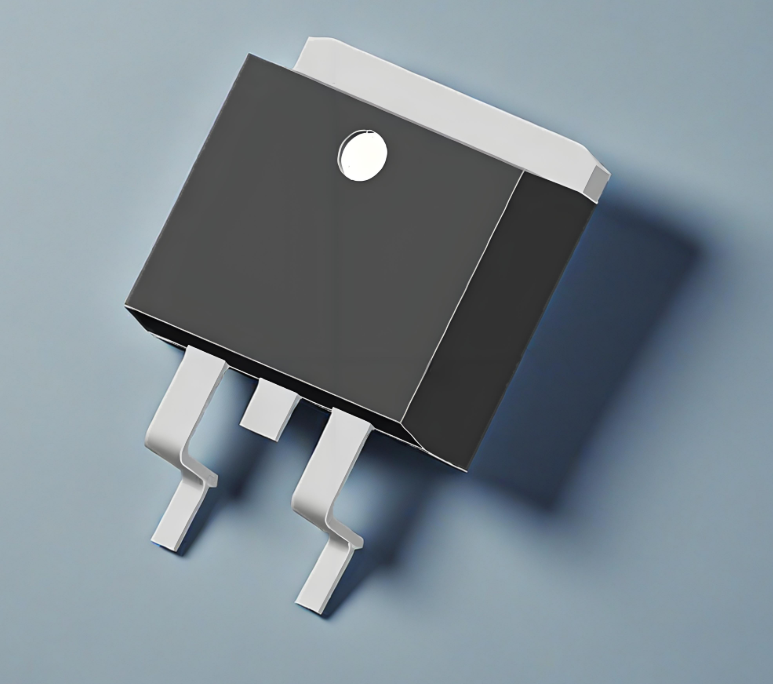

　　MOS管的基本原理

　　MOS管，全称Metal-Oxide-Semiconductor Field Effect Transistor(金属氧化物半导体场效应管)，属于场效应晶体管的一种。它的工作原理基于电场调控导通通道的原理，通过栅极施加电压，控制源极与漏极之间的电流。

　　简单来说，MOS管由源极(Source)、漏极(Drain)和栅极(Gate)三部分组成。核心结构包括一层薄薄的氧化层(通常是二氧化硅，SiO₂)和在其上的金属或多晶硅栅极。当在栅极施加电压时，会在半导体基体内部形成导电通道，从而实现源极到漏极的导通或截止。

　　作用机理

　　栅极电压形成的电场：栅极电压相对于源极产生电场，调节半导体材料中的载流子浓度。

　　导通通道的控制：当栅极电压超过一定阈值电压(Vth)时，导电通道在半导体基体内形成，实现源极到漏极的导通。

　　电流控制：通电状态由栅极电压决定，而不是由源极电压控制，这也是MOSFET的高输入阻抗的原因。

　　MOS管的结构组成

　　典型的MOS管结构主要包括以下几个部分：

　　源极(S)：供电子或空穴进入导电通道的端口。

　　漏极(D)：导通的电子或空穴离开的端口。

　　栅极(G)：控制导通状态的电极。

　　衬底(Substrate)：晶体管的基础半导体连接，通常是硅材料。

　　氧化层(Oxide Layer)：在栅极和半导体基体之间形成的绝缘层，通常为二氧化硅。

　　漂移区和源/漏区：用以形成PN结，确保稳定的导通和截止特性。

　　在制造过程中，通常采用硅基础上，通过氧化层沉积、光刻、扩散或掺杂等工艺，形成所需结构。

　　MOS管的类型分类

　　MOSFET可按照不同标准进行分类，主要包括以下几种：

　　1. 按工作方式分类

　　N沟MOSFET(NMOS)：通过N型半导体形成导电通道，电子载流子为主要载流子，导通速度快，应用广泛。

　　P沟MOSFET(PMOS)：通过P型半导体形成导电通道，空穴为主要载流子，相比NMOS速度较慢，但具有不同的电路特性。

　　2. 按极性分类

　　增强型：在没有栅极电压时，器件处于截止状态，施加正向栅极电压后导通。

　　耗尽型：在没有栅极电压时已导通，通过加偏压可使器件截止。

　　3. 按沟道结构分类

　　平面MOSFET：传统的结构，沟道为平面型。

　　斗篷MOSFET(FinFET)：采用三维结构，沟道呈“鳍”状，增大沟道面积，改善性能。

　　4. 按导通方式分类

　　场效应晶体管(MOSFET)：最常用。

　　绝缘栅晶体管(IGBT)：结合了MOSFET和 BJT(双极型晶体管)优点，适合高电压、大功率场合。

　　MOS管的工作特性

　　1. 阈值电压(Vth)

　　是指栅极电压达到的临界值，使导通通道形成的最低电压。不同类型、结构的MOSFET其阈值电压不同，影响电路设计。

　　2. 导通区域

　　线性区(三极区)：栅极电压高于阈值，漏极-源极电压较低，导通，但漏极电流随漏极-源极电压线性变化。

　　饱和区(数字区)：漏极-源极电压高于某一值，电流趋于稳定，是数字电路中的主要工作区域。

　　3. 转移特性

　　描述在一定漏极-源极电压下，栅极电压变化引起的漏极电流变化关系。对于强化型N沟MOSFET，其转移特性可以用阈值电压作为参数描述。

　　4. 漏极-源极电阻

　　在导通状态下，MOSFET的导通电阻较低，使其成为理想的开关器件。

　　5. 开关速度

　　由寄生电容等参数决定，是高速电子电路的基础。

　　MOS管的应用领域

　　MOS管广泛应用于各种电子电路中，主要涵盖：

　　1. 数字电路

　　微处理器：作为基本开关单元构建逻辑门。

　　存储器：如DRAM、SRAM中的存储单元。

　　数字信号处理器(DSP)：实现高速开关和运算。

　　2. 模拟电路

　　放大器：运用MOSFET的线性区进行信号放大。

　　电源管理：开关电源、DC-DC转换器。

　　传感器接口：MOSFET在模拟信号调节中的作用。

　　3. 电力电子

　　电机驱动：高效率的开关控制。

　　逆变器：转换直流为交流能源。

　　4. 其他特殊应用

　　光电子、传感器接口：由于其高输入阻抗和快响应。

　　智能芯片：在智能手机、平板、车载电子中的广泛应用。

　　MOS管作为现代电子产业的基石器件，以其优异的电性能和广泛的应用成为电子系统中的“核心血管”。从早期的数字电路到现在的智能设备，MOSFET的技术不断革新和优化，推动着电子技术的持续发展。
