力芯微推出36V/3A车规级Buck DCDC

发布时间：2025-09-01 13:27
作者：AMEYA360
来源：力芯微
阅读量：182

　　产品概述

　　ET8134是一款专门为高电源电压转换为低电压供电而设计的大电流同步降压变换器，能够使4.5~38V的电源电压转换成0.923~12V的供电电压。该器件经过优化，支持低等效串联电阻(ESR)输出电容器和超低ESR陶瓷电容器，无需外部补偿元件，可以以最小的外部元件计数运行，并实现了低待机电流。

　　ET8134采用自适应恒时(ACOT)结构，具有快速的瞬态响应能力。为保持高效率，在轻载工作时，ET8134工作在PFM(脉冲调频)模式下，随着负载电流的增大，ET8134能够从PFM无缝切换至PWM(脉冲宽度调制)模式，从而整个负载范围内都能保持高效率。

　　ET8134能够在4.5~38V电压下工作，且具有输入OVP，在电压高达40V以上后可以自动关断芯片以保护后级，此器件还具有软启动、逐周期限流、短路打嗝保护、过温保护等保护机制，为整个系统提供了全方位的保护机制。

　　ET8134采用ESOP8封装，该封装具有良好的散热性能。

　　产品特性

　　内部集成130mΩ和100mΩ内阻的N-Channel FET

　　采用ACOT控制模式，拥有较快的瞬态响应

　　输入电压范围:4.5V to 38V

　　输出电压范围:VFBTH to 12V

　　输出持续电流为3A

　　开关频率:600KHz

　　FB电压为0.923V

　　关机电流小于5uA

　　轻载下PFM工作模式

　　带有预偏置电压启动

　　固定软启动时间1ms

　　逐周期限流保护

　　打嗝保护

　　非锁存UVP和TSD保护

　　输入OVP保护

　　封装：ESOP8 6.0*4.9mm

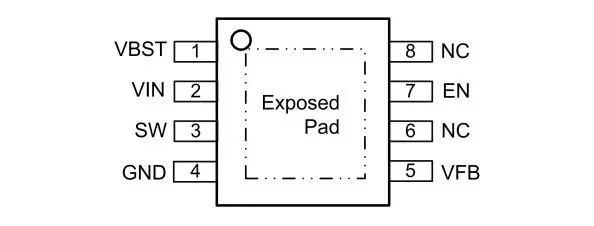

　　管脚定义

力芯微推出36V/3A车规级Buck DCDC

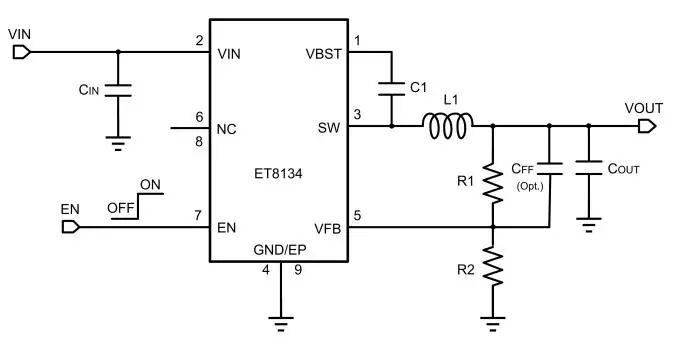

　　典型应用

力芯微推出36V/3A车规级Buck DCDC


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
