力芯微推出USB Type-C PD Controller

Release time：2025-08-28
author：AMEYA360
source：力芯微
reading：1088

　　产品概述

　　随着Typec接口的广泛应用，欧盟为了实现统一充电接口，减少资源浪费，在2022年发布指令EN IEC62680-1-3/62680-1-2欧盟电子产品标准决议，要求电子产品制造商必须将生产制造的产品使用 USB-C 充电接口技术。沙特SASO也明确自2025年1月1日起，沙特市场销售的电子设备接口和智能手机充电器将强制要求统一采用USB Type-C接口类型，同时产品必须符合SASO IEC 62680-1-2:2023和SASO IEC 62680-1-3:2023标准。

　　受此影响，现在很多的电子产品制造商对PD的认证需求也越来越多，像手机、平板等电子产品出口涉及欧盟，沙特等地区，都需要通过PD认证测试，为了满足市场需求，ETEK 推出了符合最新测试规范的PD控制器 ET7324M1，单体PHY满足最新认证测试的Type-C和PD规范要求，支持PD3.1 SPR(100W)，简单的I²C控制接口，小型化封装CSP9，更适合高密度集成的设计场景。

　　ET7324M1作为一颗PD PHY芯片，除了支持基本的Type-C逻辑检测和PD通讯外，还具有如下一些附加特性。

　　产品特性

　　支持最新认证测试IEC 62680-1-2/IEC 62680-1-3。

　　CC支持28V耐压，无惧和VBUS短接，节省外部CC保护芯片。

　　支持在电池耗尽情况下，能够作为SNK角色,使能CC下拉Rd。

　　支持PD的替代模式，可以进行VDM PD消息沟通，用于实现Type-C接口的DisplayPort模式和USB 3.1以上应用。

　　支持DRP CC toggle状态下的低功耗，降低产品待机功耗。

　　支持Type-C附件模式，可以实现模拟耳机、数字耳机的识别，同时也支持Debug Accessory。

　　管脚定义

力芯微推出USB Type-C PD Controller

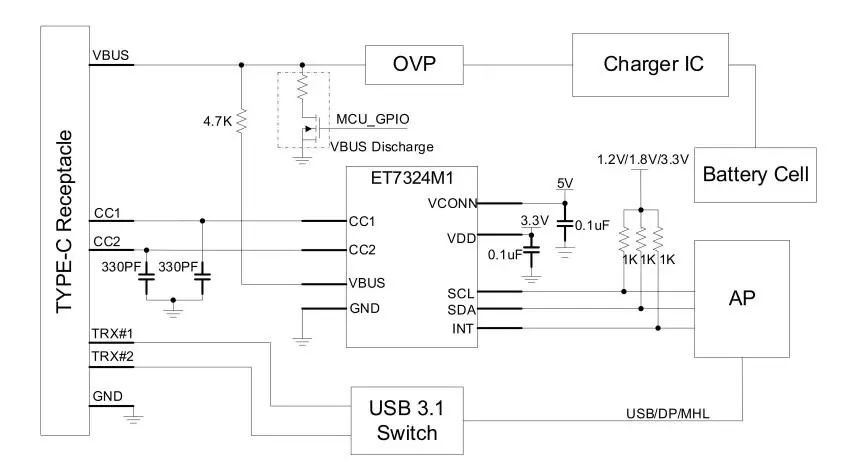

　　典型应用

力芯微推出USB Type-C PD Controller


（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）
