力芯微推出高压USB PD电源开关ET9931

Release time：2025-08-28
author：AMEYA360
source：力芯微
reading：671

　　产品概述

　　USB 技术自发布以来取得了显著发展。作为当前主流的快充协议之一，USB PD 通常通过 USB Type-C 接口实现。这种通用接口已广泛应用于各类电子终端设备。然而，随着 USB PD 传输功率的不断提升和功能的日益多样化，USB Type-C 接口的可靠性也面临严峻挑战。为此，力芯微推出了高压 USB PD 电源开关芯片 ET9931，该芯片具备多重保护功能，可有效增强 USB Type-C 端口的防护能力。

　　ET9931是一款5.0A的单向的USB PD电源开关，专为高精度电源管理与系统保护设计。ET9931通常用于控制连接到系统USB端口的电源传输，并提供必要的保护功能。它包含欠压锁定、过压锁定、反向电流保护和过温保护等功能，在发生故障时将自动隔离电源开关终端。在关断模式下，VBUS与VINT引脚都具有29V的容差。当设备有2个以上的Type-C端口供电时，两个ET9931可以并联使用，支持双电源连接到同一个充电电路，可防止高压电源端向低压电源端倒灌。

　　ET9931默认22V的过压保护阈值，可以通过OVLO引脚的外部电阻来调节OVP阈值。该器件在开关启动前有20ms的去抖动时间，然后进行软启动，来限制浪涌电流。内置±100V的浪涌保护,可以有效地防止端口的异常高压。

　　ET9931的的工作电压为2.9V至20V，适用于USB PD电源隔离应用，能更好的进行保护和提高系统的可靠性。

　　ET9931采用绿色WLCSP15-2.53×1.56mm、0.5mm间距的小型封装，可显著节省PCB布局空间，有效提升电路板集成密度。可在-40℃至+85℃温度范围内正常工作。

　　产品特性

　　宽电源电压范围：2.9V至20V

　　VBUS与VINT引脚容差均为29V

　　高达5A的连续输出电流

　　低导通阻抗：27mΩ(典型值)

　　默认22V的OVLO阈值，可调节过压保护

　　全时段提供两级反向电流保护

　　用于限制浪涌电流的内置压摆率控制

　　开漏的ACK引脚来表明电源状态良好

　　保护电路

　　---过温保护(OTP)

　　---过压保护(OVP)

　　---欠压锁定(UVLO)

　　---反向电流保护(RCP)

　　内置±100V的浪涌保护

　　封装：WLCSP15(2.53mm×1.51mm 0.5mm Pitch)

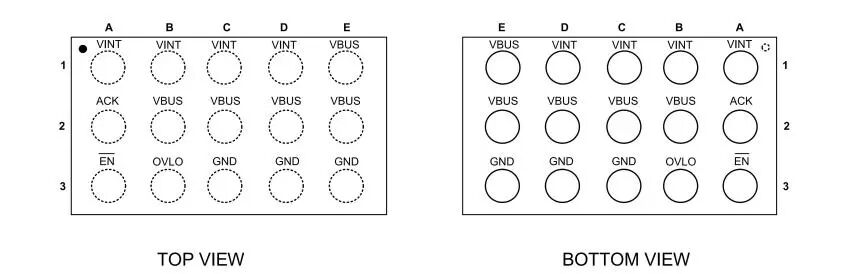

　　管脚定义

力芯微推出高压USB PD电源开关ET9931

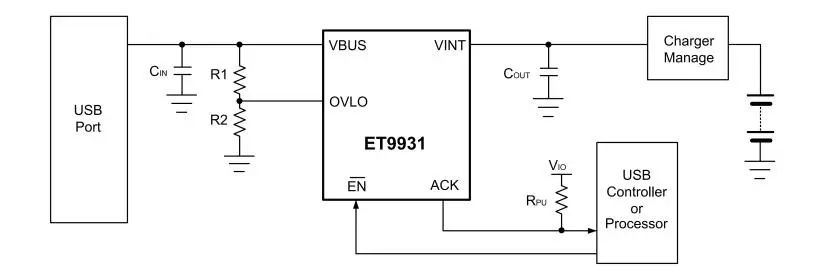

　　典型应用1

力芯微推出高压USB PD电源开关ET9931

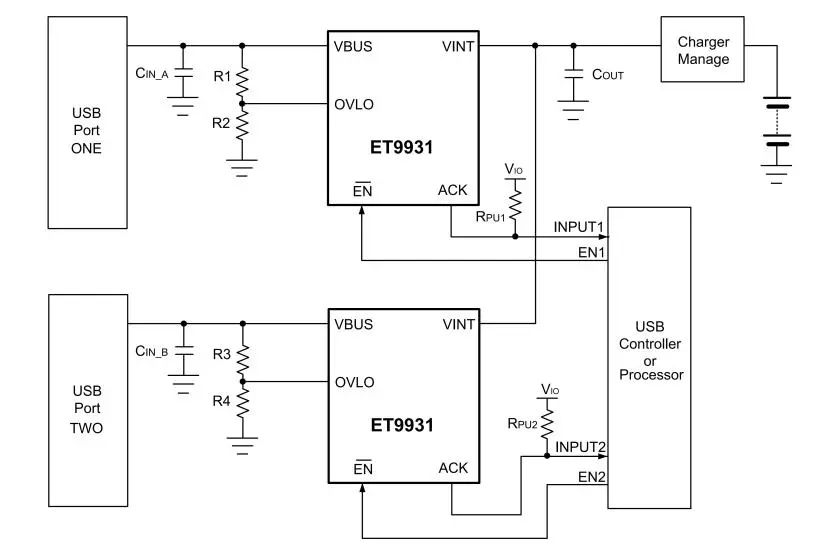

　　典型应用2

力芯微推出高压USB PD电源开关ET9931
