力芯微推出SOT563 17V/3A同步降压芯片

Release time：2025-08-27
author：AMEYA360
source：力芯微
reading：655

　　产品概述

　　力芯微ET81313是一款高度集成、宽输入电压、3A输出同步降压转换器。该器件经过优化，可实现最少的外部组件数量，并且优化了低待机电流。此转换器采用自适应恒定导通时间(ACOT)结构，提供快速瞬态响应。它还支持低等效串联电阻(ESR)输出电容器和超低ESR陶瓷电容器，无需外部补偿组件。在轻载运行期间，ET81313以脉冲频率调制(PFM)模式工作，保持高效率。

　　ET81313的输入电压范围为4.5V到17V，输出可调范围为0.6V到7V，可以广泛应用于12V输入电源供电的场景。另外该器件还具有限流保护、短路打嗝保护、过温保护等等保护机制，能够为系统提供全方位的保护。

　　ET81313采用了SOT563形式的小封装，配合高度集成的内部电路以及简单的外部器件，能够以更小的应用面积去布局。

　　产品特性

　　3A转换器集成60mΩ和34mΩFET

　　采用快速瞬态响应的ACOT模式控制

　　输入电压范围：4.5V至17V

　　输出电压范围：0.6V至7V

　　轻载时采用PFM模式

　　开关频率：1.2MHz

　　关断电流低，小于8uA

　　可从预偏置输出电压启动

　　周期性过流限制

　　打嗝模式过流保护

　　非锁存欠压保护和过热保护

　　固定软启动：1.0ms

　　管脚定义

力芯微推出SOT563 17V/3A同步降压芯片

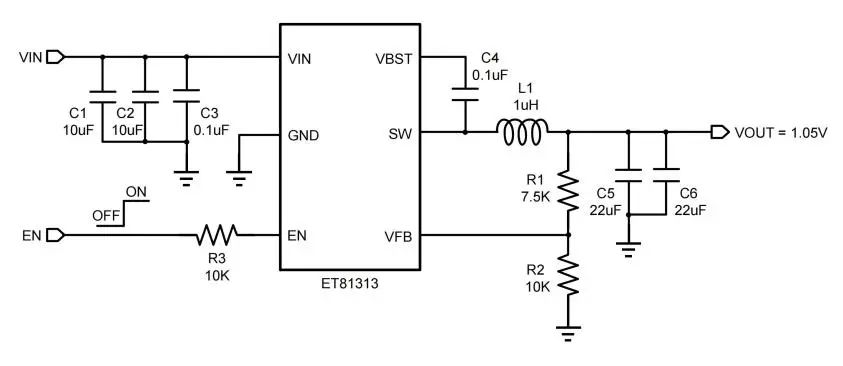

　　典型应用

力芯微推出SOT563 17V/3A同步降压芯片


（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）
