力芯微推出负信号传输音频开关 ET7428

Release time：2025-08-27
author：AMEYA360
source：力芯微
reading：185

　　产品概述

　　ET7428是一款双向、双通道单刀双掷模拟开关，VCC工作电压区间为 2.7V 至 5.5V，非常适合单节锂电池供电的应用场合。

　　ET7428核心优势在于具备负信号摆幅处理能力，可实现低于接地电平信号的无失真传输。其采用先断后合的切换机制，能有效抑制信号跨路径传输时的失真问题。在性能参数上，ET7428拥有低导通电阻特性，通道间导通状态电阻匹配度优异，总谐波失真(THD)指标极低，这些性能特点使其在音频应用领域具有显著的适用性。

　　在实际应用中，ET7428从手机、平板电脑的音频信号路由，到通信基站里信号通道的选择，可以为各类复杂应用提供可靠的信号处理和控制方案。

　　产品特性

　　电源电压范围(VCC)：2.7V ~ 5.5V;

　　导通内阻(RON)：1Ω @ VCC=3.3V;

　　传输信号端口的极限耐压为12V;

　　传输信号端口内置5.8V的过压保护;

　　传输电压范围：-3.6V – 5.5V;

　　高传输隔离性能：-65dB @ 100kHz;

　　各通道可持续带载±300mA;

　　具备先断后合能力(BBM);

　　工作温度范围：-40°C ~ 85°C;

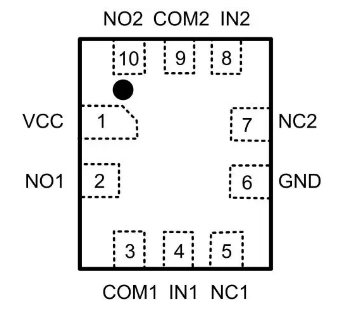

　　管脚定义

力芯微推出负信号传输音频开关 ET7428

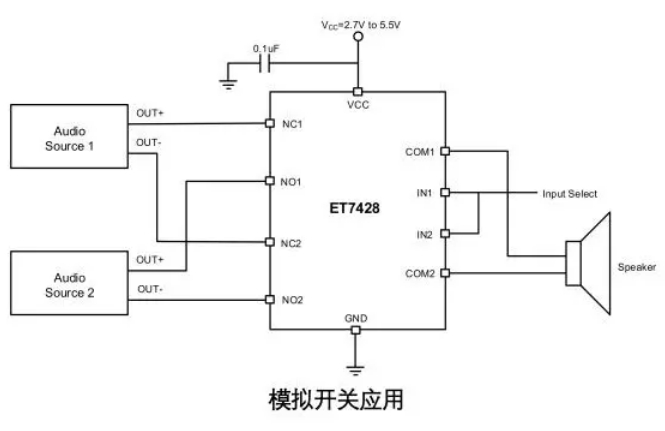

　　典型应用

力芯微推出负信号传输音频开关 ET7428


（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）

Previous：力芯微推出SOT563 17V/3A同步降压芯片

Next：广和通喜提「AIoT优秀方案奖」，MagiCore AI轻量化大模型解决方案获行业认可

Online messageinquiry

reading
力芯微推出SOT563 17V/3A同步降压芯片
行业新闻

力芯微推出SOT563 17V/3A同步降压芯片

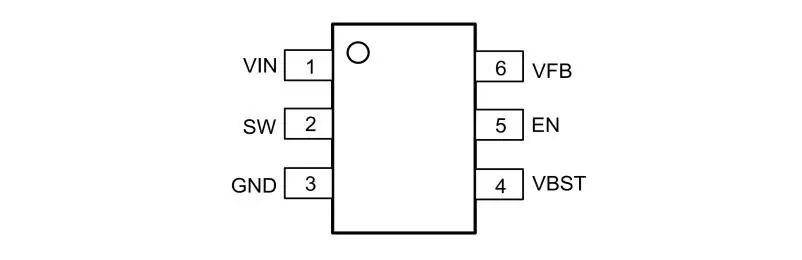

　　产品概述　　力芯微ET81313是一款高度集成、宽输入电压、3A输出同步降压转换器。该器件经过优化，可实现最少的外部组件数量，并且优化了低待机电流。此转换器采用自适应恒定导通时间(ACOT)结构，提供快速瞬态响应。它还支持低等效串联电阻(ESR)输出电容器和超低ESR陶瓷电容器，无需外部补偿组件。在轻载运行期间，ET81313以脉冲频率调制(PFM)模式工作，保持高效率。　　ET81313的输入电压范围为4.5V到17V，输出可调范围为0.6V到7V，可以广泛应用于12V输入电源供电的场景。另外该器件还具有限流保护、短路打嗝保护、过温保护等等保护机制，能够为系统提供全方位的保护。　　ET81313采用了SOT563形式的小封装，配合高度集成的内部电路以及简单的外部器件，能够以更小的应用面积去布局。　　产品特性　　3A转换器集成60mΩ和34mΩFET　　采用快速瞬态响应的ACOT模式控制　　输入电压范围：4.5V至17V　　输出电压范围：0.6V至7V　　轻载时采用PFM模式　　开关频率：1.2MHz　　关断电流低，小于8uA　　可从预偏置输出电压启动　　周期性过流限制　　打嗝模式过流保护　　非锁存欠压保护和过热保护　　固定软启动：1.0ms　　管脚定义　　典型应用
