Littelfuse磁性传感器产品组合扩展 - 高精度TMR角度传感器

发布时间：2025-08-26 16:34
作者：AMEYA360
来源：Littelfuse
阅读量：139

　　Littelfuse宣布推出两款基于TMR的新型磁角度传感器LF53466和LF53464，可以在恶劣环境中以最小的热漂移提供高精度的0-360°角测量。

Littelfuse磁性传感器产品组合扩展 - 高精度TMR角度传感器

　　两款传感器均采用隧道磁阻(TMR)技术，采用双推挽式惠斯通电桥配置，各有四个高灵敏度传感元件，可沿X轴和Y轴进行精确的角度检测。这些传感器具有卓越的热稳定性、广泛的电源电压兼容性和更高的测量精度，是霍尔效应器件的有力替代选项。

　　LF53466采用标准TSSOP8封装，提供精密角度感应，在200-800Gs磁场范围内误差小于0.8°。该产品非常适合机械焊点坚固且易于检查的工业和汽车应用，例如方向盘角度传感器、踏板位置传感器和非接触式电位器。

　　LF53464采用紧凑型LGA8L封装，可在0.6°以下实现更大的精度角误差，并且具有更大的感应距离，因此可以兼容体积更小、成本更低的磁铁。同时也非常适合空间有限的应用，如旋转编码器、旋钮和阀门位置感应，以及消费类设备，包括电动工具和电器。

　　主要功能与特色

　　0-360°角度测量，带X-Y轴感应;

　　TMR技术，可提高磁灵敏度;

　　低角度误差：<0.8°(LF53466TMR)，<0.6°(LF53464TMR);

　　出色的热漂移补偿，确保性能稳定;

　　宽供电电压范围，可灵活设计系统;

　　差分输出，确保稳定的信号完整性;

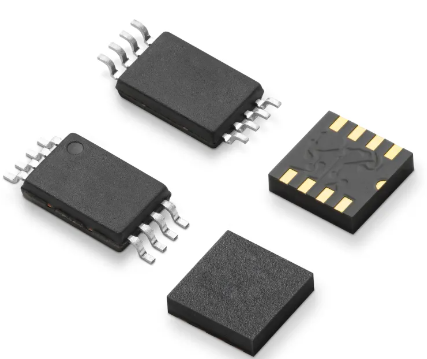

　　两种封装选择：TSSOP8(LF53466-08TMR)便于组装;LGA8L(LF53464-08TMR)适用于小型化设计。

　　传感器全球产品经理Julius Venckus表示：“这些新型TMR全极传感器打开了通往更广阔工业、移动和消费市场的大门，显著扩展了Littelfuse磁传感产品组合。“LF53466和LF53464结合了高精度、热稳定性和封装灵活性，增强了需要速度控制和精确角度检测的应用。”

　　目标市场和应用

　　工业自动化和机器人技术：用于工厂设备和智能机械的旋转位置传感器、绝对角度检测以及机械臂或纵杆控制;

　　机动和非公路车辆：电动自行车、2/3轮车以及建筑或越野电动汽车的转向角、踏板位置和电机控制;

　　消费类和智能设备：电动工具、智能恒温器和电器中的紧凑型传感，包括旋钮和阀门位置传感，可提供直观的用户界面。

　　精密控制系统：高分辨率旋转编码器、非接触式电位器和角度传感器，用于电机反馈、阀门驱动和HMI(人机界面)应用。

（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
