帝奥微：DIA36812 Redriver与DIA3350 Switch助力下一代USB车载电子设计

　　随着汽车智能化、网联化的快速发展，USB3.2作为主流的高速接口标准，广泛应用于车载信息娱乐系统、远程USB端口、车载Hub等场景。Type-C的广泛应用，则进一步实现了充电、数据传输和设备互联的多重功能。

　　帝奥微推出USB3.2应用开关产品DIA3350和Redriver产品DIA36812，这两款高性能信号调理与切换器件，专为满足高速数据传输和复杂接口管理需求而设计。作为国产首款通过AEC-Q100认证的车规级产品，为汽车电子高速互联提供了完美的解决方案。

　　产品一 DIA36812

　　DIA36812是一款国内首发的车规级USB3.2 Gen1信号中继器，专为高速数据传输设计，支持5Gbps速率。器件支持均衡和去加重，均衡器会对USB传输通道上的损失进行补偿，优化信号完整性，助力客户通过USB-IF测试，是USB3.2 Gen1长距离传输和汽车高速互联的理想解决方案。

　　DIA36812的核心优势

　　1. 车规级可靠性，严苛环境稳定运行

　　DIA36812通过AEC-Q100认证，工作温度范围覆盖-40°C至105°C，满足汽车电子对高低温、振动和电磁干扰的严苛要求。其ESD防护能力(HBM ±2000V，CDM ±750V)进一步保障了车载环境的稳定性。

　　2. 双通道设计，信号无损传输

　　作为双通道USB3.2 Gen1 Redriver，DIA36812支持5Gbps高速数据传输，通过可编程接收均衡(4/6/10/14dB)和输出去加重(0/2/2.5/4dB)，有效补偿长距离传输中的信号衰减。

　　3. 超低功耗，智能省电

　　采用先进的低功耗架构，DIA36812在四种模式下灵活切换，并保持低功耗;其接收检测机制可自动检测总线状态，并动态调整功耗，从而显著提升能效比。

　　正常工作模式：234mW

　　节能模式：4.5mW

　　挂起模式：0.153mW

　　关机模式：0.072mW

　　4. 高度集成，简化设计

　　集成50Ω终端电阻和软启动电路，减少外部元件数量;QFN-24(4mm x 4mm)小型封装，适合空间受限的车载布局。此外，支持热插拔和LFPS检测，符合USB 3.2标准，兼容性强。

　　DIA36812具有比竞品更优的性能：

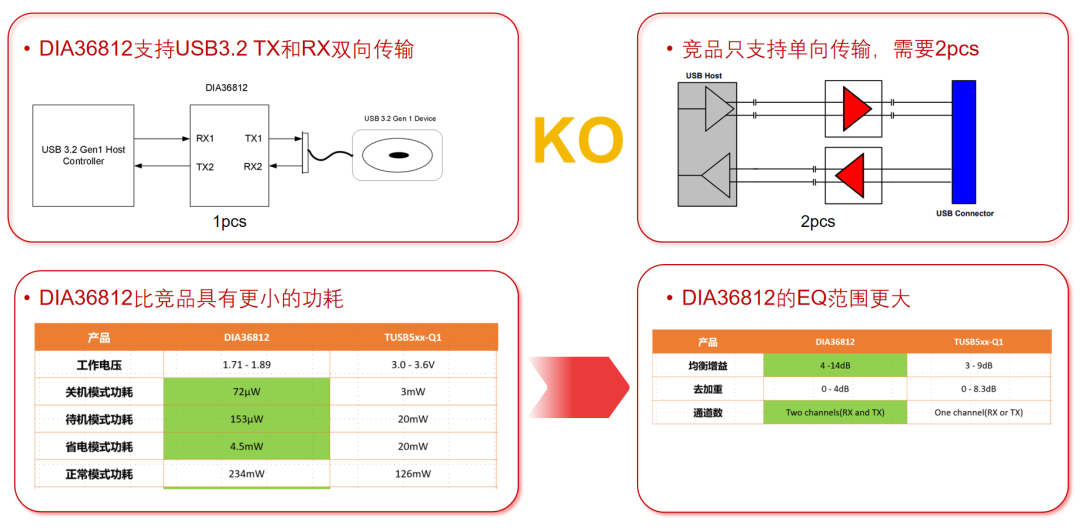

图1. DIA36812和竞品对比

　　DIA36812典型应用场景

　　· 车载信息娱乐系统：为高清视频传输提供稳定信号。

　　· 远程USB端口：延长传输距离，解决信号衰减问题。

　　产品二 DIA3350

　　DIA3350是一款国内首发的车规级USB3.2 Gen2 10Gbps的高性能开关，专为Type-C接口应用设计。其2:1切换功能通过S控制引脚实现，支持USB3.2 Gen1/Gen2、10GE、SAS 3.0等多种高速协议。

　　DIA3350广泛应用于Type-C生态系统、汽车多媒体接口(如中控单元、后排娱乐系统)、FPD-Link II/III切换及MIPI DSI/CSI-2信号切换等场景。

　　DIA3350的核心优势

　　1. 车规级可靠性，无惧严苛环境

　　产品通过AEC-Q100认证，工作温度范围覆盖-40°C至125°C，适应汽车高温、高振动场景。

　　2. 超高速率与低损耗，信号无损切换

　　支持USB3.2 Gen2(10Gbps)及10GE、SAS 3.0等协议，带宽高达12GHz。

　　插入损耗可低至-0.77dB(2.5GHz)，通道间串扰低至-38dB，确保高速信号完整性。

　　支持type-c接口正反可插，大大增加了使用的方便性，尤其在车辆行驶过程中，用户不必担心方向错误即可进行快速连接。

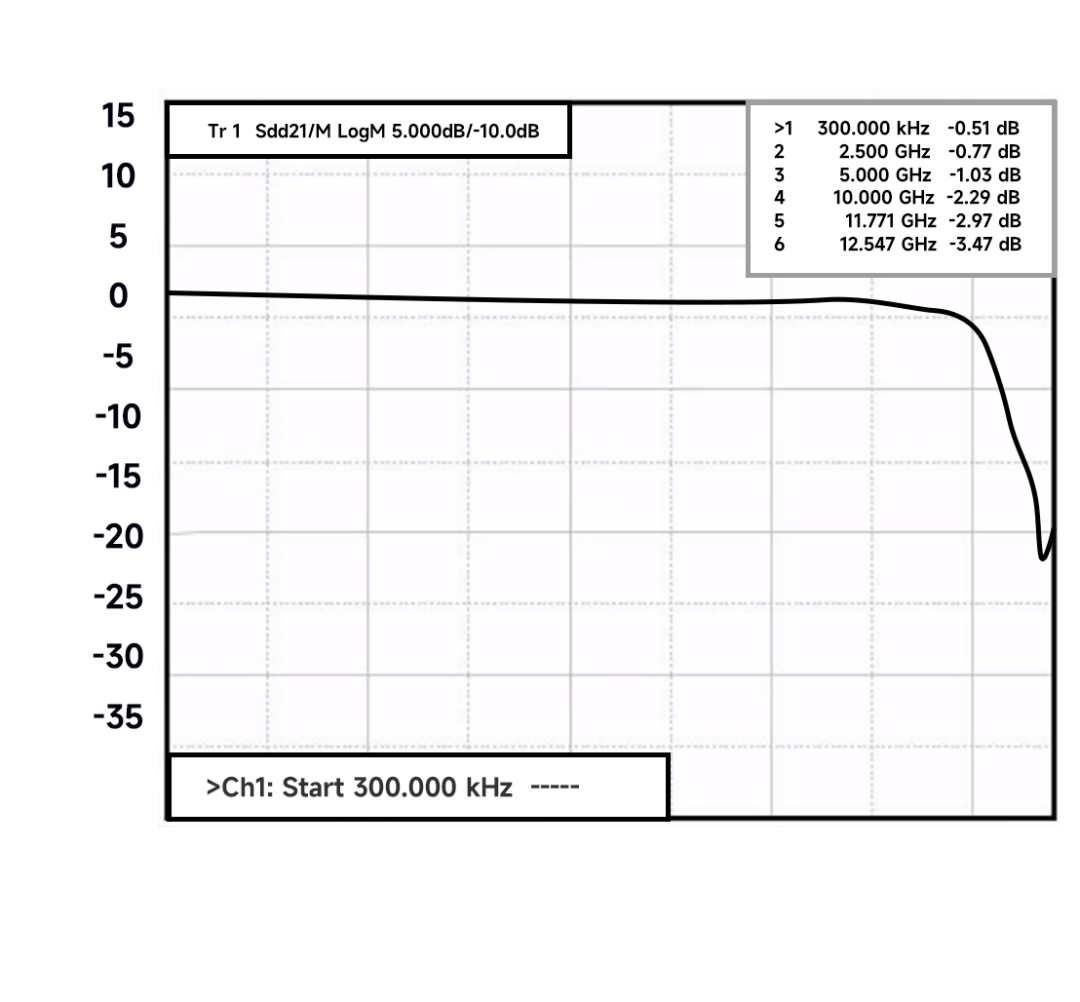

图2. DIA3350 差分带宽及插损

图3. DIA3350 导通阻抗

　　3. 智能低功耗，提升能效比

　　工作电流低至21μA(5V供电)，关断电流<0.5μA，显著降低系统能耗。

　　4. 高集成与易设计，加速量产

　　具有可湿性侧面QFN-20封装，可实现自动光学检测(AOI)。

　　集成双向切换功能，通过S控制引脚灵活选择信号路径，简化Type-C接口设计。

　　DIA3350典型应用场景

　　· 智能座舱多屏互动：实现中控屏、副驾屏与后排娱乐屏的高速信号切换。

　　· 车载Type-C：支持USB3.2、DisplayPort等多协议切换，扩展连接能力。

　　DIA36812+DIA3350整理方案优势：为复杂系统提供完整解决方案

　　1. 信号链优化：

　　DIA36812可补偿USB3.2长走线损耗，DIA3350实现多设备USB接口信号路由，二者结合显著提升系统USB3.2信号完整性及方案应用，尤其针对Type-C接口应用。

　　2. 汽车电子兼容性：

　　均满足AEC-Q100标准，支持宽温(-40°C至125°C)和车载EMC要求。

　　3. 功耗管理：

　　DIA36812的自动节能模式与DIA3350的低静态电流(21μA)协同降低系统总功耗。

　　为什么选择帝奥微车规级USB产品?

　　· 国产首款车规USB开关和Redriver：填补国内空白，供应链安全可控。

　　· 性能媲美国际大厂：实测数据表明，产品参数达到行业领先水平。客户项目实测眼图改善显著。

　　· 一站式服务支持：帝奥微提供完善的技术文档(如参考设计、测试报告)和本地化服务，加速客户量产。

　　· 产品持续开发能力：帝奥微车规USB产品包括USB2.0开关，eUSB2 repeater，USB3.2开关和USB3.2 redriver。

　　客户应用案例

　　某Tier1客户在国内汽车品牌的智能座舱项目中，采用的方案使用Type-C接口，增加DIA36812后，测试眼图明显改善，目前产品已成功应用于客户项目。

图4 客户Type-C USB接口方案

　　测试条件：Vin = 13V, Without Redriver, 远端损耗-3dB。

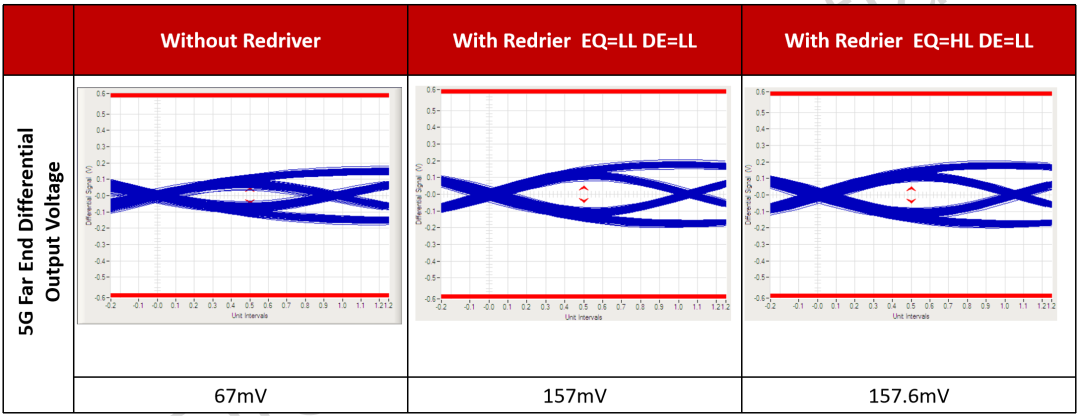

图5 客户项目增加DIA36812眼图对比测试
