润石推出高压车规级LED灯驱动芯片 RS3702-Q1

Release time：2025-08-25
author：AMEYA360
source：润石
reading：704

　　RS3702-Q1是一款三通道高侧LED驱动芯片，采用车规级工艺，最大化安全余量设计，具有高达45V的耐压承受能力，每一通道均提供最大150mA的驱动电流，支持PWM亮度调光，并提供全面的自诊断功能，包括LED开路、对地短路以及单个LED短路检测。与RS3703-Q1相比，区别主要在于是否支持板级亮度分级设置和NTC温度检测调节电流。

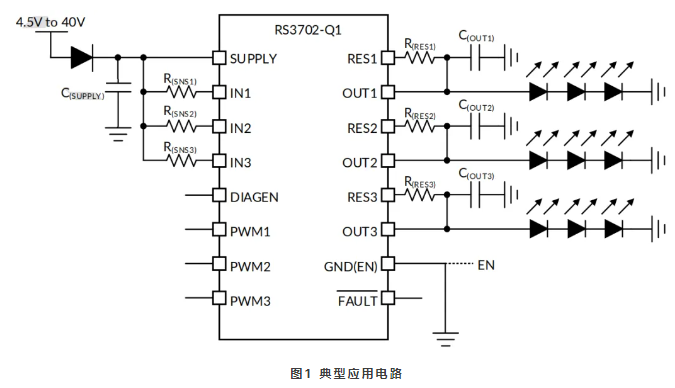

润石推出高压车规级LED灯驱动芯片 RS3702-Q1

　　RS3702-Q1主要设计用于车尾灯、高位刹车灯、侧标志灯驱动，以及车内小灯的驱动，比如各种指示灯、顶灯、阅读灯、氛围灯。

　　主要特性如下：

　　Ø 输入电压支持4.5V~40V，极限耐压高达45V

　　Ø 通过外部分流电阻实现热共享功能

　　Ø 故障模式下具有低耗电功能

　　Ø 三通道高精度电流调光

　　每通道最大150mA输出电流

　　全温度范围内±5%控制精度

　　通过外部电阻设置电流

　　支持PWM独立调光

　　Ø 低Dropout电压，300mV@150mA

　　Ø 提供自诊断和保护功能：

　　LED开路，具有自动恢复功能

　　LED对地短路检测，具有自动恢复功能

　　支持自诊断并具有可调阈值

　　可配置为连带失效或仅失效通道关闭的故障总线(N-1)

　　支持热关断

　　Ø 工作结温范围：-40°C ~ 150°C

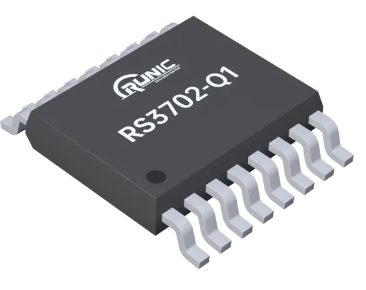

润石推出高压车规级LED灯驱动芯片 RS3702-Q1

　　乘用车各部件的供电目前仍然以12V电压总线为标准，商用车以24V电压总线为主，接口热插拔瞬间或者传统油车在打火瞬间电池的浪涌电压，在电路设计时工程师都会重点防范，选用高耐压的降压芯片会有更加可靠的安全余量。RS3702-Q1高达45V的耐压余量提供了可靠的应对能力，可以轻松应对这些浪涌电压的冲击。

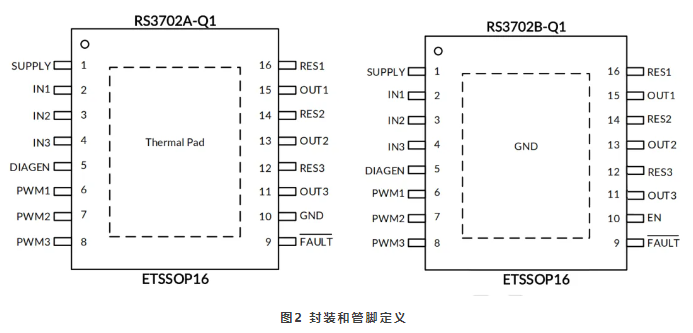

润石推出高压车规级LED灯驱动芯片 RS3702-Q1

（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）
