力芯微推出大电流高精度湿度检测OVP ET9545L

Release time：2025-08-25
author：AMEYA360
source：力芯微
reading：772

　　产品概述

　　随着电子产品发展，用户对设备可靠性要求提升，其中对端口可靠性愈发重视。USB Type-C端口采用对称设计支持正反插，具有高速数据传输、高功率供电，用于数据传输、设备充电、视频输出(支持4K)，音频传输等，被广泛使用。但在日常生活中，Type-C端口作为关键的连接部位经常会暴露在潮湿的环境中，水汽或者生活用水等各种水分渗入接口中可能会引发故障。从接触不良、充电不稳定到设备微短路或短路，甚至导致损坏设备。为此，力芯微新推出一款耐高压、低导通阻抗的端口高精度湿度检测过压保护开关ET9545L，可检测端口潮湿及充电线缆插入后的接触状态。

　　ET9545L是一款5.5A持续电流能力具有过压保护和湿度检测功能的大电流保护器件。在使用湿度检测时，MD引脚连接IN或GND时触发。将器件的MD引脚放置在靠近IN脚的位置，在正常情况下，MD引脚处于悬空态，此时VB=0.9VVA，检测到水分，FLAG通过控制逻辑设置为高;如果USB接口的水汽导致MD引脚连接到GND，则VMDT

　　ET9545L的输入电压范围为3.2至28V，内部6.8V的OVLO阈值;可以通过OVLO引脚的外部电阻来调节OVP阈值。内置±80V的浪涌保护，可以有效地防止端口的异常高压。

　　ET9545L采用绿色WLCSP12-1.55×1.10mm、0.4mm间距的小型封装，可显著节省PCB布局空间，有效提升电路板集成密度。可在-40℃至+85℃温度范围内正常工作。

　　产品特性

　　宽电源电压范围：3.2V至28V

　　高达5.5A的连续输出电流

　　低导通阻抗：20mΩ(典型值)

　　默认6.8V的OVLO阈值，可调节过压保护

　　过压关断响应时间：50ns(典型值)

　　输入湿度检测(MD)

　　开漏的FLAG引脚来表明电源状态良好

　　---FLAG高电平：故障状态(过压/湿度/欠压)

　　---FLAG低电平：输入电源稳定

　　内置±80V浪涌保护

　　保护电路

　　--过温保护(OTP)

　　---过压保护(OVP)

　　---欠压锁定(UVLO)

　　封装：WLCSP12(1.55mm×1.10mm 0.4mm Pitch)

　　管脚定义

力芯微推出大电流高精度湿度检测OVP ET9545L

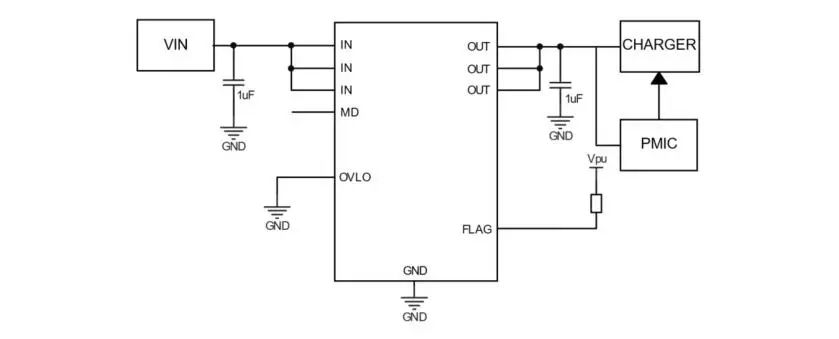

　　典型应用

力芯微推出大电流高精度湿度检测OVP ET9545L
