力芯微推出60V/300mA低功耗LDO ET5H7XX系列

Release time：2025-08-25
author：AMEYA360
source：力芯微
reading：193

　　产品概述

　　随着现代智能化的发展水平逐渐提高，智能化设备对于电源芯片性能的要求越来越高，并且有高压输入，低功耗，抗干扰能力较强的性能要求，因此，高压LDO芯片的需求也日益增高。

　　力芯微推出一系列低功耗低压差线性稳压器ET5H7XX，静态电流3.0µA，输出电流300mA，拥有EN使能管脚，输出可固定配置1.8V - 15V，采用先进的CMOS工艺和PMOSFET传输器件，具备低噪声与快速启动、动态瞬态增强、低压差、低静态电流等多种优势特性，适用于对功耗要求严格的便携式设备，以及对电源稳定性和瞬态响应有较高要求的无线通信设备等领域。

　　产品特性

　　输入电压范围：2.8V - 60V

　　输出电压：1.8V - 15V

　　静态电流：3.0µA

　　Dropout典型值：在负载300mA且输出电压为3.0V时为1200mV

　　出色的负载/电源瞬态响应

　　高纹波抑制：1KHz时为56dB

　　多种封装形式：SOT89-3, SOT23-5, SOT23-3, ESOP8

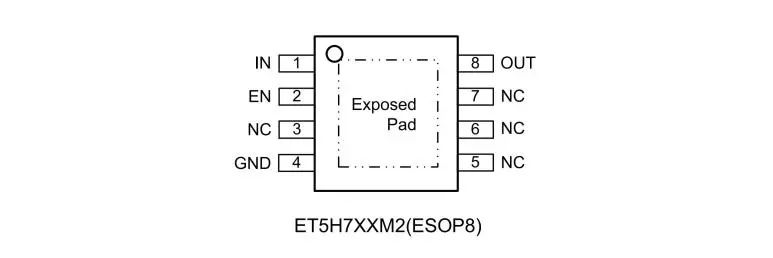

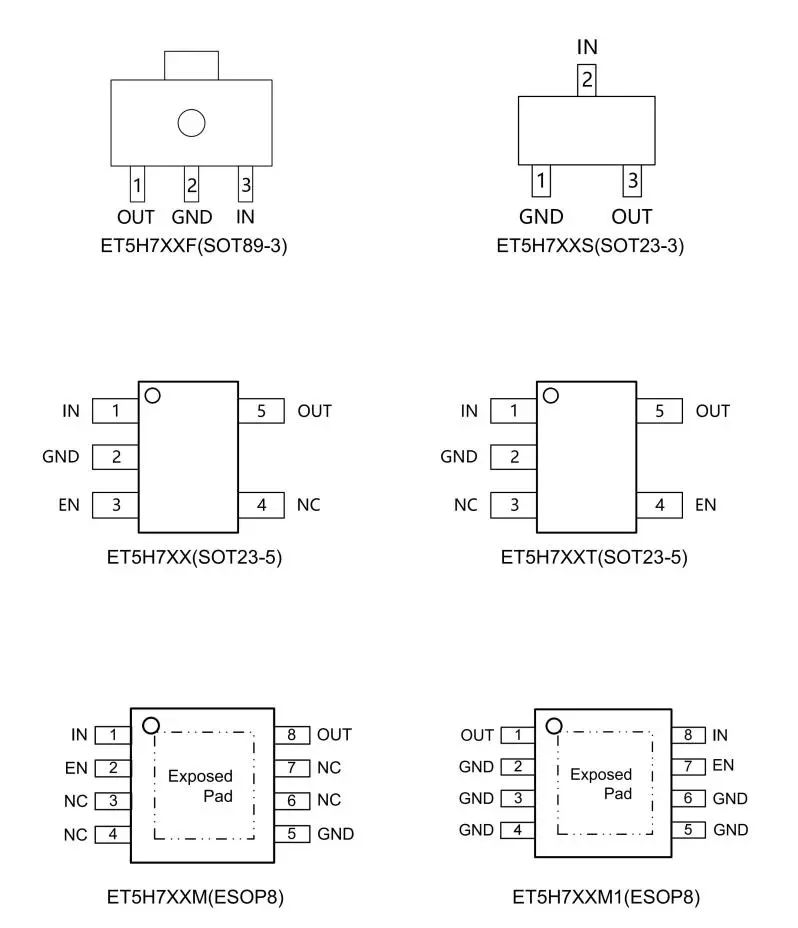

　　管脚定义

力芯微推出60V/300mA低功耗LDO ET5H7XX系列力芯微推出60V/300mA低功耗LDO ET5H7XX系列

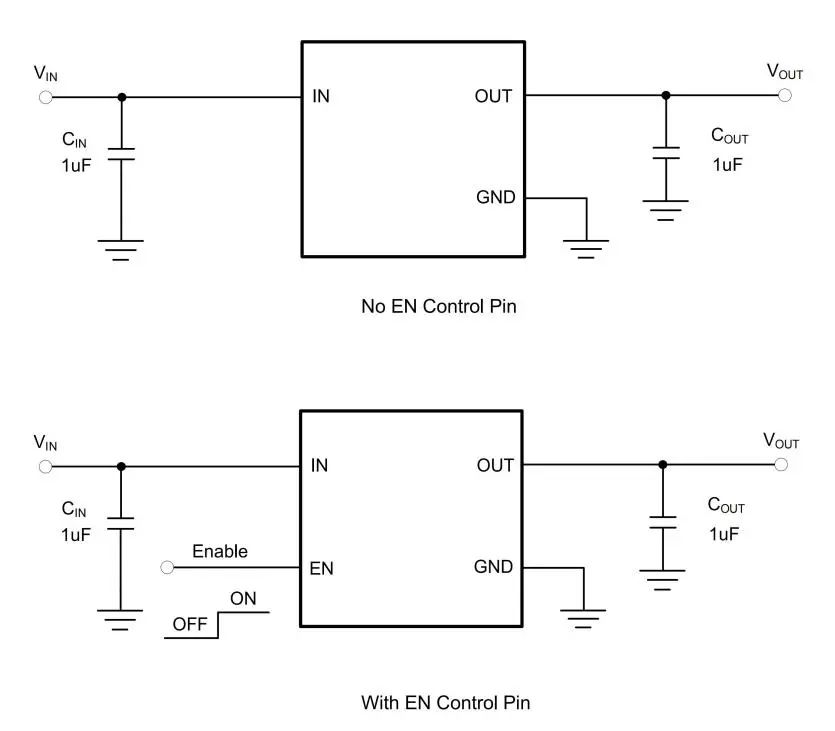

　　典型应用

力芯微推出60V/300mA低功耗LDO ET5H7XX系列


（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）
