如何通过硬件电路优化降低ESD干扰

Release time：2025-08-25
author：AMEYA360
source：网络
reading：189

　　在电子电路系统设计中，工程师处理ESD有时候总觉得没有头绪，主要原因是ESD测试难以量化，每次测试的结果也会存在差异，所以凭感觉处理起来很‘玄学’。 简单说起来就是ESD对系统内部存在干扰，但处理起来常常就是一团乱麻，监测不到ESD泄放路径。单从电路增加ESD防护设计维度有时候是无法达到目的，所以PCB设计是解决ESD防护问题中非常重要的一环，但必要时还是要配合ESD器件共同达到抑制的目的。

　　无论是普通电路系统还是高速电路系统，对于EMC的处理都很有必要，今天就分享几个PCB Layout几个原则，可以大大减小EMC出现问题的概率。PCB布局的ESD防护思路是：敏感的信号或者电路远离静电放电测试点，信号环路面积最小化噪声耦合，降低参考地平面电位差保持信号参考电平稳定。

如何通过硬件电路优化降低ESD干扰

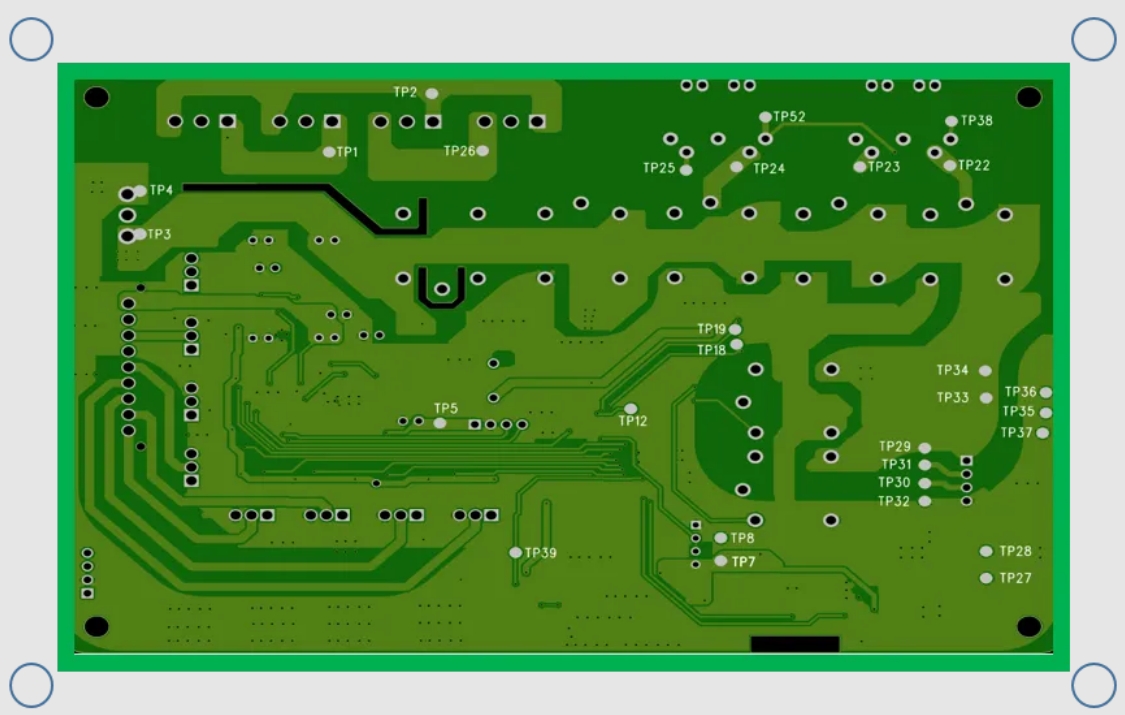

图1.PCB Layout示意图

　　如图1所示，PCB Layout设计建议参考

　　1. 单层PCB设计时，设置良好的接地平面和电源平面，信号线尽可能紧靠电源平面层或接地平面，保证信号回流时的通路以最短，信号环路最小的原则。

　　2. 多层PCB层叠设计必须保证比较完整的GND平面，所有的 ESD泄放路径直接通过过孔连接到这个完整的GND平面，其他层尽可能多的铺 GND。

　　3. 在PCB四周增加地保护环路，关键信号(RESET/Clock等)与板边距离不小于 5mm，同时必须与布线层的板边GND铜皮距离不小于 10mils。

　　4. 在电源和接地之间设计高频旁路电容，要求等效串联电感值(ESL)和等效串联电阻(ESR)越小越好

　　5. 对于部分ESD 整改难度较大的IO，可将IO GND独立出来，与电源GND用磁珠连接，以防止ESD能量进入GND。

　　另外，在PCB布局时做好敏感器件的保护、隔离，一些敏感模块如射频、音频、存储器可以添加屏蔽罩。但屏蔽罩的整体成本太高，ESD保护器件具有更好的性价比，但如何选用合适的ESD器件才是关键，配合PCB的线路设计达到防护目的。

如何通过硬件电路优化降低ESD干扰

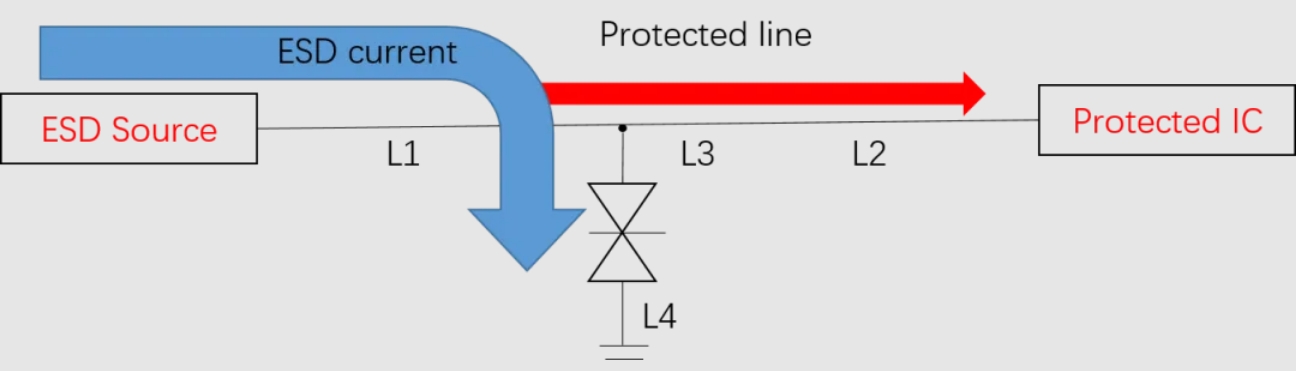

图2.ESD泄放路径避免能量进入保护电路

　　放电事件通常通过接口(如连接线)或人工端口(如USB、音频)迫使电流 IESD (图2)迅速进入系统。使用ESD二极管保护系统免受ESD影响，取决于ESD二极管能否将 IESD 分流到地，在选用ESD器件时需要注意如下参数：

　　1.工作电压 (VRWM)

　　VRWM工作电压是指建议器件工作电压范围，应用电路最高电压超过该值时会导致漏电流增大，从而损坏器件和影响系统运行。建议电路应用电压≤ ESD 器件的工作电压VRWM。

　　2.结电容(Cj)

　　ESD器件与信号并联使用，而ESD半导体设计时的寄生电容，对于高速信号应最大限度地减小结电容Cj以保持信号完整性。

　　3. IEC 61000-4-2等级(Contact discharge/ Air discharge)

　　IEC61000-4-2等级体现器件在接触放电和空气放电的稳健性。接触放电是指用静电枪向ESD器件放电时该器件可承受的最大电压。空气放电是指使用静电枪空气间隙向ESD器件放电时该器件可承受的最大电压。

　　4.ESD器件通道数

　　ESD器件有单通道和多通道不同封装类型。多通道是内部集成多个单通道器件，根据应用需求，多通道器件可实现更小尺寸方案并节省PCB空间，当然，单通道器件可提供更高的设计灵活性。

　　5.单向与双向

　　双向ESD器件可同时具有正负工作电压的电路中(±3.3V等)，因此，双向ESD器件可支持数据信号在正负电压之间切换的接口(如模拟信号/RS233等)。单向ESD只有工作在正电压范围，但具有更好的负钳位。

　　6. 钳制电压(Vc)

　　钳制电压表示瞬态脉冲下作用于ESD器件时2端的压降，钳制电压越低意味能更好的保护后级的电子元件。瞬态测试包含静电和浪涌，不同测试条件下钳制电压不同，选型前确认具体测试需求和后级极限损坏电压，保证器件选型的合理性

　　综上，要想从PCB布局+ESD二极管实现最好的静电防护，很大程度上需要从整机系统上优化设计。因为设计人员无法控制 IESD，所以降低对地阻抗是将钳制电压最小化的主要方法。设计建议如下(图3)。

如何通过硬件电路优化降低ESD干扰

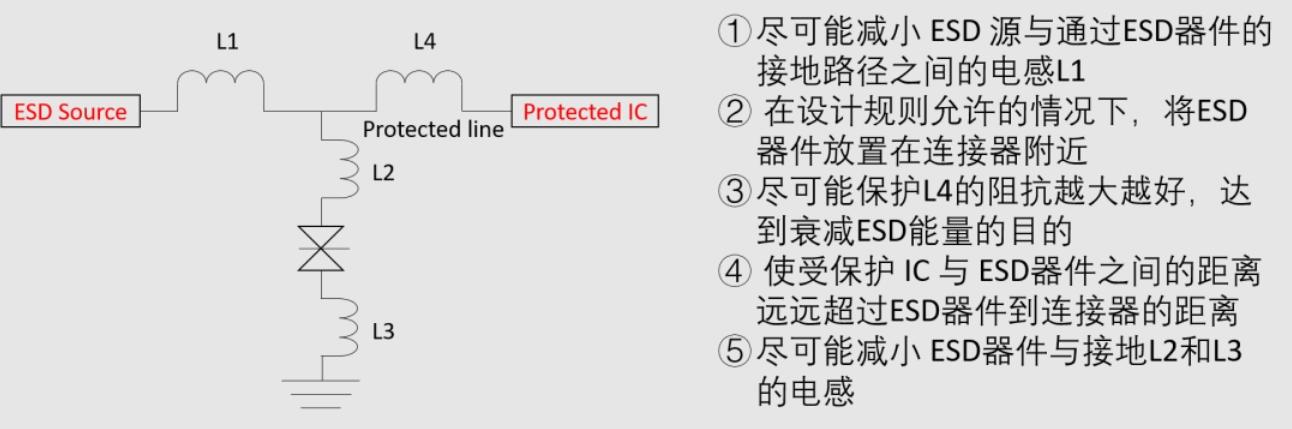

图3.ESD二极管PCB优化建议
