力芯微推出高性能USB开关 ET74752

发布时间：2025-08-21 11:31
作者：AMEYA360
来源：力芯微
阅读量：391

　　产品概述

　　ET74752是力芯微推出的高性能DPDT USB 2.0开关芯片，集成过压保护(OVP)和浪涌防护功能，专为智能设备接口安全设计。支持480Mbps高速传输，带宽达1GHz(单端)。其核心优势在于多重保护机制：当检测到D+/D-引脚电压超过5.1V时，OVP功能自动切断通路，可耐受24V DC输入;同时支持35V浪涌防护，有效保护下游电路。

　　芯片工作电压范围宽(2.3V~5.5V)，功耗极低(工作电流32μA，待机0.1μA)，支持双1:2或2:1灵活切换，通过SEL和OEB引脚实现通道独立控制。提供两种微型QFN10L封装(1.8mm×1.4mm/2.0mm×1.5mm)，适用于智能手机、USB Type-C接口、PC扩展坞等场景。其快速切换(3μs)、高隔离度(-90dB@100kHz，实测值)和宽温工作(-40°C~+85°C)特性，满足严苛环境下的高可靠性需求，是紧凑型设备接口保护的理想解决方案。

　　产品特性

　　USB 2.0 高速传输;

　　带宽高达1GHz(单端);

　　过压保护(OVP)：自动切断超过5.1V的异常电压，耐受24V DC输入;

　　通道持续通流能力：800mA;

　　低功耗设计(ICC)：32uA;

　　灵活配置：支持双1:2或2:1切换模式;

　　工作温度范围：-40°C ~ 85°C;

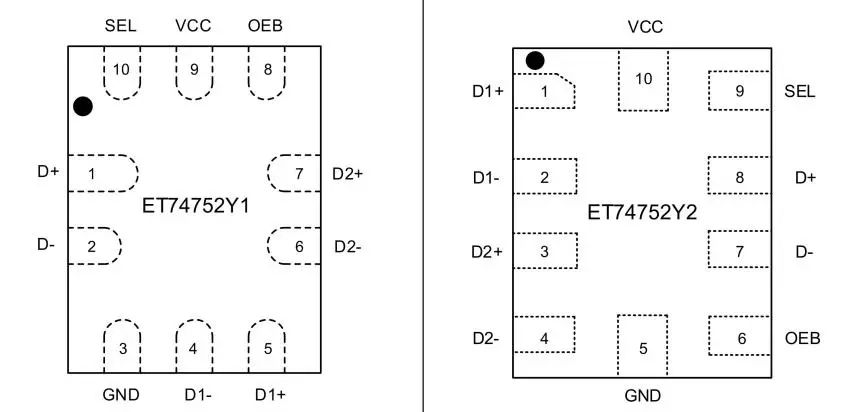

　　管脚定义

力芯微推出高性能USB开关 ET74752

　　典型应用

力芯微推出高性能USB开关 ET74752

（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
