力芯微推出40V/300mA低功耗LDO ET5H5XX系列

Release time：2025-08-21
author：AMEYA360
source：力芯微
reading：376

　　产品概述

　　随着现代智能化的发展水平逐渐提高，智能化设备对于电源芯片性能的要求越来越高，并且有高压输入，低功耗，抗干扰能力较强的性能要求，因此，高压LDO芯片的需求也日益增高。

　　力芯微推出一系列低功耗低压差线性稳压器ET5H5XX，静态电流2.8µA，输出电流300mA，采用先进的CMOS工艺和PMOSFET传输器件，具备低噪声与快速启动、动态瞬态增强、低压差、低静态电流等多种优势特性，适用于对功耗要求严格的便携式设备，以及对电源稳定性和瞬态响应有较高要求的电子设备如：笔记本电脑、智能穿戴设备、无线通讯等领域。

　　产品特性

　　输入电压范围：3.0V - 40V

　　输出电压：1.8V,3.0~13V

　　静态电流：2.8µA

　　Dropout典型值:

　　在负载300mA且输出电压为5.0V时为1000mV

　　出色的负载/电源瞬态响应

　　高纹波抑制：1KHz时为52dB

　　多种封装形式:

　　SOT89-3;SOT23-5;SOT23-3;DFN4(1×1)

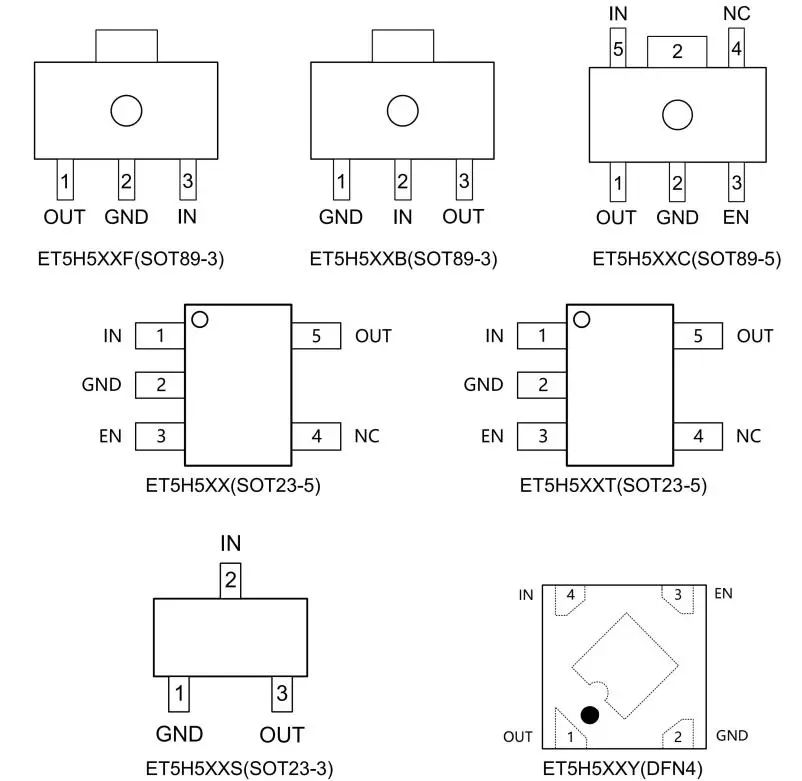

　　管脚定义

力芯微推出40V/300mA低功耗LDO ET5H5XX系列

　　典型应用

力芯微推出40V/300mA低功耗LDO ET5H5XX系列
