力芯微推出GPIO扩展芯片ET6416

发布时间：2025-08-19 13:12
作者：AMEYA360
来源：力芯微
阅读量：840

　　产品概述

　　在科技日益发展的今天，折叠屏手机逐渐成为热门产品，成为智能手机创新最活跃的领域之一。小米，OPPO，VIVO，荣耀等手机主力厂商也纷纷推出各家折叠屏手机。

　　折叠屏手机结构异常复杂，两块屏幕、多个传感器(内屏、外屏、铰链区域)、复杂的排线，SoC自带的GPIO引脚数量，根本不够用!尤其是在铰链区域，需要密集部署传感器来精准检测开合角度、速度、状态，所以折叠铰链中的布线，面临空间困境。

　　力芯微重磅推出16bit I²C GPIO扩展芯片，支持1.65~5.5V电平转换，可以有效节省系统IO资源，简化PCB布线，降低系统成本。这颗仅3x3mm的微型芯片，以三种方式破解困局：

　　1. 接口倍增： 通过I²C总线扩展出16路GPIO，为主控芯片释放珍贵接口资源;

　　2. 空间重构： 将铰链区数十条排线精简为2-4条总线，布线空间节省40%以上，简化了主板到副板的FPC走线。

　　3. 信号中继站： 集中管理铰链区域、副屏区域等远端的众多传感器信号(如角度磁铁检测的霍尔传感器、跌落检测传感器、屏幕状态检测等)。

　　除了在手机领域外，还广泛应用于智能穿戴设备、各种嵌入式应用领域，智能家居、工业控制等。

　　产品特性

　　16bit GPIO扩展

　　工作电压范围：1.65V to 5.5V

　　支持双向电平转换

　　极低的静态电流损耗：典型值 1.5uA@VDDP=5V;典型值 1.0uA@VDDP=3.3V

　　IO输入/输出独立可配

　　硬件复位输入信号，低电平有效

　　400 KHz 快速模式(Fast-mode)I²C总线，2个I²C拓展地址

　　GPIO端口最大驱动能力 25mA，直接驱动 LED

　　封装形式：ET6416 BGA24 (3mm×3mm);ET6416Y QFN24 (4mm×4mm)

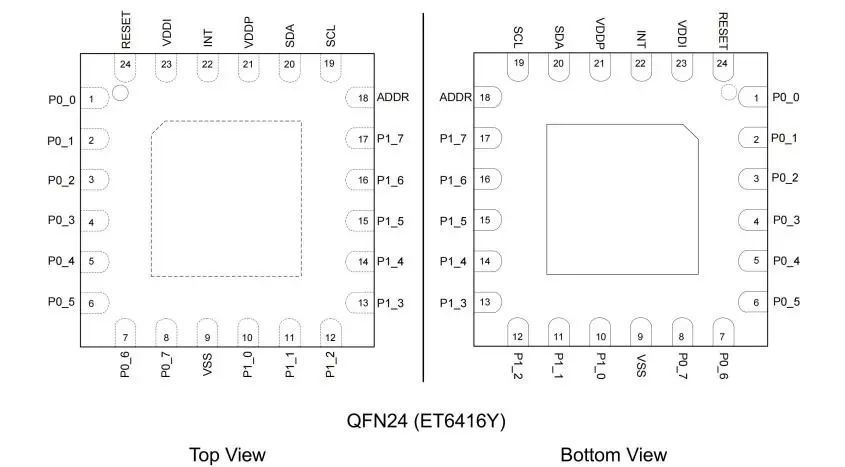

　　管脚定义

力芯微推出GPIO扩展芯片ET6416

力芯微推出GPIO扩展芯片ET6416

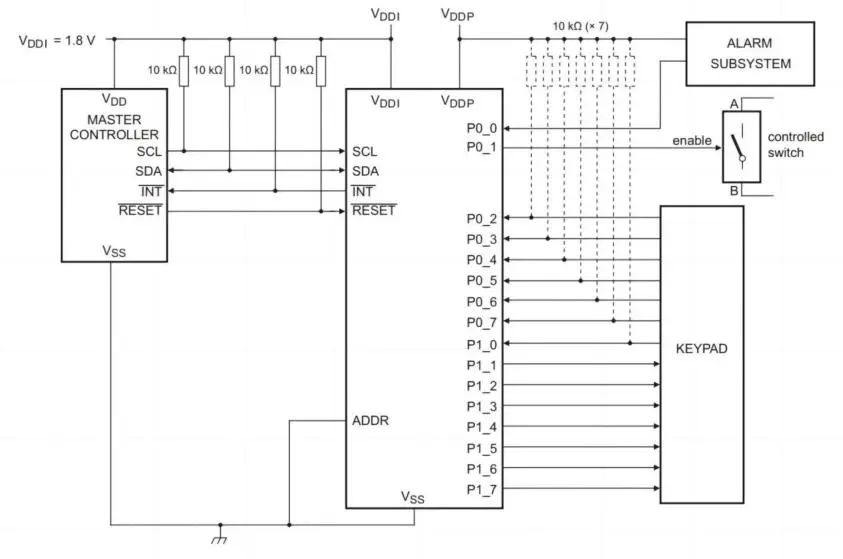

　　典型应用

力芯微推出GPIO扩展芯片ET6416


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
