力芯微推出共阴极16段8位恒流驱动电路ET61934

发布时间：2025-08-19 13:10
作者：AMEYA360
来源：力芯微
阅读量：199

　　产品概述

　　传统LED驱动芯片在电压波动或点亮数量变化时易导致电流波动，影响显示亮度的稳定性。为满足小型LED点阵屏对高稳定性、抗干扰及精准调光的需求，力芯微ET61934应运而生，其采用I²C通信协议与恒流驱动技术，解决了传统方案中亮度不均的问题，适用于对显示一致性要求较高的场景。

　　该芯片支持最大16×8点阵(128个LED)，扫描行数可在1~8行间灵活配置，通过减少扫描行数可提升单点驱动电流至50mA。其提供4种设备地址选择，支持多芯片级联扩展。核心优势在于精准恒流控制：整体输出电流32级可调，单通道4级可调，彻底消除因电压或点亮数量变化引起的亮度波动。内置消隐功能与RC振荡器保障高刷新率显示效果，显著降低残影。芯片具备低功耗特性，休眠模式下电流仅5μA，集成软件复位、硬件保护及抗干扰I²C接口(400Kbps速率)，配合上电/掉电复位功能提升系统可靠性。封装提供EQSOP28(S型)与SOP32(M32型)两种选项。

　　应用主要面向小型LED矩阵显示，包括工业控制面板的仪器状态指示、消费电子产品的家电信息屏、以及便携设备的嵌入式显示模块。其高集成设计、强驱动能力和抗干扰特性，特别适用于空间受限且需长期稳定运行的场景。

　　产品特性

　　I²C通讯接口，4个片地址可选

　　最大应用点阵16×8

　　点阵扫描行数可调(1~8位)

　　输出恒流驱动，最大驱动电流50mA

　　整体恒流输出32级可调

　　单路恒流输出4级可调

　　内置RC振荡，高刷新频率

　　内置上电复位和掉电复位功能

　　内置消隐功能

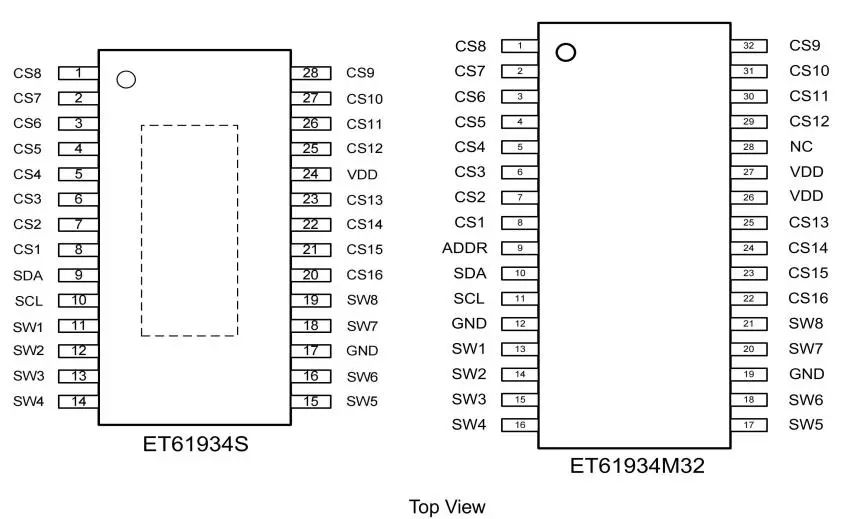

　　管脚定义

力芯微推出共阴极16段8位恒流驱动电路ET61934

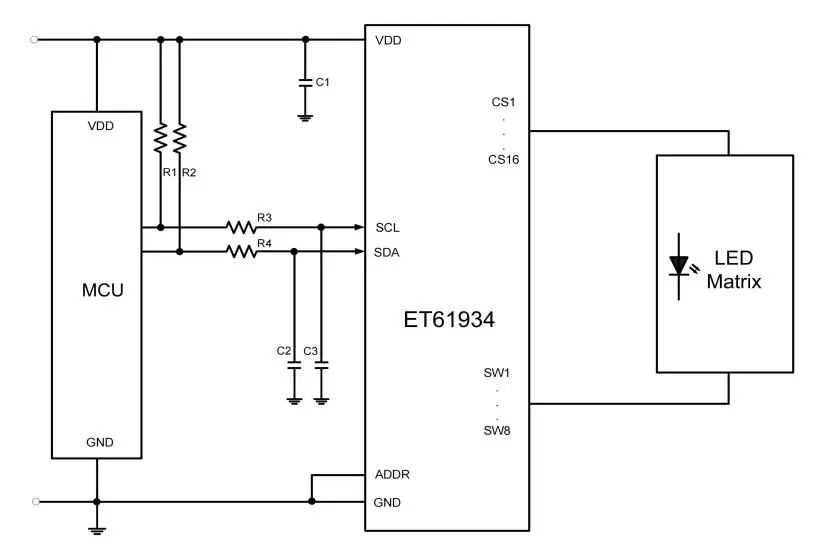

　　典型应用

力芯微推出共阴极16段8位恒流驱动电路ET61934
