森国科TOLL封装SiC二极管:高密度时代的封装新宠

发布时间:2025-08-15 13:48
作者:AMEYA360
来源:森国科
阅读量:203

  在功率半导体飞速迭代的进程中,碳化硅(SiC)功率器件凭借高频、高压、低损耗、耐高温等优异性能,成为高效功率转换的核心器件。而要将这些晶圆级的性能优势完美转化成系统级价值,先进封装技术的支撑不可或缺——它如同一座桥梁,直接影响着器件的散热、稳定性、功率密度及可靠性。特别是在追求极致空间利用率的砖块电源、服务器电源、新能源车载充电器(OBC)等场景下,传统封装正逐渐暴露瓶颈。

  在这样的背景下,森国科(Gokeic)近期推出的1200V/50A SiC二极管KS50120-K2为何选择采用TOLL封装?

  TOLL封装:为高功率密度应用而生

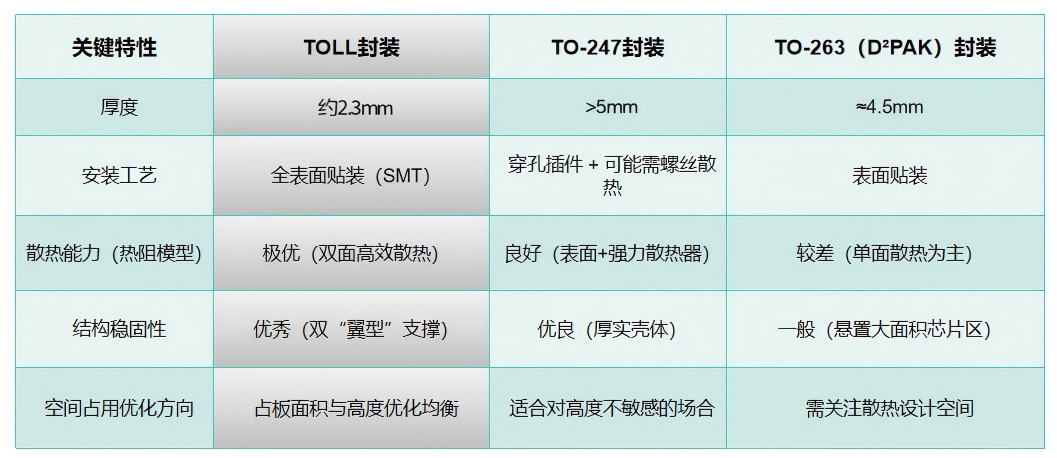

  TOLL(TO-Leadless)封装是专为表面贴装(SMT)优化设计的新兴封装形式,在物理结构和性能层面都超越了传统主力TO-263(D²PAK)和TO-247:

  01空间革命

  TOLL的典型厚度仅约为2.3mm,相较同等性能等级厚度超5mm的TO-247有着显著的身材优势,TOLL通过独特的“翼型+底部大面积开窗”设计,同时实现了极其紧凑的占板面积与绝佳的双面散热能力,这对寸土寸金的高密度电源设计至关重要;

  02高效散热

  TOLL封装的灵魂在于底部开有大面积散热片(热焊盘),热阻较TO-263平均降低约30%,允许芯片热量通过回流焊PCB底部铜箔与散热器高效传导。这种“双面散热”结构配合2.3mm的低厚度,在大电流工况下能显著降低结温,提升稳定性和长期寿命;

  03稳固可靠

  无曲折、短平的粗壮引脚结构(TOLL名称来源),搭配优化的“翼型”结构设计,大幅提升贴装后的机械强度和抗热应力能力,尤其适合在汽车等振动与严苛温度循环的应用场景下使用,保证系统长期运行的稳健性;

  04SMT便捷性

  TOLL采用全表面贴装结构,与传统插件型TO-247相比消除了波峰焊的瓶颈和人工成本,尤其在高集成化、紧凑型模组设计中更易实现自动化回流焊,提升批量制造效率及良品率。

森国科TOLL封装SiC二极管:高密度时代的封装新宠

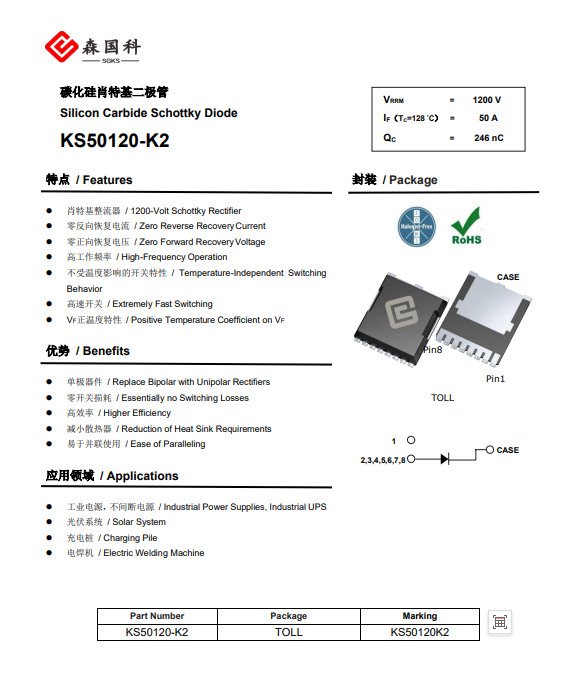

  为满足电力电子产品小型化、高功率密度的需求,森国科首家推出了TOLL封装SiC二极管,成为行业领跑者。其推出的1200V/50A SiC JBS器件KS50120-K2,正是这一封装技术的首秀载体。这款高效续流二极管专为PFC电路、变频驱动或OBC中的桥臂应用深度优化。TOLL封装的引入显著缩小了系统占用空间,通过更优的低热阻路径和更高电流密度提升了系统的整体功率密度,同时兼顾了高频工况下的可靠性与散热需求。

森国科TOLL封装SiC二极管:高密度时代的封装新宠

  随着SiC器件快速渗透入服务器电源、快充系统、新能源汽车等关键场景,系统的高功率密度和极端可靠性要求成为核心突破点。以森国科KS50120-K2为标志性代表的新一代TOLL封装SiC二极管,正在通过薄型化优化、热管理跃升与制造增效,为功率模块的小型化、自动化与集成化探索一条更优路径——封装不仅是芯片的“外衣”,更是解锁未来高效能源转换系统的物理钥匙。


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
