成本与性能双优!航顺HK32F0301MA经济型芯片选型攻略,看完就懂怎么选

发布时间:2025-07-09 13:38
作者:AMEYA360
来源:航顺
阅读量:184

  航顺芯片作为国家级专精特新重点“小巨人” 、国家级重点集成电路设计企业,深圳市重大技术攻关企业、深圳市发明技术二等奖企业、福布斯/胡润全球独角兽、身披荣光。公司先后完成八轮战略融资、连续获深圳国资委深投控、深创投、顺为资本、中电科、中航,中科院国科投、海尔、方广资本等知名机构八轮数亿元战略融资,背靠深圳市国资委深投控等强大股东阵容,手握 200 余件发明专利知识产权。航顺HK32MCU在市场中乘风破浪,书写属于自己的辉煌篇章。其芯片广泛应用于汽车电子、工业与物联网、计算机与网络设备、消费电子、智能家电等领域,深受广大客户的信赖,为推动国内芯片产业发展做出了重要贡献。

成本与性能双优!航顺HK32F0301MA经济型芯片选型攻略,看完就懂怎么选

  今天给大家综合介绍HK32MCU的经济型芯片选型。

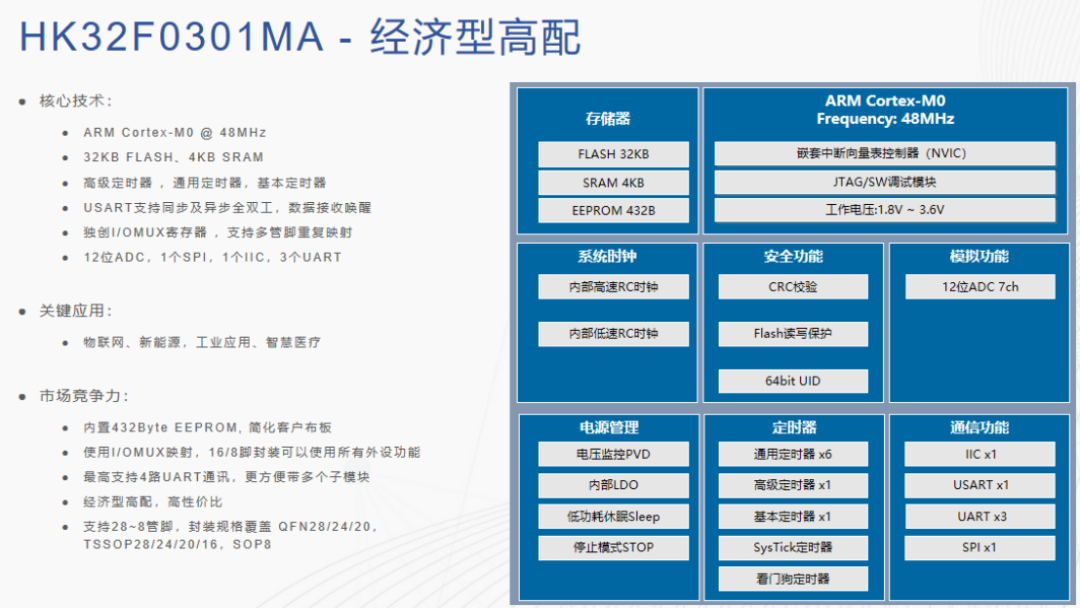

  HK32F0301MA 经济型

  内核与性能:采用ARM Cortex-M0 内核,最高时钟频率可达 48MHz,配备 24 位 system tick 定时器,并支持中断向量重映射。

  存储资源:拥有32KByte Flash、448-Byte EEPROM 以及 4KByte SRAM,其中 Flash 具备数据安全保护功能,可分别设置读保护和写保护。

  工作电压与温度范围:工作电压范围为1.8V-3.6V,工作温度范围在 - 40°C 至 + 105°C。

  通信接口:内置1 路高速(最高 6Mbit/s)USART、3 路高速(最高 6Mbit/s)UART、1 路高速(最高 400Kbit/s)I2C 和 1 路高速(最高 18Mbit/s)SPI(I2S)。

  定时器及PWM:包含1 个 16 位高级 PWM 定时器,共 4 路 PWM 输出,其中 3 路带死区互补输出;1 个 16 位通用 PWM 定时器,共 4 路 PWM 输出;1 个 16 位基本定时器,支持 CPU 中断。

  模拟电路:内置1 个 12 位 1MSPS ADC,共 5 路外部模拟输入通道和 1 路内部通道,支持差分对输入。

成本与性能双优!航顺HK32F0301MA经济型芯片选型攻略,看完就懂怎么选

  国产替代的急先锋

  在当前国际形势下,实现芯片国产化替代是我国电子信息产业发展的关键。航顺HK32F0301MA 应运而生,作为国产 32 位 MCU 的优秀代表,凭借高性能、高性价比等优势,成为了众多企业实现国产替代的首选。该芯片完全PIN TO PIN兼容 S*M8S003,能够直接替换进口产品,无需修改原理图及PCB,大大降低了企业的研发成本和风险,缩短了产品上市周期,为国内企业提供了一个高性价比的选择。

  HK32F0301MA 特色介绍

  高性能内核:基于ARM Cortex-M0 内核,最高主频 48MHz,配合高效指令集和优化架构,能快速处理复杂任务,满足家电、消费电子、工业控制等领域对 MCU 性能的要求。如在智能风扇的无刷电机矢量控制中,可实现高速平稳运行、低噪音,且能快速调速。

  丰富存储资源:32KByte 的 Flash 容量,可满足大多数应用场景下的程序存储需求;448-Byte 的 EEPROM 能可靠存储用户数据,如设备配置参数、运行状态信息等;4KByte 的 SRAM 为数据处理和临时存储提供了充足空间,有效提高系统性能和响应速度。

  多样外设接口:配置多种通信接口,包括USART、UART、I2C 和 SPI 等,可方便地与各种外部设备通信和数据交换,如与传感器、显示器、其他 MCU 或处理器等连接,实现系统高度集成和扩展。还配备丰富定时器、PWM 以及 ADC 等外设功能,满足不同应用中的定时控制、电机驱动、信号采集等需求。

  工作电压与温度范围:1.8V-3.6V 的宽工作电压范围,使其能适应不同电源环境,方便在各种设备中应用;工作温度范围达 - 40°C 至 + 105°C,确保芯片在高温、低温等恶劣环境下稳定工作,如在工业现场、户外设备等场景中,仍能保持可靠性能。

成本与性能双优!航顺HK32F0301MA经济型芯片选型攻略,看完就懂怎么选

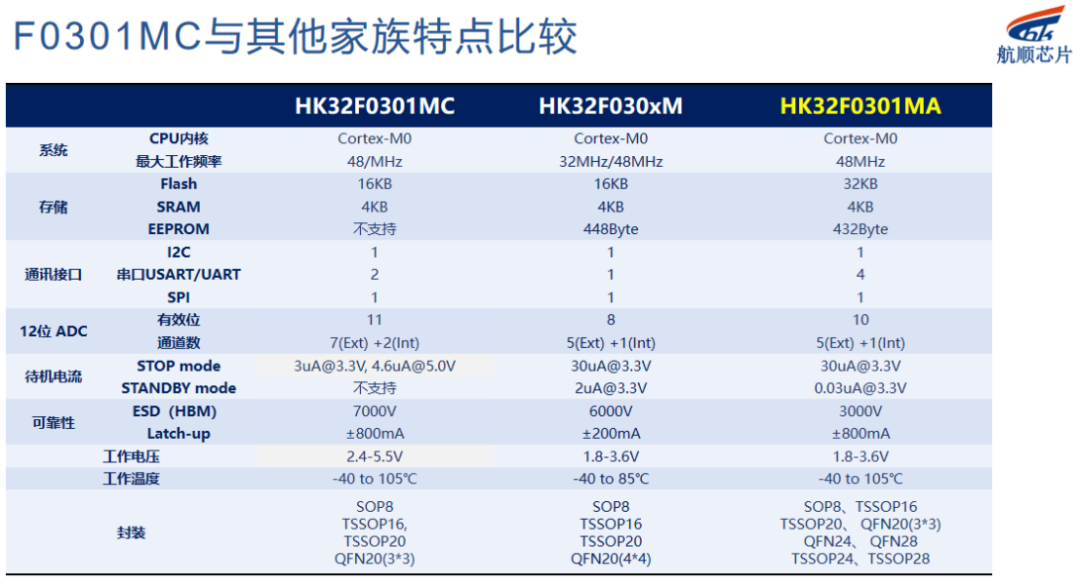

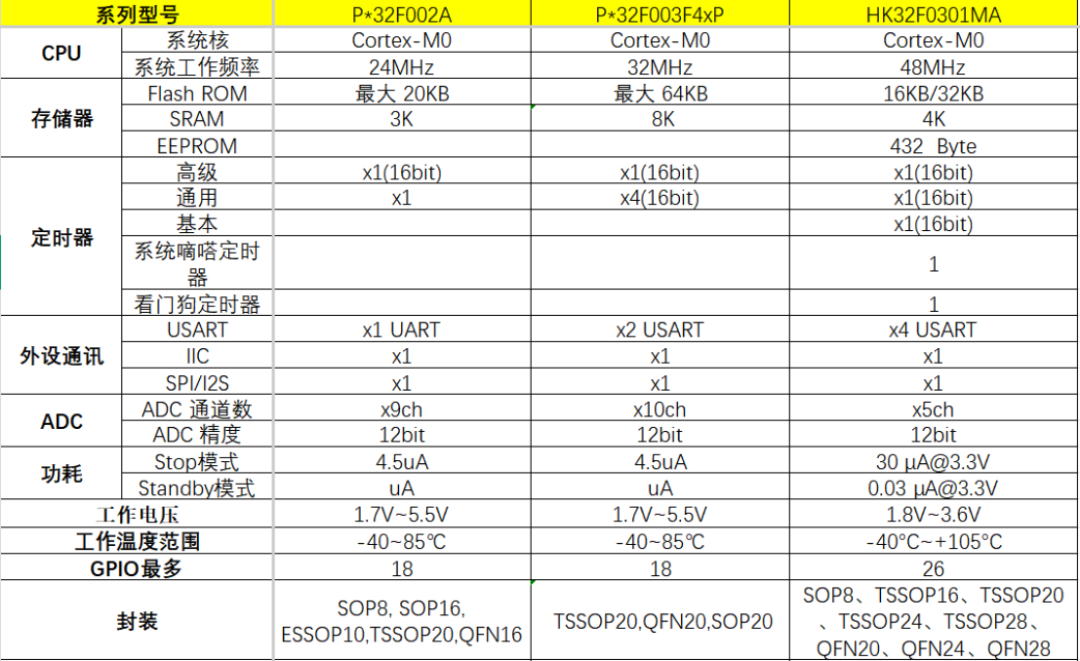

  与竞品对比具备的突出优势

  性能方面:相比部分竞品,其主频更高,处理速度快,在运行复杂算法和多任务处理时更出色;具备更强实时性,能快速响应外部中断和事件,对于需精确控制的应用更有优势。

  存储容量:在同级别竞品中,其Flash、SRAM 等存储资源更丰富,能满足更大规模的程序存储和数据处理需求,减少因存储容量不足导致的程序优化和数据存储受限问题。

  外设功能:外设接口种类更齐全,数量更充足,如多路高速通信接口和PWM 输出通道等,可更灵活满足不同应用中的多样化需求,无需额外增加外围芯片,降低了系统成本和设计复杂度。

  功耗表现:低功耗设计更具优势,尤其是在低功耗模式下的电流消耗更低,可有效延长设备的电池续航时间,在物联网、可穿戴设备等领域更具竞争力。

  环境适应性:具有更宽的工作电压和温度范围,能更好地适应各种恶劣的工作环境,提高芯片的可靠性。

成本与性能双优!航顺HK32F0301MA经济型芯片选型攻略,看完就懂怎么选

  主要推广市场

  航顺HK32F0301MA 以其高性能、丰富的存储资源、多样的外设接口、宽工作电压与温度范围以及低功耗设计等优势,在众多 MCU 市场中脱颖而出,成为了国产替代的急先锋。它不仅满足了国内市场对高性能、高性价比 MCU 的需求,还为我国电子信息产业的自主可控发展提供了有力支持。其主要推广市场包括但不限于以下领域 :

  家电市场:可用于智能风扇、空调、冰箱等家电的电机驱动、调速控制和智能控制等方面,提升家电的性能和智能化水平。

  消费电子市场:适用于智能手表、运动手环等可穿戴设备,满足其对低功耗和小尺寸的要求;还可用于手持式电子设备、数码产品等,提供高效的数据处理和丰富的功能。

  工业控制市场:可用于可编程控制器、打印机、扫描仪等工业设备的控制和数据处理,以及电机驱动、调速控制、仪表盘等工业自动化应用,提高工业生产的效率和精度。

  物联网市场:在物联网低功耗传感器终端、智能机器人等领域具有广泛应用前景,可实现数据采集、处理和传输等功能,助力物联网产业的发展。

  玩具市场:可用于各种玩具产品的控制和交互功能,提升玩具的趣味性和智能化程度。
