供应链全国产，赋能高精度电流测量系统！纳芯微发布闭环磁通门信号调节芯片NSDRV401

发布时间：2025-06-27 11:28
作者：AMEYA360
来源：纳芯微
阅读量：642

　　近日，纳芯微正式发布NSDRV401高精度闭环磁通门信号调节芯片。该产品专为闭环磁通门电流传感器设计，集成精密补偿驱动、电流检测放大器及2.5V基准源，支持4.5V至5.5V单电源供电，工作温度范围支持-40℃至125℃，适应复杂工业环境，为光伏，逆变器、充电桩提供高可靠、高隔离的电流测量解决方案。

供应链全国产，赋能高精度电流测量系统！纳芯微发布闭环磁通门信号调节芯片NSDRV401

　　随着新能源与智能制造领域的高速发展，电流测量在系统安全与能效控制中的作用愈加关键。与此同时，复杂应用场景对测量精度、集成度与稳定性的要求也在不断提升，传统传感器调节芯片难以兼顾高精度、快速响应与多重保护，成为系统设计的瓶颈。纳芯微NSDRV401融合先进闭环控制机制与多重诊断防护能力，为客户带来全新电流测量解决方案。

　　高精度闭环控制，突破测量精度限制

　　NSDRV401基于闭环磁通门技术，通过补偿电流与原边电流的动态平衡，显著提升系统测量精度。芯片内置高性能电流检测放大器(CSA)，输入失调电压低至±10μV(典型值)，全温区温漂仅±0.1μV/℃，典型增益误差控制在±0.02%，温漂低至0.5ppm/℃，满足全温域内的精密电流测量需求。

　　在动态响应方面，NSDRV401具备2MHz的-3dB带宽和8.5V/μs的压摆率，能够精准捕捉快速电流变化，满足高速电机驱动、功率变换器等瞬态响应要求。同时，CSA通道的共模抑制比(CMRR)高达90dB，电源抑制比(PSRR)达102dB，即使在强干扰场景中也能保持测量精度，保障测量稳定。

供应链全国产，赋能高精度电流测量系统！纳芯微发布闭环磁通门信号调节芯片NSDRV401

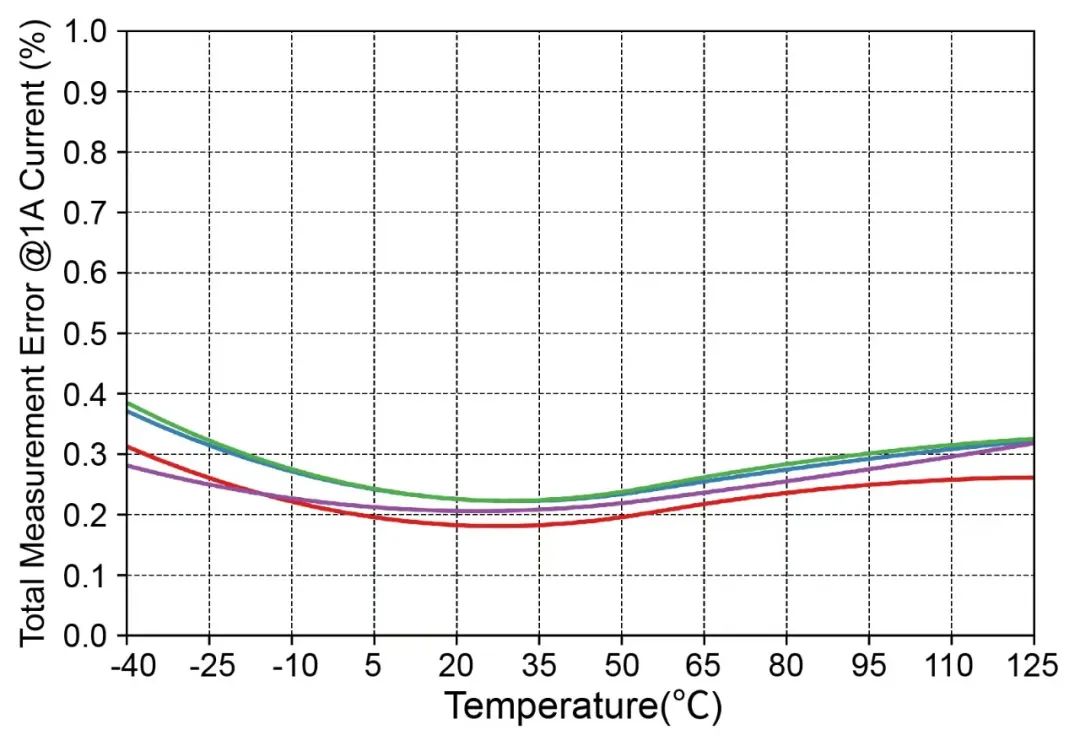

全温度模组实测结果：电流检测精度优于0.5%

　　内置多重保护机制，保障系统可靠运行

　　为提升系统可靠性，NSDRV401还集成多项故障检测功能。芯片内置退磁电路，有效消除剩磁影响;同时支持磁探头线圈开路/短路、补偿线圈开路检测，并通过ERROR引脚实时反馈异常状态，防止系统损坏。

　　通过严苛认证，适配多场景应用

　　在严苛环境适应性方面，NSDRV401表现同样出色。产品支持±4kV HBM、±1kV CDM的ESD防护，工作温度范围覆盖-40℃至125℃，可稳定运行于复杂工业环境。

　　此外，NSDRV401采用带散热焊盘的QFN20封装，有效提升热传导效率，满足高功率密度系统的集成需求。
