一文了解高温天气对芯片的影响

Release time:2025-06-25
author:AMEYA360
source:芯片
reading:158

  随着科技的不断发展,芯片已成为现代电子设备的核心部分,无论是智能手机、电脑,还是各种工业设备,都离不开芯片的支持。然而,在高温天气下,芯片的工作性能和寿命可能受到严重影响。

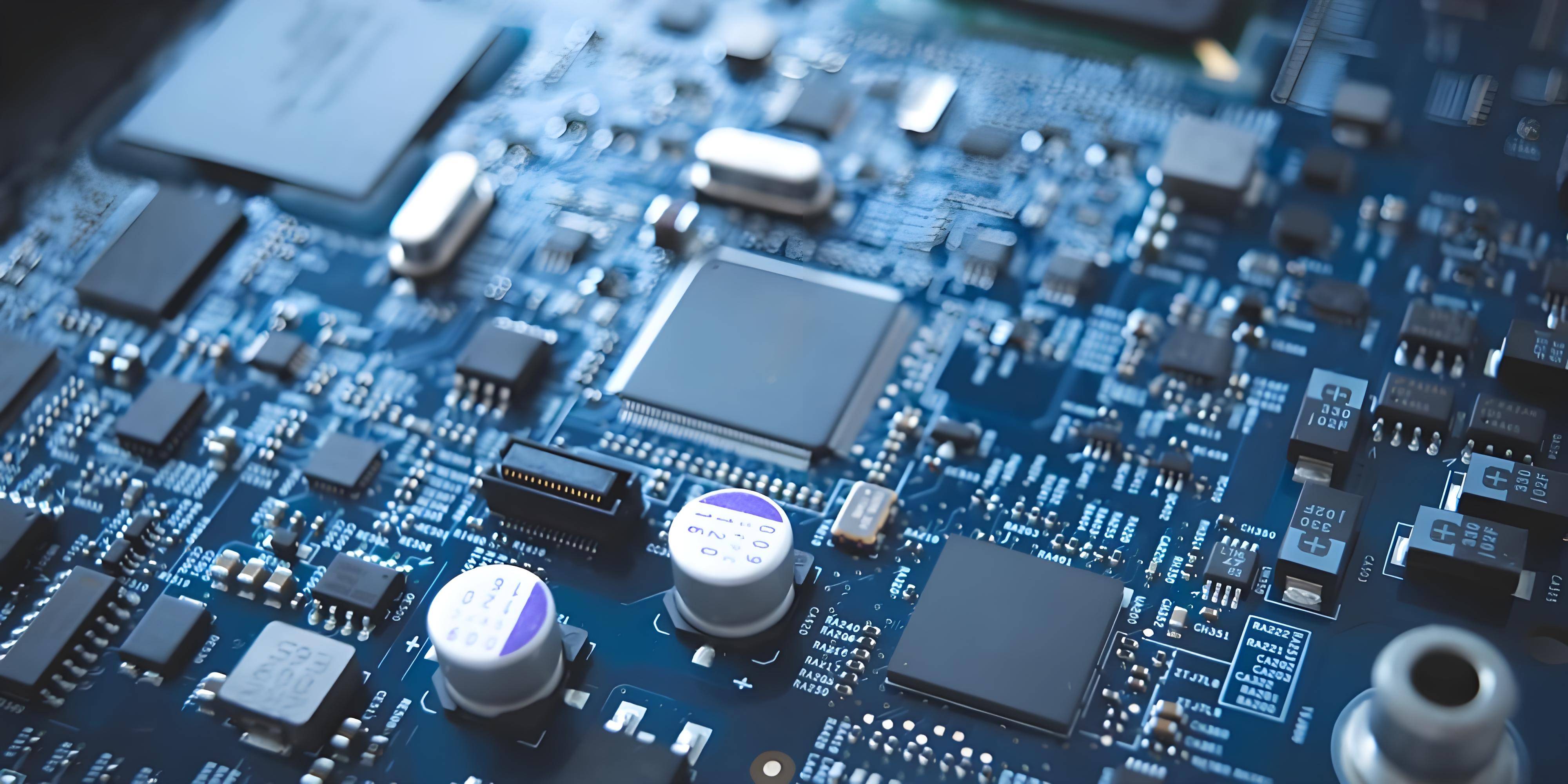

一文了解高温天气对芯片的影响

  1. 性能下降

  高温环境会导致芯片内部的电子元件过度发热,从而增加其电阻,降低信号传输速度。这可能导致芯片运行不稳定,处理能力下降,甚至出现系统崩溃的情况。

  2. 加速老化

  芯片在高温条件下会加快材料的老化过程,尤其是封装材料和半导体材料。长时间暴露在高温中,可能导致芯片内部的导线、绝缘层等发生老化失效,缩短芯片的使用寿命。

  3. 增加热故障风险

  过高的温度可能引发芯片过热保护失效,甚至引起短路、烧毁等热故障。一旦芯片过热,可能导致硬件损坏,严重时会引发设备整体失效。

  4. 影响散热效率

  高温环境下,散热成为一大难题。芯片散热不及时会导致温度继续上升,形成恶性循环,进一步影响运行稳定性。

  5. 降低能效

  芯片在高温环境下工作时,为了保持稳定运行,可能需要增加冷却措施(如风扇、散热片等),这会带来能耗增加,降低整体能效。

  高温天气对芯片的影响不可忽视。在设计电子设备时,应采取有效的散热措施,如使用散热片、风扇,甚至液冷系统。同时,在使用过程中应避免设备长时间处于高温环境中,以延长芯片的使用寿命和保证设备的稳定性。只有合理应对高温天气,才能充分发挥芯片的性能,确保电子设备的安全与可靠。
