保险丝界的"闪电侠"与"树懒":同样过载,有的秒熔有的扛10秒? 揭秘保险丝的"快慢哲学"

发布时间：2025-06-25 11:11
作者：AMEYA360
来源：保险丝
阅读量：155

　　快断保险丝(快熔保险丝)和慢断保险丝(慢熔保险丝)的主要区别在于对过载电流的响应速度以及适用场景，同样过载，有的秒熔有的扛10秒?揭秘保险丝的“快慢哲学”：

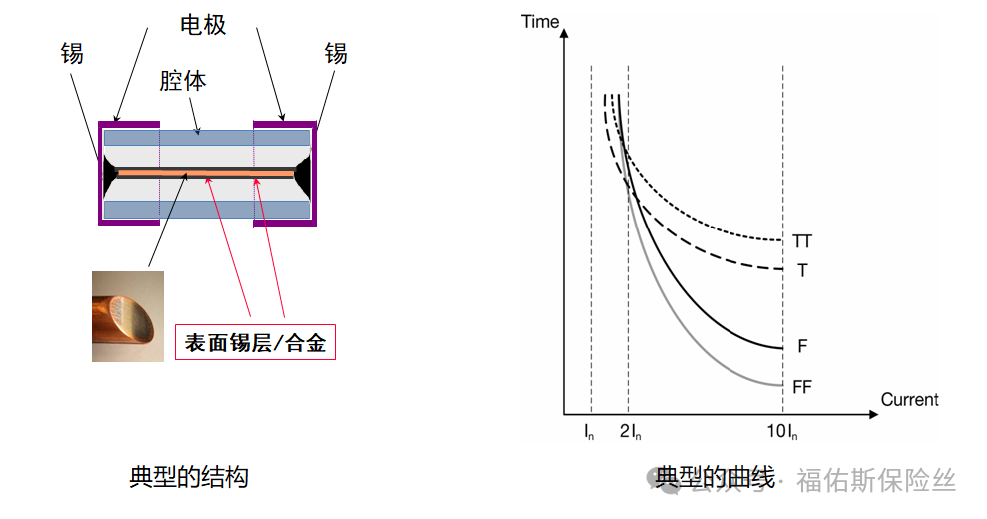

保险丝界的"闪电侠"与"树懒":同样过载,有的秒熔有的扛10秒? 揭秘保险丝的"快慢哲学"

　　一、响应速度与熔断特性

　　1、快断保险丝(Fast-Acting Fuse)

　　快速熔断：在过载或短路电流出现时，能在极短时间内(毫秒级)熔断，切断电路。

　　敏感度高：对瞬时过电流(如短路)反应极快，保护灵敏设备免受瞬间大电流冲击。

　　曲线陡峭：电流-时间特性曲线较陡，熔断时间随电流增大急剧缩短。

　　2、慢断保险丝(Time-Delay Fuse / Slow-Blow Fuse)

　　延迟熔断：允许短暂的过电流通过(如设备启动时的浪涌电流)，仅在过载持续较长时间后才熔断。

　　抗浪涌能力强：能承受短时高电流(如电机启动、电容充电等)，避免误熔断。

　　曲线平缓：电流-时间特性曲线较平缓，具有一定的“容忍窗口”。

　　二、内部结构设计

　　1、快断保险丝：通常使用单一金属丝或窄截面的熔体，热量积累快，迅速达到熔点。

　　2、慢断保险丝：熔体设计更复杂，可能包含弹簧、低熔点合金或并联冗余结构，通过热缓冲延迟熔断。

　　三、典型应用场景

　　1、快断保险丝：适用于纯阻性电路(没有或很少浪涌)或需要保护IC等敏感贵重器件的电路;如对电流突变敏感的电子设备、阻性负载设备、通讯设备、照明设备、电池保护、半导体保护等。

　　2、慢断保险丝：适用于容感性电路、开关机存在浪涌电流的场景，电源输入/输出部分;如电机驱动设备、开关电源及电源适配器、驱动电源、家用电器、工业控制设备、通讯基站设备、办公设备等。

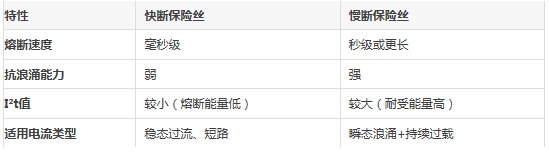

　　四、关键参数对比

保险丝界的"闪电侠"与"树懒":同样过载,有的秒熔有的扛10秒? 揭秘保险丝的"快慢哲学"

　　五、如何选择?

　　1、选快断：当设备需要快速保护且无浪涌电流(如精密电子电路)。

　　2、选慢断：当设备启动或运行时存在短暂过电流(如电机、电源模块)。

　　例如：电脑主板上的USB接口电路常用快断保险丝;而空调压缩机电路通常使用慢断保险丝以容忍启动电流。

　　六、总结

　　快断保险丝像“急诊医生”，迅速切断危险;慢断保险丝像“慢性子保镖”，允许短暂过载但坚守长期安全。所以根据电路特性合理选择才能平衡保护效果与设备可靠性。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
