　　在电子电路设计与分析中，被动元件和主动元件是两类最基础、最重要的组成部分。它们共同构建了各种复杂的电子系统，每一类元件都有其特定的功能和特点。

一文了解被动元件和主动元件的关系

　　01被动元件的定义、特点与作用

　　被动元件是指在电路中不能主动提供能量的元件，它们主要负责储存、耗散或传递能量。常见的被动元件包括电阻、电容、电感和变压器。

　　不需要电源：被动元件本身不需要外加能量即可工作。

　　功能：限制电流、调节电压、滤波、储存能量等。

　　作用示例：

　　电阻：限制电流，分压。

　　电容：储存电荷，用于滤波、耦合。

　　电感：储存磁能，用于滤波、振荡。

　　被动元件在电路中表现出稳健、简单、可靠的特性，但不能放大信号。

　　02主动元件的定义、特点与作用

　　主动元件是指可以控制电流或电压，能够主动放大信号或提供能量的元件。这些元件需要外加电源以实现其工作功能。常见的主动元件包括晶体管、二极管、集成电路等。

　　需要电源：主动元件在工作时依赖外部电源。

　　功能：放大信号、开关、调节控制。

　　作用示例：

　　晶体管：放大器、开关。

　　二极管：整流、电流单向导通。

　　集成电路：实现复杂信号处理。

　　主动元件在信号增强和控制方面具有不可替代的作用，是现代电子设备的核心。

　　03被动元件与主动元件的关系

　　虽然被动和主动元件在定义和功能上看似对立，但它们在实际电路中紧密配合、相辅相成，形成完整的电子系统。

　　合作关系：主动元件通常需要被动元件作为配合，如晶体管的偏置电阻、电容的滤波作用。

　　依赖关系：主动元件依赖被动元件调整电路参数，被动元件提供稳定的工作环境。

　　集成应用：现代电路设计中，主动元件借助被动元件实现信号处理、放大、滤波等复杂功能。

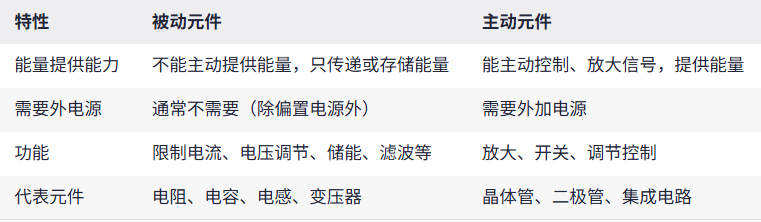

　　04被动元件与主动元件的区别

一文了解被动元件和主动元件的关系

　　被动元件和主动元件虽然在功能和工作原理上有所不同，但它们在电子电路中相互依存、密不可分。理解它们的关系与区别，能够帮助工程技术人员设计更高效、更稳定的电子系统，也有助于学习电子技术的基础知识。二者共同推动了现代电子技术的发展，为信息时代提供了坚实的技术基础。
