一文了解电路板PCB的作用

发布时间：2025-06-18 16:53
作者：AMEYA360
来源：网络
阅读量：147

　　随着电子技术的飞速发展，电路板(简称PCB)已经成为现代电子设备中不可或缺的基础元件。它不仅作为电子元器件的支撑平台，更在电子产品的性能、可靠性与封装上发挥着关键作用。

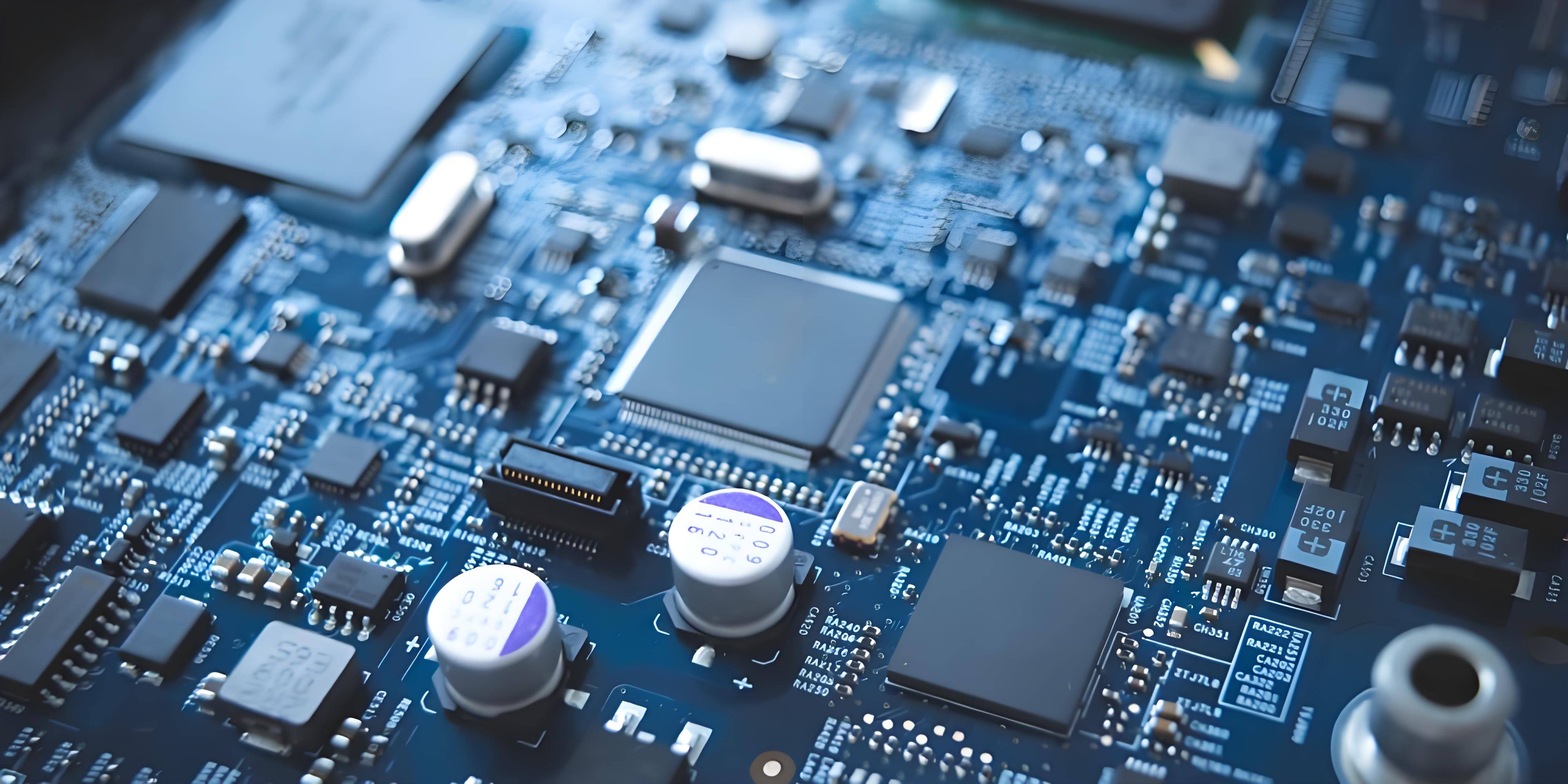

一文了解电路板PCB的作用

　　01提供机械支撑

　　PCB的最基本作用是为各种电子元器件提供机械支撑。通过在PCB上焊接和固定元件，可以保持电子器件的稳定性和牢固性，确保电路在振动、冲击等环境条件下的安全运行。

　　02实现电子连接

　　PCB的核心作用是实现电子元件之间的电气连接。通过布线(导线)将各个元件互连以此形成完整的电路功能。其中，导线、铜箔层和连接孔共同确保了电流的可靠传导。

　　03电气性能控制

　　PCB设计可以优化电气性能，包括：

　　信号完整性：减小信号干扰和串扰，提高信号传输质量。

　　阻抗控制：确保高速信号的传输稳定，特别是在通信和高速数字电路中至关重要。

　　滤波与屏蔽：在关键电路中设置滤波层，减少噪声和干扰。

　　04热管理

　　高功率或高速运行的电子器件会产生大量热量，PCB承担着散热和热管理的关键作用。通过设计合理的走线、散热片、散热孔等措施，可有效散发热量，保障器件安全稳定工作。

　　05实现电源管理

　　在电子系统中，PCB不仅能传导信号，还承担电源分配的角色。合理的电源铺铜、滤波电路，确保电能稳定供应，减少电源噪声。

　　06提供机械标识与布局空间

　　PCB上印刷有标识、编号、测试点等信息，方便后续的调试、测试与维护。同时，合理的布局设计可以减少布局中的干扰，提高整体性能。

　　07信号隔离与干扰抑制

　　在多层PCB设计中，可以实现不同信号的隔离，减少干扰和信号串扰，保证高频和敏感电路的正常工作。

　　08辅助功能

　　随着技术的发展，PCB还承担着多项新增功能，为其在系统中的核心作用提供关键支撑。例如：

　　抗静电保护功能;

　　EMC/EMI电磁兼容设计功能;

　　集成微芯片、传感器等多功能模块的能力。

　　PCB作为电子产品的“神经中枢”，其作用已远远超出了简单的电路连接。它在保障电子设备的性能、可靠性、热管理和电气性能方面至关重要。随着电子技术不断深化与复杂化，PCB的设计和制造也逐步向多层、多功能、高速、高密度方向发展，成为现代电子工业中不可或缺的核心基础。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
