上海雷卯电子赋能储能安全：构建全链路防护体系

发布时间：2025-06-06 11:37
作者：AMEYA360
来源：上海雷卯电子
阅读量：325

　　雷卯赋能储能安全 —— 防静电浪涌保护专家

　　在新能源产业爆发的今天，储能系统的安全性成为行业核心命题。作为储能系统的“心脏”，电池管理系统(BMS)面临着浪涌冲击、静电干扰、通信稳定性等多重挑战。雷卯作为专业的防护方案和元器件供应商，以专业技术为BMS构建三重安全屏障：

　　- 电源防护：采用大功率TVS二极管，实现毫秒级响应浪涌冲击，确保BMS供电稳定，即便在电网波动或雷击场景下也能保障系统运行连续性。

　　- 信号防护：ESD静电保护器件为CAN、RS485等信号总线提供抗静电能力，满足接触放电±15kV、空气放电±25kV的严苛标准，保障通信信号零失真传输。

　　- 全链路EMC解决方案：雷卯提供覆盖电源、信号、接口的全场景防护，助力客户通过ISO 10605等国际认证，实现安全与能效的双重突破。

　　雷卯拥有行业领先的EMC电磁兼容设计整改专家团队。能够提供EMC培训,EMC整改,EMC免费测试，EMC器件选型供应。

　　雷卯成功经验,帮客户整改通过《GB/T37408-2019 光伏发电并网逆变器技术规范》。

　　场景化解决方案：精准适配多元储能需求

　　雷卯针对不同应用场景的差异化需求，定制化开发防护方案，推动储能技术落地：

　　- 新能源汽车领域：通过ISO 10605标准认证，防护方案可承受极端静电环境，适配车载BMS高频通信与高可靠性要求，为动力电池安全保驾护航。

　　- 工商业储能场景：采用低漏流设计(如SM8S系列)，将待机功耗降至微安级，匹配长时间储能的低自放电需求，尤其适合光伏储能、数据中心备用电源等场景。

　　储能行业法规图谱：中欧标准对照与合规指南

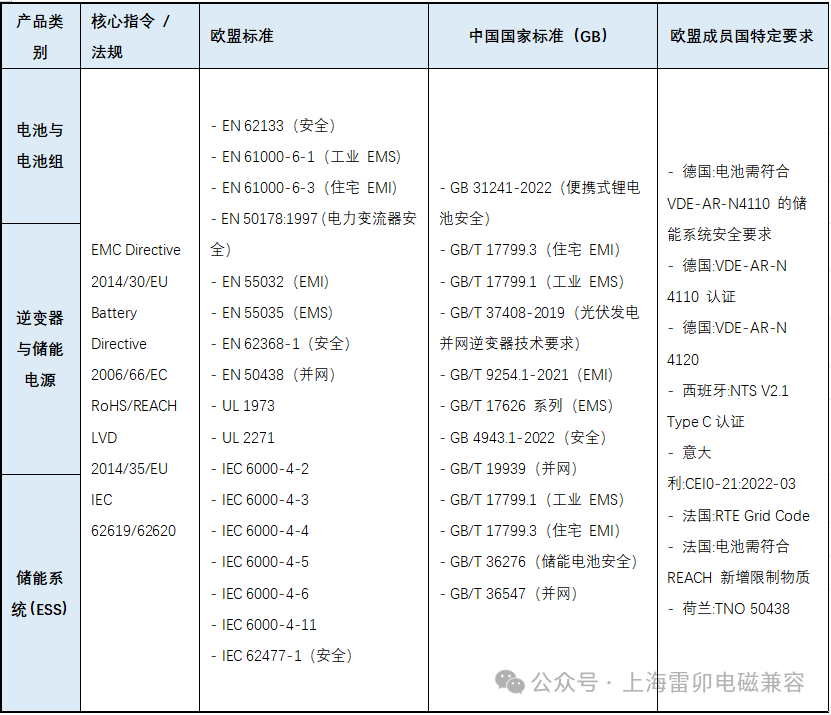

　　储能产品全球化布局需跨越复杂的法规门槛。雷卯整理了核心产品的中欧法规对照，助企业快速把握合规要点：

上海雷卯电子赋能储能安全：构建全链路防护体系

　　合规要点解析：

　　- EMC测试：欧盟EN 55032/55035对应中国GB/T 9254.1(EMI)与GB/T 17626系列(EMS)，需重点关注电磁辐射与抗干扰能力。

　　- 并网要求：欧盟EN 50438与中国GB/T 19939(光伏)、GB/T 36547(储能)直接对接，涉及电能质量、保护功能等技术细节。

　　电池技术全景透视：成本、性能与应用场景大比拼

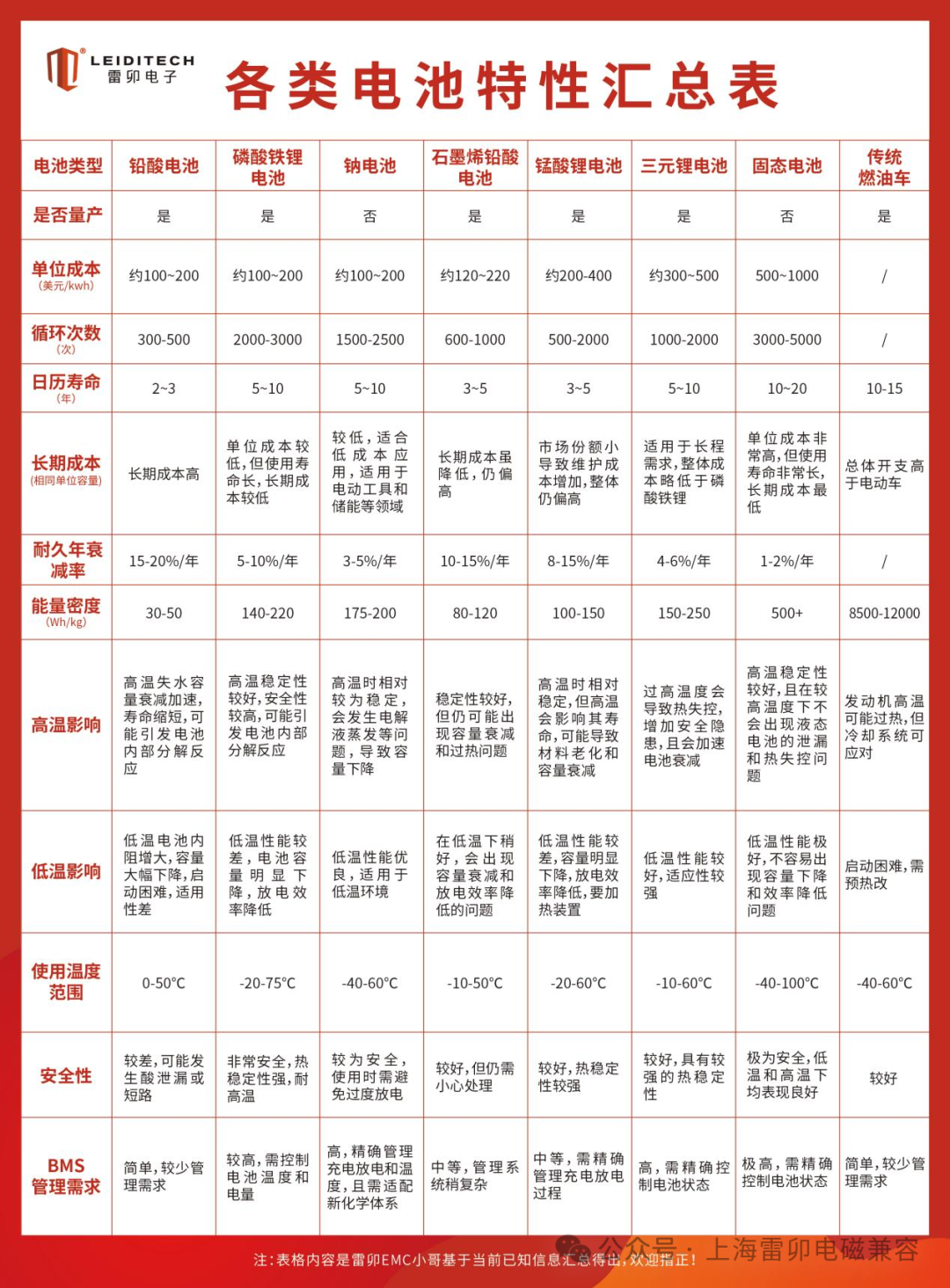

　　储能技术路线的选择需综合考量成本、寿命、安全性等多维度指标。以下为主流电池类型对比：

上海雷卯电子赋能储能安全：构建全链路防护体系

　　技术趋势洞察：

　　- 磷酸铁锂凭借低成本、长寿命优势，仍是当前储能市场的主力选择;

　　- 固态电池虽成本高昂，但500Wh/kg+的能量密度与超长寿命，预示着其将成为下一代储能技术的颠覆者;

　　- 钠电池在-40℃低温环境下的优异表现，为北方地区储能应用提供了新可能。

　　结语：从防护到赋能，雷卯助力储能安全

　　在“双碳”目标驱动下，储能产业正从“技术验证”迈向“规模化应用”。雷卯以全链路EMC解决方案为支点，不仅为BMS提供从器件到系统的防护能力，更通过深度解读法规标准、前瞻布局技术路线，助力客户在安全合规的基础上实现技术创新。未来，随着固态电池、钠离子电池等新技术的成熟，雷卯将持续迭代防护方案，与行业共探储能安全与能效的终极答案。

　　Leiditech雷卯电子致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
